Твердомер универсальный NOVOTEST Т-УД3

Внесен в Государственный реестр средств измерения РФ

Тип оборудования: измеритель твёрдости, твердомер, динамический твердомер, ультразвуковой твердомер
Производитель: NOVOTEST
Модель: NOVOTEST Т-УД3
Описание:Первый твердомер в мире с возможностью фотофиксации измерений и позволяющий привязать значение твердости к конкретному месту на изделии!

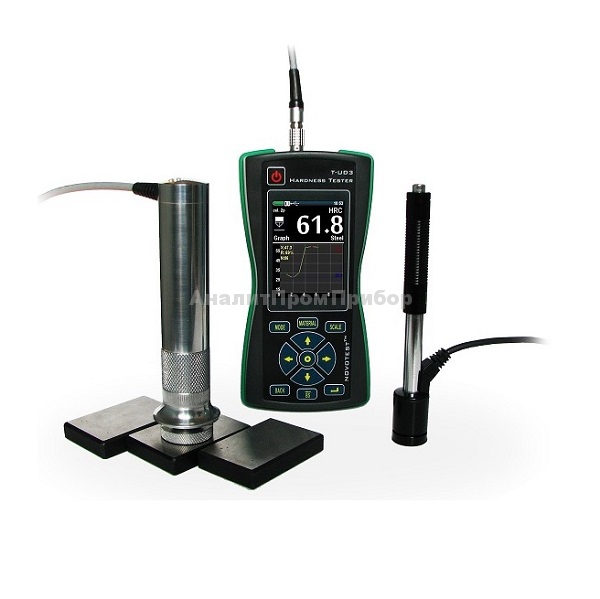

Универсальный комбинированный твердомер NOVOTEST Т-УД3 является новейшей разработкой компании NOVOTEST. Твердомер работает с двумя видами преобразователей: динамическим (Либа) и ультразвуковым (контрактно-импендансным), сочетая в себе преимущество двух методов измерения. Ультразвуковым датчиком проводятся измерения твердости объектов небольшого размера, изделий с тонкой стенкой, сложной формы, поверхностных упрочненных слоев. Тогда как для измерения твердости массивных деталей, материалов с крупнозернистой структурой, чугунов и цветных металлов применяется динамический датчик.

Встроенной в прибор фотокамерой Вы можете сфотографировать объект контроля и, в дальнейшем, в режиме реального времени наложить на него измеренные значения твердости. Таким образом, возможно получить самый наглядный и точный метод протоколирования итогов измерения.

Дополнительные возможности NOVOTEST Т-УД3:

• новый герметичный пыле- и влагозащищенный корпус с защитными противоударными резиновыми накладками. Прекрасно справляется со своей задачей и в цеховых и полевых условиях. Прибор оснащен морозостойким дисплеем, что дает возможность использовать его в любой климатической зоне и в любое время года;
• большой цветной графический дисплей. Помимо имеющихся 88 комбинаций шкал твердости и материалов (калибровок), прибор дает возможность дополнительно настроить пользовательские шкалы и материалы. Информацию можно отобразить в виде гистограмм, графиков, таблиц, есть интеллектуальный режим, отображение отклонения, среднего, большое количество другой статистической информации; — прибор позволяет хранить и просматривать архив измерений, сохранять на карту памяти калибровки;
• функция прямой печати на подключаемый принтер;
• прибор обладает иными обширными возможностями настройки, включая даже изменение цветовой схемы отображения информации.

Универсальный переносной твердомерТвердомер NOVOTEST Т-УД3 не уступает по своим характеристикам самым дорогостоящим и известным твердомерам в мире, обладая значительно более широкими функциональными возможностями при более низкой цене. Еще одним преимуществом прибора является то, что он по умолчанию настроен на измерение значительного списка материалов: чугун, цветные металлы (бронза, алюминий), стали и нержавеющие стали. Тогда как другие приборы поставляются, обычно, с настройкой только для одного материала. Это преимущество делает NOVOTEST Т-УД3 максимально удобным и приспособленным к работе, экономя Ваше время и деньги.

NOVOTEST Т-УД3 предназначен для измерения твердости:

• Металлов и их сплавов;
• Металлов по своим свойствам отличающимся от конструкционных и углеродистых сталей (цветные металлы, сплавы и т.д.);
• Иных материалов с помощью пользовательских калибровок по известному образцу (образцам).

Твердомер NOVOTEST Т-УД3 проводит измерения по шкалам:

• Стандартным шкалам твердости Виккерса;
• Бринелля;
• Роквелла;
• Либа;
• Шора;
• Пользовательским шкалам.

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

Особенности твердомера NOVOTEST Т-УД3

• Встроенная фотокамера, визуальное отображение места измерения с указанием твердости в том месте, где она была измерена, фиксация времени измерения встроенными часами;
• 88 комбинаций материалов и шкал твердости (калибровок);
• дополнительно настраиваемые пользовательские шкалы и материалы;
• отображение информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения;
• контроль твердости упрочненного поверхностного слоя изделия (с ультразвуковым датчиком);
• измерение практически без ограничения по толщине стенки и массе материала;
• интуитивно понятный и удобный процесс измерения;
• автораспознование датчика подключенного к прибору;
• датчики со встроенной памятью, сохраненными настройками и калибровками (готовы к подключению к любым другими NOVOTEST Т-УД3);
• наличие связи с компьютером;
• печать протокола измерений сразу с прибора с помощью подключаемого мини-принтера;
• встроенная флэш-память, просмотр архива измерений;
• настройка основных параметров в меню прибора, несколько цветовых схем прибора, языков;
• возможность резервного копирования настроек преобразователей на карту памяти прибора;
• полноценная пользовательская калибровка, возможность автоматизированного построения зависимостей «код-твердость» с помощью образцов и мер твердости;
• наличие одно-, двух- и трехточечных режимов калибровки твердомера, позволяющие пользователю, при необходимости, самостоятельно откалибровать прибор по 1, 2 или 3 образцовым мерам;
• наличие визуального отображения всех имеющихся шкал и наличия/отсутствия калибровки по каждой из них;
• широкий температурный диапазон использования твердомера;
• противоударный, пыле- влагозащищенный корпус с защитным резиновым накладкам;
• отображение на дисплее прибора состояния заряда батареи;
• комплектация стандартными аккумуляторами типа АА и возможность использования вместо них обычных батареек в случае такой необходимости.

Твердомер возможно заказать со специализированными ультразвуковыми преобразователями, с помощью которых можно решать самый широкий круг задач:

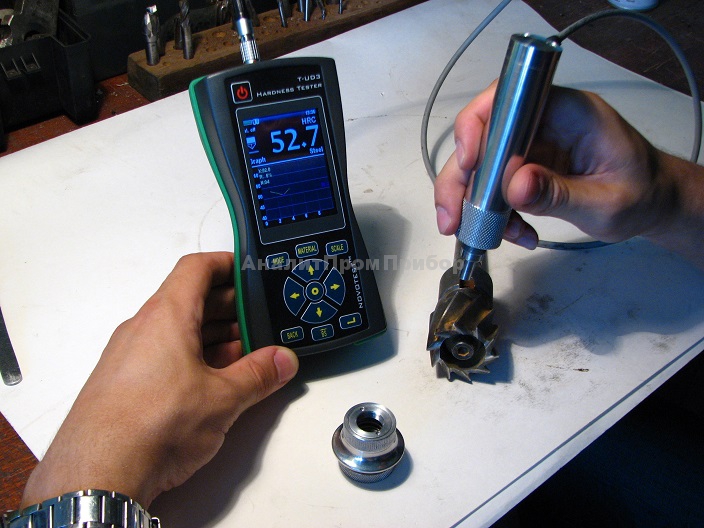

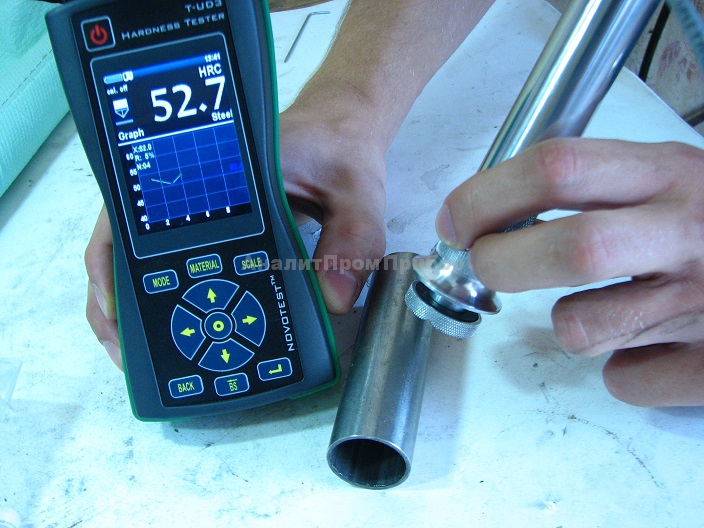

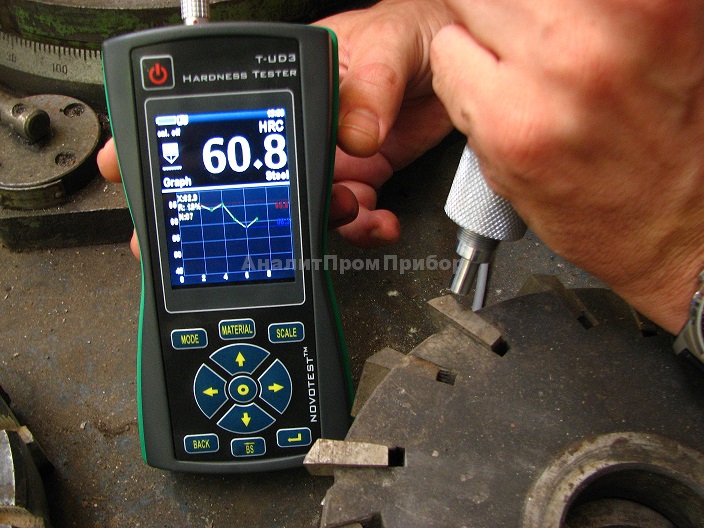

Работа с твердомером NOVOTEST Т-УД3:

Возможности калибровки прибора:

NOVOTEST Т-УД3 может быть откалиброван для измерения твердости практически любого материала по любой шкале, что выгодно отличает его от приборов с фиксированным набором шкал твердости.

Калибровка прибора по одному образцу известной твердости (для контроля по принципу «больше/меньше») и калибровка в диапазоне измерения твердости с использованием двух образцов известной твердости (большей и меньшей твердости) происходит быстро и легко. При наличии такой возможности, пользователь может применить лучший способ калибровки — по трем точкам, используя 3 образца известной твердости. То есть, благодаря трехточечной калибровке твердомер можно настроить для измерения твердости практически любого материала.

Прибор позволяет произвести калибровку для различных материалов: сталь, легированная и нержавеющая сталь и прочие, плюс пользовательские материалы. Прибор с ультразвуковым датчиком уже откалиброван для измерения твердости различных углеродистых и конструкционных сталей. А с помощью пользовательской калибровки возможно дополнительно настроить измерение, например, стали 45. Твердомер с динамическим датчиком настроен для измерения твердости практически любых материалов: сталей, конструкционных и нержавеющей сталей, алюминия, бронзы, чугуна и других, но при этом пользователь, с помощью калибровок самостоятельно может настроить прибор на иной конкретный дополнительно требуемый ему материал. Однако, для большинства пользователей, использующих стандартную калибровку, в данном случае конструкционной стали, ее будет достаточно без каких-либо дополнительных калибровок.

Использование ультразвукового метода измерения твердости:

Универсальный твердомер NOVOTEST Т-УД3 использует в своей работе ультразвуковой способ измерения твердости, стандартизованный согласно ASTM A 1038. В чем же состоит этот метод? Основной принцип заключается в фиксировании изменения частоты колебаний стержня с закрепленной на конце алмазной пирамидкой Виккерса в то время, когда он внедряется в объект контроля. Стоит сказать, что в отличие от стандартного метода Виккерса здесь нет необходимости визуально измерять диагональ отпечатка. Площадь внедрения индентора измеряют по изменению частоты колебаний стержня. Здесь нужно иметь в виду, что отклонение частоты пропорционально глубине (площади) внедрения. С помощью данного способа можно производить измерения легко и быстро: установить датчик, нажать для возникновения испытательного усилия, зафиксировать показания твердости с дисплея прибора. Также отметим, что использование алмазного индентора Виккерса дает возможность устанавливать датчик прецизионно в абсолютно любую крошечную точку. Кроме того, глубина опечатка, который остается от твердомера NOVOTEST Т-УД3, во много раз меньше отпечатка от стандартного твердомера Роквелла. А это, в свою очередь, делает данный метод измерения менее разрушающим. Вот почему эти достоинства и делают твердомер NOVOTEST Т-УД3 идеальным для решения таких задач, как измерение твердости изделий даже сложной формы, различных мелкозернистых и термообработанных материалов, тонких слоев и покрытий, деталей с поверхностной закалкой, тонкостенных труб, маленьких деталей и других.

Использование динамического метода измерения твердости:

NOVOTEST Т-УД3 применяет динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596. Принцип этого метода заключается в ударе специального твердосплавного бойка о поверхность исследуемого изделия с последующим его отскоком от поверхности. Этот прибор измеряет скорость пролета бойка к поверхности и скорость его отскока от поверхности изделия, рассчитывая соотношение этих скоростей. Изменение твердости пропорционально изменению отношения скоростей отскока и удара (отношение скорости отскока к скорости удара, умноженной на 1000 и называется числом твердости по шкале Либа). С помощью данного способа можно довольно быстро измерять твердость: нужно установить датчик на исследуемую поверхность, нажать спусковую кнопку и зафиксировать показания твердости на дисплее прибора.

Важно отметить, что указанный метод дает возможность производить измерение твердости крупнозернистых материалов (нержавеющих сталей, чугуна), а также крупных изделий. NOVOTEST Т-УД3 позволяет производить автоматическое измерение твердости обширного ряда материалов: чугуна, сталей, нержавеющих сталей, алюминия, бронзы. Таким образом, этот твердомер можно назвать одним из наиболее универсальных, ему не требуется какая-либо дополнительная калибровка и он готов работать сразу же после покупки.В твердомере реализованы несколько режимов отображения информации, существенно повышающих удобство пользования прибора и предназначенные для максимально достоверного измерения твердости:

• График — режим построения графика;
• Гистограмма — режим построения гистограммы;
• Статистика — режим статистики;
• Интеллектуальный — режим фильтрации неверных измерений;
• Сигнал — режим отображения сигнала (только для динамического преобразователя).

Работа с камерой:

Выполняя измерения твердости объекта контроля твердомер позволяет сфотографировать сам объект контроля и наложить на него измеренные значения твердости в реальном режиме времени с последующим сохранением результатов измерения и фото в архиве измерений прибора.

Если активирована функция фотофиксации то при сохранении серии измерений будет предложено сделать фотографию объекта контроля. Серию измерений также можно сохранить и без фотографии.

На примере приведена картинка дисплея прибора при выполнении фотофиксации объекта контроля.

После выполнения фотографирования на весь дисплей прибора отображается сделанная фотография и специальным маркером указывается место, в котором был произведен замер. После чего данная фотография с привязанным к ней маркером сохраняется в архиве прибора.

При выполнении последующих измерений можно установить необходимое количество дополнительных маркеров на текущей фотографии в нужных места (в которых были произведены измерения) либо можно сделать новую фотографию.

Работа с архивом и просмотр сохраненных фото и замеров:

Пример отображения сохраненного результата измерения в памяти прибора.

В верхней части картинки отображены записи, сохраненные в памяти прибора с указанием даты их сохранения.

В нижней части экрана — фото объекта контроля — в данном примере это подшипник качения. На фотографии указана точка, в которой производились измерения твердости и указано значение твердости в данной точке — 599 единиц. Правее фотографии расположен график, отображающий измерения в данной точке — с указанием минимального и максимального значений, среднего, разброса.

Сохраненные в приборе замеры можно передать на компьютер для формирования протокола контроля в специализированной программе АРМ Твердомера, входящей в комплект поставки прибора.

Архив измерений позволяет просмотреть все сохраненные в приборе замеры. Если при сохранении замера была сделано фотография, то внешний вид архива измерений соответствует картинке приведенной выше. Если при сохранении измерений не была сохранена фотография объекта контроля запись в архиве измерение будет иметь такой вид.
