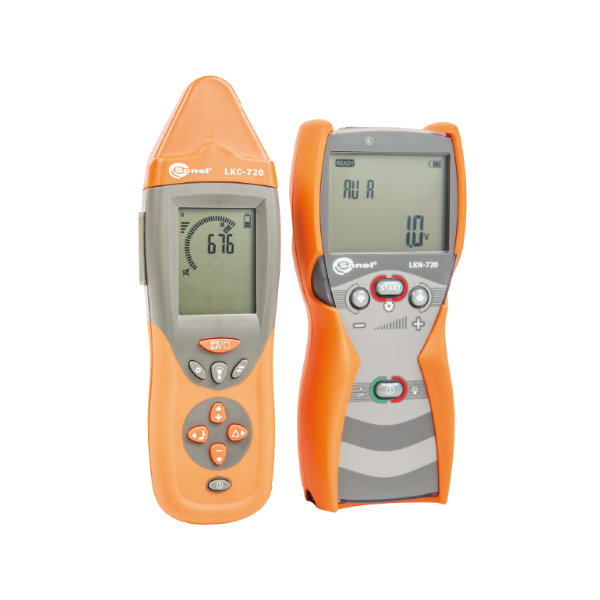

Комплект для поиска скрытых коммуникаций LKZ-720 незаменим при проведении ремонтных работ в электроустановках зданий и сооружений.
Он также применяется электроизмерительными лабораториями для восстановления однолинейных схем электроснабжения при их утрате заказчиком.
Использование комплекта LKZ-720 на этапе строительства значительно снижает количество ошибок при проведении электромонтажных работ, что позволяет успешно пройти приёмо-сдаточные испытания при вводе здания в эксплуатацию.
Комплект для поиска скрытых коммуникаций LKZ-720 является профессиональным оборудованием, имеющим качественные отличия от иных подобных устройств:
Трассопоиск кабеля за пределами здания (с ограничениями)
Определение трассы токопроводящих водопроводных и газовых труб
Идентификация автоматических выключателей, дифференциальных автоматов и УЗО в электрощите.
класс изоляции | двойная, согласно PN-EN 61010-1 |
категория безопасности генератора | CAT III 600В по PN-EN 61010-1 |
степень защиты корпуса генератора в соответствии с PN-EN 60529 | IP67 |
степень защиты корпуса приёмника в соответствии с PN-EN 60529 | IP40 |
изделие соответствует требованиям по электромагнитной совместимости стандартам | ГОСТ Р 51522.1-2011, PN-EN 61326-1:2013, PN-EN 61326-2-2:2013 |
изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза | ТР ТС 020/2011 |
питание генератора | 4 алкалиновых элемента 1,5V AA LR6 или 4 аккумулятора NiMH типа АА |
питание приёмника | алкалиновый элемент 9V типа 6LR61 |
максимальное рабочее напряжение на генераторе | 500 V rms (707 V ampl) |
максимальное рабочее напряжение на контактном зонде | 500 V rms (707 V ampl) |
габаритные размеры генератора (длина x ширина x глубина) | 221 x 102 x 62 мм |
масса генератора | примерно 0,7 кг |
габаритные размеры приёмника (длина x ширина x глубина) | 245 x 77 x 52 мм |
масса приёмника | примерно 0,4 кг |
рабочая температура | –10..+ 50 °C |
температура хранения | –20..+60 °C |
температура для калибровки | +23 ± 2 °C |
максимальная глубина обнаружения объекта (режим «ток») | 2 м |
максимальная дальность обнаружения объекта (режим «мощность») | 500 м |
максимальный радиус действия бесконтактной «неонки» | в воздухе 0,2 м в бетоне 0,03 м |
Количество | Индекс | |
---|---|---|
Бесконтактный зонд | 1 | WASONBDOT |
Зажим «Крокодил» изолированный голубой K02 | 1 | WAKROBU20K02 |
Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
Зонд измерительный для забивки в грунт 26 см | 1 | WASONG26 |
Зонд острый с разъёмом «банан» голубой | 1 | WASONBUOGB1 |
Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
Провод измерительный 20 м на катушке с разъёмами «банан» красный | 1 | WAPRZ020REBBSZ |
Футляр М6 | 1 | WAFUTM6 |
Элемент питания алкалиновый 1,5V AA LR6 | 4 | # |
Элемент питания алкалиновый 9V 6LR61 | 1 | # |
Индекс | |
---|---|
LKN-720 Генератор | WMRULKN720 |
Зонд измерительный для забивки в грунт 80 см | WASONG80 |
Клещи измерительные С-8 | WASONCEGC8 |
Клещи передающие N-1 | WACEGN1BB |
Контактный зонд | WASONDOT |
Переходник LKO-720/C-8 | WAADALKOC8 |
