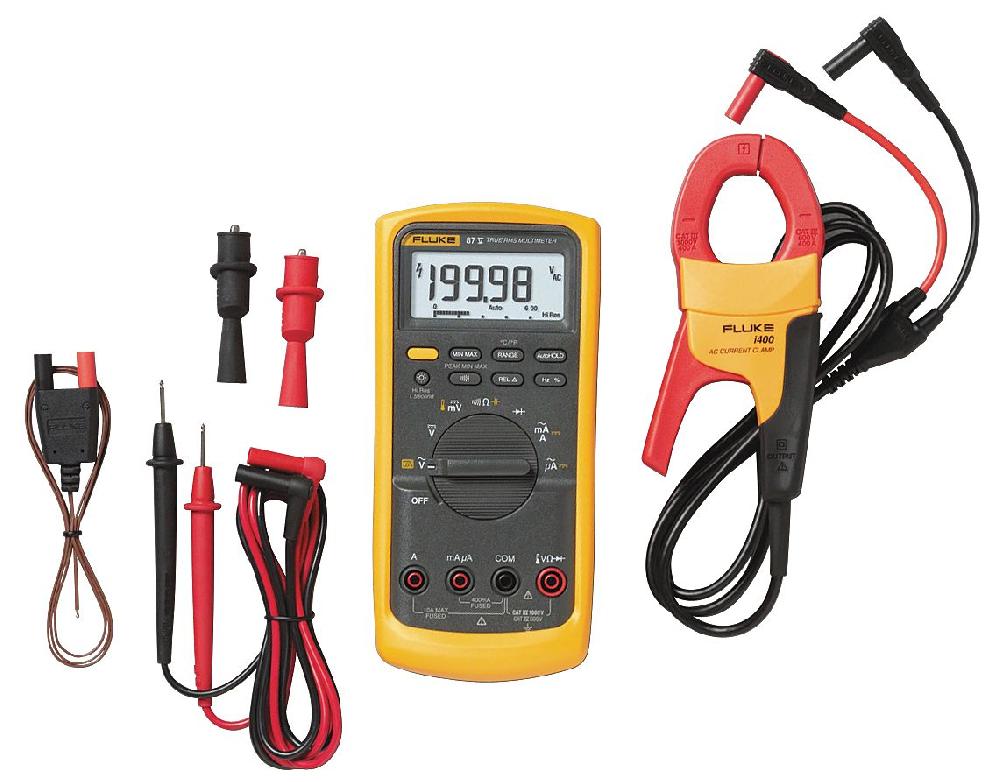

Комплект Fluke 87V IMSK — мультиметр Fluke 87V с токовыми клещами Fluke i400 AC
Загрузка...
Комплект Fluke 87V IMSK создан на базе мультиметра модели 87V и предназначен для специалистов-электротехников. Функционал прибора дополнен токоизмерительными клещами i400 AC.
Комплектное решение более доступно, позволяет проводить комплексные инспекции электрических систем и упрощает диагностику неисправностей.
Функционал мультиметра
Комплектный мультиметр — это прибор высокой точности, предназначенный для диагностики промышленных электроустановок, коммутационного оборудования и др.
- Замеры тока и напряжения проводятся в TRMS-режиме, что гарантирует максимально достоверные результаты при работе с нелинейными сигналами.
- Функция определения температуры посредством термопары помогает проводить комплексные инспекции электрооборудования под нагрузкой.
- Фиксация всплесков от 250 мкс упрощает поиск неисправностей.
- Устройство подходит для диагностики оборудования с высоким уровнем помех, такого, как частотно-регулируемые приводы.
- Режимы для тестирования компонентов — проверка диодов, измерение проводимости, коэффициента заполнения, емкости конденсаторов.
Дополнительные инструменты
Токоизмерительные клещи из комплекта Fluke 87V IMSK позволяют измерить силу тока до 400 А бесконтактным методом. Такой способ исследования особенно полезен на промышленном предприятии т.к. для замера не требуется нарушать целостность линии или приостанавливать работу установки.
Кроме того, в комплект входят необходимые для тестирования провода, щупы, зажимы и термопара 80BK-A с рабочим диапазоном от –40 °C до +260 °C , которая применяется для диагностики силовых систем под нагрузкой.
Безопасность
Мультиметр оборудован механизмами защиты от скачков напряжения до 8000 В и перегрузки. Прибор, как и датчик для определения силы тока, отвечает требованиям категорий электробезопасности CATIII 1000В и CATIV 600В.
Технические характеристики:
| Fluke 87v | |
|---|---|
| Напряжение постоянного тока | |
| Максимальное напряжение | 1000 В |
| Погрешность | ±(0,05%+1) |
| Максимальное разрешение | 10 µV |
| Переменное напряжение | |
| Максимальное напряжение | 1000 В |
| Погрешность | ±(0,7%+2) True RMS |
| Полоса пропускания переменного тока | 20 кГц* |
| Максимальное разрешение: | 0,1 мВ |
| Сила постоянного тока | |
| Максимальная сила тока | 10 A (20 A на 30 секунд максимум) |
| Погрешность измерения силы тока | ±(0,2%+2) |
| Максимальное разрешение: | 0,01 мкА |
| Переменный ток | |
| Максимальная сила тока | 10 A (20 A на 30 секунд максимум) |
| Погрешность измерения силы тока | ±(1,0%+2) True RMS |
| Максимальное разрешение | 0,1 мкА |
| Сопротивление | |
| Максимальное сопротивление | 50 MΞμ |
| Погрешность: | ±(0,2%+1) |
| Максимальное разрешение: | 0,1 Ξμ |
| Емкость | |
| Максимальная емкость | 9,999 мкФ |
| Погрешность | ±(1%+2) |
| Максимальное разрешение | 0,01 нФ |
| Частота | |
| Максимальная частота | 200 кГц |
| Погрешность | ±(0,005%+1) |
| Максимальное разрешение | 0,01 Гц |
| Коэффициент заполнения | |
| Коэффициент заполнения | 0.999 |
| Погрешность | ±(0,2% на кГц +0,1%) |
| Максимальное разрешение | 0.001 |
| Температурные измерения | -200,0°C — 1090°C -328,0°F — 1994,0°F датчики поставляются отдельно |
| Температурный зонд 80 BK | -40,0°C — 260°C -40,0°F — 500°F, 2,2°C или 2% что больше |
| Электропроводимость | |
| Максимальная электропроводимость | 60,00 нСм |
| Погрешность | ±(1,0%+10) |
| Максимальное разрешение | 0,01 нСм |
| Тестирование диодов | |
| Диапазон | 3 В |
| Разрешение | 1 мВ |
| Погрешность | ± (2 % + 1) |
| Диапазон коэффициента заполнения | |
| Погрешность | ±(0,2% на кГц +0,1%) |
| Условия окружающей среды | |
| Рабочая температура | -20°C до +55°C |
| Температура хранения | -40°C до +60°C |
| Влажность (без конденсации) | 0% — 90% (0°C — 35°C) 0% — 70% (35°C — 55°C) |
| Высота над уровнем моря при эксплуатации | 2000 м |
| Общие характеристики безопасности | |
| Категория превышения напряжения | от EN 61010-1 до 1000 V CAT III, 600V CAT IV |
| Полученные одобрения | Зарегистрировано UL, CSA, TÜV, VDE |
| Механические и общие характеристики | |
| Размер | 201 x 98 x 52 мм (с футляром) |
| Вес | 355 г |
| Вес с футляром и гибким держателем | 624 г |
| Дисплей | |
| Цифровое | 6000 отсчетов с частотой обновления 4 выб/сек. |
| Аналоговый | 32 сегмента, частота обновления 40 выб/сек |
| Частота | 19 999 отсчетов, частота обновления 3 выб/сек при > 10 Гц. |
| Гарантия | Срок эксплуатации |
| Время работы батареи | Щелочная (обычно около 400 часов без подсветки) |
| Удары | Падение с высоты одного метра, что соответствует IEC 61010-1:2001 |
| Вибрация | В соответствии MIL-PRF-28800 для приборов Класса 2 |
| Fluke I400 | |
|---|---|
| Номинальный диапазон тока | 400 А |
| Непрерывный диапазон тока | 1 A — 400 A |
| Максимальный ток | 1000 A |
| Минимальный измеряемый ток | 1 A |
| Основная погрешность | 2 % + 0,06 A (45-400 Гц) (% от значения + базовая погрешность) |
| Применяемая частота | 5 Гц — 20 кГц |
| Выходные уровни | 1 мА/A |
| Максимальный диаметр проводника | 32 мм |
| Длина измерительного кабеля | 1,5 |
| Изолированные однополюсные штепсели | Да |
| Безопасность | CAT III, 1000 B CAT IV, 600 В |
| Максимальное напряжение | 1000 В RMS переменного тока между массой и землей, в соответствии с EN61010 |
Комплект поставки:
- Мультиметр Fluke 87V
- Токовые клещи Fluke i400 AC, 400 А
- Датчик температуры 80BK-A для мультиметра
- Комплект измерительных проводов TL75 Hard Point
- Комплект зажимов типа «крокодил» AC175 под щуп с резьбой
