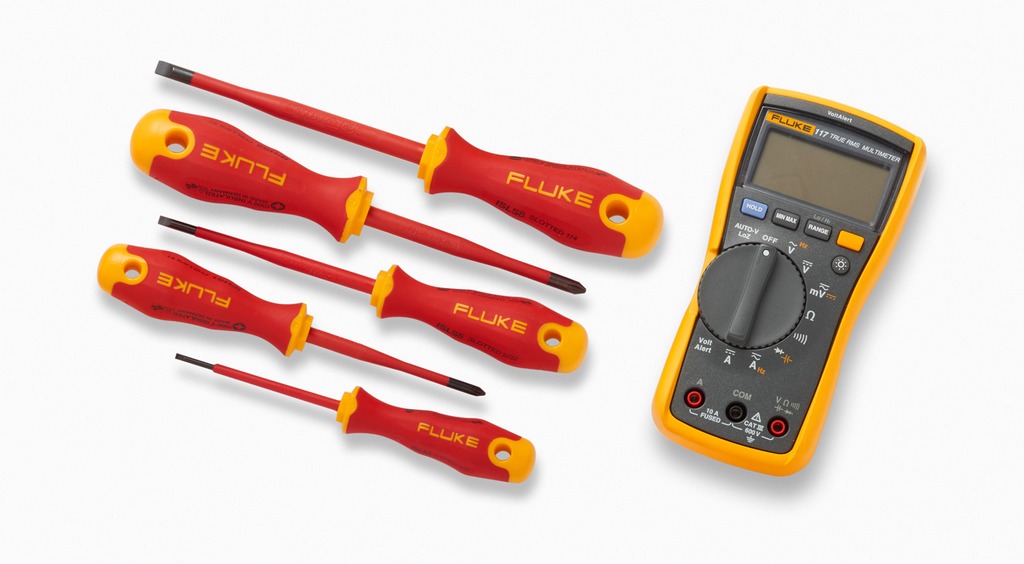

Комплект Fluke IB117L — мультиметр Fluke 117 с набором отвёрток
Загрузка...
Комплект Fluke IB117L создан на базе мультиметра модели 117 и предназначен для специалистов-электротехников. Функционал измерительного прибора дополнен диэлектрическим ручным инструментом, подходящим для работы с высоковольтным оборудованием.
Этот набор подойдет как для обслуживания силовых систем на предприятии, так и для применения в сферах коммунального хозяйства, строительства, ремонта, диагностики различных электроустановок, которые в силу производственной необходимости нельзя отключить и др.
Функционал мультиметра
- Измерения различных параметров тока с погрешностью от 1%, в т.ч. напряжения до 600 В и тока до 20 А.
- TRMS-метод позволяет получить достоверные значения при замере нелинейных сигналов.
- Технология VoltAlert — бесконтактное определение наличия напряжения на проводнике.
- Функции для проверки целостности цепи и тестирования электронных компонентов.
- Низкое сопротивление на входе мультиметра помогает уменьшить наводки.
- Отображение данных в виде гистограммы для более удобного восприятия показаний в динамике.
- До 400 часов работы от одной батареи.
Дополнительные инструменты
Весь инструмент из комплекта Fluke IB117L покрыт изоляцией для защиты от поражения током при случайном контакте с проводником.
Материал — долговечная, прочная и устойчивая к коррозии закаленная сталь, легированная молибденом, хромом и ванадием. Изоляционное покрытие занимает максимально возможную площадь от наконечника до конца рукоятки, эргономичный дизайн которой снижает утомляемость пользователя и помогает передать максимум усилия.
В набор входят отвертки разного размера с тонким наконечником — 2 плоские и 1 крестовая. На всех отвертках предусмотрены отверстия для подвешивания на настенную панель или инструментальный пояс.
Безопасность
Мультиметр оборудован плавким предохранителем и механизмами защиты от скачков напряжения. Прибор отвечает требованиям категории электробезопасности CATIII 600В, а отвертки сертифицированы для работы на линиях до 1000 В переменного или 1500 В постоянного тока, при этом каждая из них тестируется напряжением 10000 В.
Технические характеристики:
| Fluke 117 | |||
|---|---|---|---|
| Максимальное напряжение между любым контактом и заземлением | 600В | ||
| Защита от выбросов напряжения | 6 кВ пиковое, согласно требованиям IEC 61010-1 600В Кат. III, Степень загрязнения 2 | ||
| Плавкий предохранитель на входе для измерения тока | Предохранитель 11 А, 1000 В FAST Fuse | ||
| Дисплей | Цифровой, 6 000 единиц счета, 4 обновления в секунду | ||
| Гистограмма | 33 сегмента, 32 обновления в секунду | ||
| Рабочая температура | От -10°C до +50°C | ||
| Температура хранения | От -40°C до +60°C | ||
| Тип элемента питания | Щелочная батарея 9В, NEDA 1604A или IEC 6LR61 | ||
| Время работы батареи | Обычно около 400 часов без подсветки | ||
| Характеристики точности | |||
| Постоянное напряжение в милливольтах | |||
| Диапазон: | 600,0мВ | ||
| Разрешение: | 0,1мВ | ||
| Погрешность: | ± ([% показаний] + [единиц счета]): 2,0% + 3 | ||
| Постоянное напряжение в вольтах | |||
| Диапазон/разрешение | 6,000В / 0,001В | ||
| Диапазон/разрешение | 60,00В / 0,01В | ||
| Диапазон/разрешение | 600,00В / 0,1В | ||
| Измерение напряжения в автоматическом режиме | |||
| Диапазон: | 600,0 В | ||
| Разрешение: | 0,1 В | ||
| Погрешность: | 2,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 4,0 % + 3 (от 500 Гц до 1 кГц) | ||
| Переменное напряжение в милливольтах1 истинное среднеквадратичное значение | |||
| Диапазон: | 600,0мВ | ||
| Разрешение: | 0,1мВ | ||
| Погрешность: | 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) | ||
| Переменное напряжение в вольтах1 истинное среднеквадратичное значение | |||
| Диапазон/разрешение | 6,000В / 0,001В | ||
| Диапазон/разрешение | 60,00В / 0,01В | ||
| Диапазон/разрешение | 600,0В / 0,1В | ||
| Погрешность: | 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) | ||
| Целостность | |||
| Диапазон: | 600Ом | ||
| Разрешение: | 1Ом | ||
| Погрешность: | Включение звукового сигнала < выключение при 20Ом > 250Ом; обнаружение размыканий или коротких замыканий длительностью 500 мксек и выше. | ||
| Сопротивление (диапазон/разрешение) | |||
| 600,0Ом | 0,1Ом | ||
| 6,000кОм | 0,001кОм | ||
| 60,000кОм | 0,01кОм | ||
| 600,000кОм | 0,1кОм | ||
| 6,000МОм | 0,001МОм (погрешность 0,9% + 1) | ||
| 40,00МОм | 0,01МОм (погрешность 1,5% + 2) | ||
| Проверка диодов | |||
| Диапазон/разрешение | 2,000В / 0,001В | ||
| Погрешность: | 0,9% + 2 | ||
| Емкость (диапазон/разрешение) | |||
| 1000нФ | 1000нФ / 1нФ | ||
| 10,00мкФ | 10,00мкФ / 0,01мкФ | ||
| 100,00мкФ | 100,0мкФ / 0,1мкФ | ||
| 9999мкФ | 9999мкФ / 1мкФ | ||
| От 100мкФ до 1000мкФ | Погрешность 1,9% + 2 | ||
| > 1000мкФ | Погрешность5% + 20% | ||
| LoZ низкая входная емкость | |||
| Диапазон: | от 1нФ до 500 Ф | ||
| Погрешность: | Стандартно 10% + 2 | ||
| Измерение переменного тока в микроамперах (от 45 Гц до 500 Гц) | |||
| Диапазон/разрешение | 6,000 А / 0,001 А | ||
| Диапазон/разрешение | 10,00 А / 0,01 А | ||
| Погрешность: | 1,5 % + 3 | ||
| Перегрузка по току | 20 А непрерывно в течение макс. 30 сек. | ||
| Измерение постоянного тока в амперах | |||
| Диапазон/разрешение | 6,000 А / 0,001 А | ||
| Диапазон/разрешение | 10,00 А / 0,01 А | ||
| Погрешность: | 1,0 % + 3 | ||
| Перегрузка по току | 20 А непрерывно в течение макс. 30 сек. | ||
| Частота (по входу напряжения или тока)2 | |||
| Диапазон/разрешение | 99,99 Гц / 0,01 Гц | ||
| Диапазон/разрешение | 999,99 Гц / 0,1 Гц | ||
| Диапазон/разрешение | 9,999 Гц / 0,001 Гц | ||
| Диапазон/разрешение | 50,00 Гц / 0,01 Гц | ||
| Погрешность: | 0,1 % + 2 | ||
| Примечания: | |||
| 1) Все диапазоны переменного напряжения указаны от 1% до 100% диапазона. Так как входные напряжения меньше 1% диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов. Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы. Измерение переменного напряжения в вольтах при сопряжении по переменному току. Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току. | |||
| 2) Частота при сопряжении по переменному току, от 5Гц до 50кГц для переменного напряжения. | |||
| Механические и общие характеристики | |||
| Размеры | 167 x 84 x 46мм | ||
| Вес | 550г | ||
| Гарантия | 3 года | ||
| Отвёртки | |||
| Fluke ISLS3 | 86 x 25 мм | ||
| Fluke ISLS5 | 94 x 30 мм | ||
| Fluke IPHS2 | 100 мм | ||
Комплект поставки:
- Мультиметр Fluke 117
- Отвёртка Fluke ISLS3 — 86 x 25 мм
- Отвёртка Fluke ISLS5 — 94 x 30 мм
- Отвёртка Fluke IPHS2 — 100 мм
