Комплект Fluke IB376KEUR — токоизмерительные клещи Fluke 376 FC с набором инструментов
Комплект Fluke IB376KEUR состоит из токовых клещей и диэлектрического ручного инструмента для работы с высоковольтным оборудованием. Набор помогает провести диагностику, а также выполнить необходимые...
Загрузка...
по запросу
по запросу
Комплект Fluke IB376KEUR состоит из токовых клещей и диэлектрического ручного инструмента для работы с высоковольтным оборудованием. Набор помогает провести диагностику, а также выполнить необходимые ремонтные работы и регулировки элементов электросетей и установок в полевых условиях.
Функционал клещей
Комплектные токовые клещи — это прибор для замеров больших значений тока. При работе используется TRMS-метод, гарантирующий достоверные показания при работе с нелинейными сигналами. Модель подходит для исследований на участках с высоким уровнем электропомех за счет фильтра низких частот и улучшенной обработки сигналов. Автоматическое сохранение пиковых показаний вкупе с функцией для точного измерения пускового тока помогают в поиске кратковременных аномалий.
Гибкий токовый датчик расширяет рабочий диапазон до 2500 А и позволяет инспектировать проводники большого диаметра при сильной скученности коммуникаций.
Дополнительные инструменты
В комплект Fluke IB376KEUR входят отвертки разного размера с тонким наконечником — 3 плоские и 2 крестовые, электомонтажные пассатажи с обычными и удлиненными губками, кусачки.
- Изоляционное покрытие инструмента занимает максимально возможную площадь и защищает от поражения током при случайном контакте с проводником.
- Сертификация для работы с оборудованием под напряжением до 1500 В.
- Пассатижи и кусачки оборудованы защитными барьерами, которые предотвращают соскальзывание руки специалиста в сторону проводника.
- Материал — долговечная, прочная и устойчивая к коррозии закаленная сталь, легированная молибденом, хромом и ванадием.
Технические характеристики:
| Fluke 376 FC | |
|---|---|
| Измерение напряжения постоянного тока | |
| Предел измерений | 600 В |
| 1000 В | |
| 0,5 В | |
| Разрешение | 0,1 В |
| 1 В | |
| 0,0001 В | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 U + 0,5) В |
| ±(0,01 U + 0,5) В | |
| ±(0,01 U + 0,0005) В | |
| U – измеренное значение напряжения, | |
| Измерение напряжения переменного тока | |
| Предел измерений | 600 В |
| 1000 В | |
| Частота измеряемого напряжения | от 20 до 500 Гц |
| Разрешение | 0,1 В |
| 1 В | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,015 U + 0,5) В |
| ±(0,015 U + 5) В | |
| U – измеренное значение напряжения | |
| Измерение силы переменного тока в режиме использования внутреннего индукционного датчика клещей | |
| Предел измерений | 999,9 А |
| Частота измеряемой силы тока | от 10 Гц до 100 Гц включ. |
| Св. 100 Гц до 500 Гц | |
| Разрешение | 0,1 А |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,02 I + 0,5) А |
| ±(0,025 I + 0,5) А | |
| I – измеренное значение силы тока | |
| Измерение силы переменного тока в режиме использования гибкого токового пробника iFlex (пояса Роговского) | |
| Предел измерений | 999,9 А |
| 2500 А | |
| Частота измеряемого напряжения | от 5 до 500 Гц |
| Разрешение | 0,1 А |
| 1 А | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,03 I + 0,5) А |
| ±(0,03 I + 5) А | |
| I – измеренное значение силы тока | |
| Пределы допускаемой основной погрешности указаны для проводника с измеряемым током, расположенным в центре петли, образуемой токовым пробником (поясом Роговского). При другом положении проводника с током возникает дополнительная погрешность в диапазоне от 0,5 до 2 %. | |
| Измерение силы постоянного тока | |
| Предел измерений | 999,9 А |
| Разрешение | 0,1 А |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,02 I + 0,5) А |
| I – измеренное значение силы тока | |
| Измерение электрического сопротивления | |
| Предел измерений | 0,6 кОм |
| 6 кОм | |
| 60 кОм | |
| Разрешение | 0,1 Ом |
| 1 Ом | |
| 10 Ом | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 R + 0,5) Ом |
| ±(0,01 R + 5) Ом | |
| ±(0,01 R + 50) Ом | |
| R – измеренное значение электрического сопротивления | |
| Измерение частоты переменного тока в диапазоне от 5 до 500 Гц | |
| Способ измерения | При помощи клещей |
| При помощи гибкого токового пробника | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,005 F + 0,5 Гц) |
| Минимальное значение измерительного тока | 5 А при частоте от 10 до 100 Гц, 10 А при всех других рабочих частотах |
| 20 А при частоте от 20 до 100 Гц, 25 А при всех других рабочих частотах | |
| F – измеренное значение частоты | |
| Измерение электрической ёмкости | |
| Предел измерений | 100 мкФ |
| 1000 мкФ | |
| Разрешение | 0,1 мкФ |
| 1 мкФ | |
| Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °С) | ±(0,01 С + 0,4) мкФ |
| ±(0,01 С + 4) мкФ | |
| С – измеренное значение электрической емкости | |
| Основные технические характеристики | |
| Диапазон рабочих температур | от — 20 до + 50 °С |
| Температура хранения | от — 30 до + 60 °С, без батарей |
| В пределах рабочего диапазона для температур менее +18 °С и более +28 °С температурный коэффициент составляет: 0,1 х (указанная погрешность)/°С | |
| Относительная влажность (не более) | Без конденсации при температуре от — 10 °С до + 10 °С |
| 90 % при температуре от 10 °С до 30 °С | |
| 75 % при температуре от 30 °С до 40 °С | |
| 45 % при температуре от 40 °С до 50 °С | |
| Габаритные размеры (длина х ширина х высота) | 249 мм х 85 мм х 45 мм |
| Масса (не более) | 410 г |
| Отвёртки | |
| Fluke ISLS3 | 86 x 25 мм |
| Fluke ISLS5 | 94 x 30 мм |
| Fluke ISLS8 | 106 x 36 мм |
| Fluke IPHS1 | крест 94×30 мм |
| Fluke IPHS2 | крест 100 мм |
| Плоскогубцы | |
| Fluke INLP8 | 200 мм |
| Fluke INDC8 | 200 мм |
| Fluke INCP8 | 200 мм |

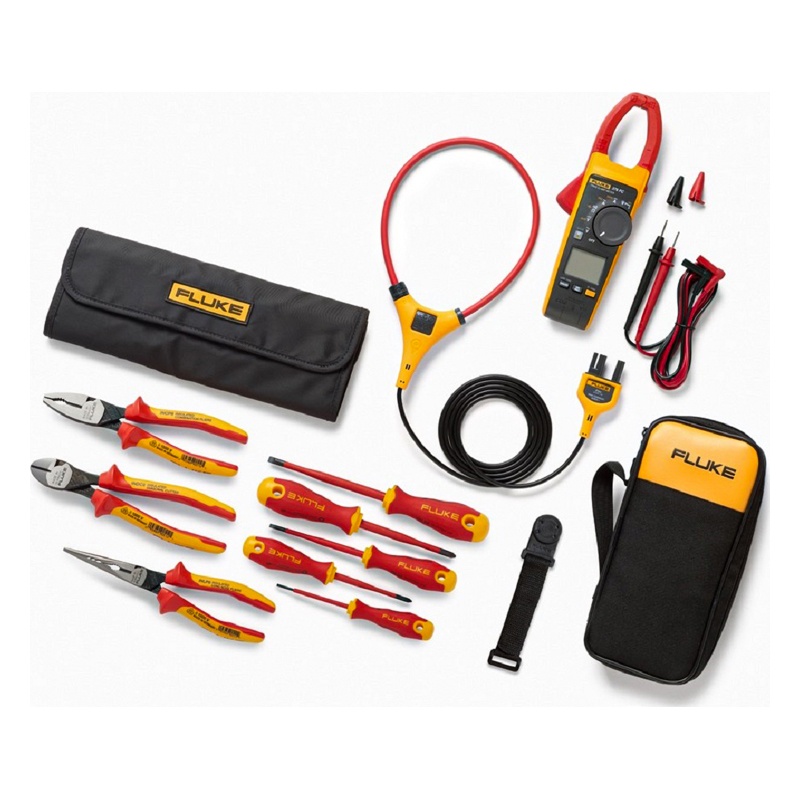

Комплект поставки:
- Токоизмерительные клещи Fluke 376 FC
- IFlex® гибкий токовый щуп 45 см (18 дюймов)
- TPAK магнитная подвеска
- Измерительные провода TL75
- Отвёртка Fluke ISLS3 — 86 x 25 мм
- Отвёртка Fluke ISLS5 — 94 x 30 мм
- Отвёртка Fluke ISLS8 — 106 x 36 мм
- Отвёртка крест Fluke IPHS1 — 94×30 мм
- Отвёртка крест Fluke IPHS2 — 100 мм
- Плоскогубцы Fluke INLP8
- Плоскогубцы Fluke INDC8
- Плоскогубцы Fluke INCP8
- Чехол RUP8
