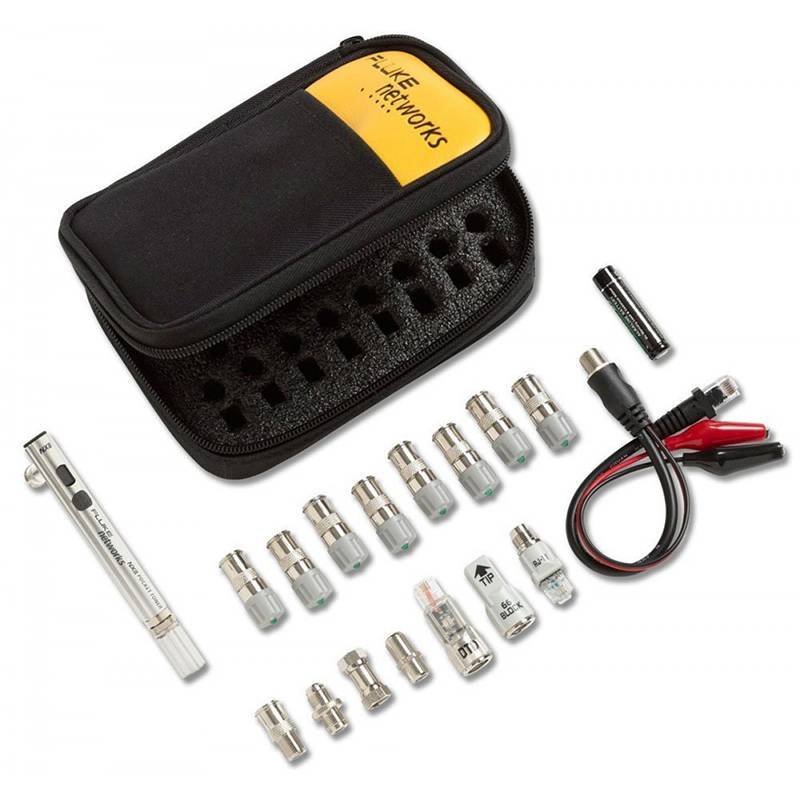

Комплект генератора тонового сигнала Fluke Networks PTNX8-CT выделяется наивысшей функциональностью и производительностью среди приборов семейства Pocket Toner, предназначенных для тестирования кабелей и сигнальных линий.
Устройство позволяет производить диагностику и обслуживание телефонных сетей, систем передачи данных, охранной и пожарной сигнализации и других коммуникаций. Компактные размеры основного блока и адаптеров упрощают выполнение работ в ограниченных пространствах: распределительных коробках, телефонных шкафах, серверных и т.д.
В отличие от тестеров Pocket Toner младших серий NX1 и NX2, модель Fluke Networks PTNX8-CT позволяет выполнять проверку до восьми кабельных пар за один цикл, а также дополнительно производить быструю идентификацию отдельных линий. Прибор регистрирует исправное состояние пары, к противоположной стороне которой подключен тоновый генератор, наличие постоянного и переменного напряжения, а при выявлении неполадки способен распознавать обрывы и короткое замыкание.
Идентификация линий выполняется с помощью входящих в комплект ID-колпачков. При проверке кабеля на индикаторе тестера Pocket Toner NX8 отображается цифра, соответствующая номеру идентификатора ID-колпачка, подключенного с противоположной стороны линии. В комплект Fluke Networks PTNX8-CT также входит детектор Dial Tone Detective с двухцветным индикатором, который используется для проверки наличия тонового сигнала в телефонной линии, а также выявления обратного подключения.
Технические характеристики Pocket Toner NX8 CT | |
---|---|
Приблизительное расстояние | RG6: 300 м |
Уровень выходного напряжения в режиме целостности | 3,6 В постоянного тока (с новой батареей) |
Частота тонального генератора | Главный модуль: 2,7 кГц. Колпачок генератора тонового сигнала: 2,3 кГц |
Максимальный уровень выходного напряжения | 60 В постоянного тока |
Тип батареек | 1,5 В (щелочные батареи типа ААА) |
Автоматическое выключение | 10 минут |
Рабочие температуры | От -20 °C до +65 °C |
Температура хранения | От -30 °C до +70 °C |
Высота над уровнем моря | 3 000 м макс. |
Относительная влажность | От 5 % до 95 % (без конденсата) |
Размеры | 138 x 15 мм |
Вес | 62,4 г |
