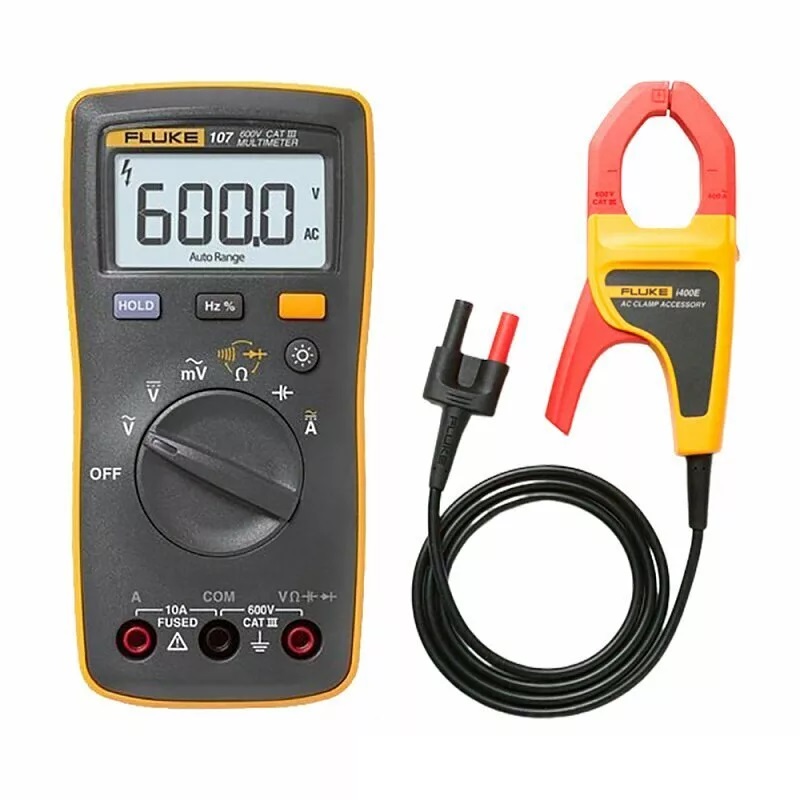

Комплект — мультиметр Fluke 107 с токовыми клещами Fluke I400E ERTA
Комплект мультиметра Fluke 107 с токовыми клещами Fluke I400E ERTA используется при обслуживании, диагностике и проведении инспекции силовых линий, распределительных систем, электрооборудования и...
Загрузка...
по запросу
по запросу
Комплект мультиметра Fluke 107 с токовыми клещами Fluke I400E ERTA используется при обслуживании, диагностике и проведении инспекции силовых линий, распределительных систем, электрооборудования и установок.
Функционал мультиметра
Мультиметр модели 107 — компактный прибор для базовых измерений, который легко помещается в карман. Устройство можно использовать для замеров напряжения до 600 В, сопротивления проводника, тестирования непрерывности цепи, проверки конденсаторов.
Это модификация отличается от младшего устройства в линейке расширенным функционалом — режимами для тестирования диодов и определения частоты тока, а также полезной подсветкой экрана.
При работе дисплей на 6000 отсчетов обновляется 3 раза в секунду, что помогает оценить динамику изменения параметров. Предусмотрена функция удержания показаний для упрощения документирования.
Возможности I400E
Токоизмерительные клещи из комплекта Fluke 107 позволяют измерить силу тока до 400 А бесконтактным методом. Такой способ исследования особенно полезен на промышленном предприятии т.к. для замера не требуется нарушать целостность линии или приостанавливать работу установки.
Ключевое преимущество клещей — максимальная практичность при минимальных размерах для работы в стесненном окружении или при сильной скученности коммуникаций.
Безопасность
Мультиметр оборудован механизмами защиты от скачков напряжения и перегрузки. Прибор, как и датчик для определения силы тока, отвечает требованиям категории электробезопасности CATIII 600В.
Технические характеристики:
| Fluke 107 | |||
|---|---|---|---|
| Переменное напряжение (40–500 Гц)1 |
Диапазон | Разрешение | Погрешность |
| 6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
1,0% + 3 | |
| Постоянное напряжение в вольтах | 6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
0,5 % + 3 |
| Напряжение переменного тока (милливольты) | 600,0 мВ | 0,1 мВ | 3,0 % + 3 |
| Проверка диодов2 | 2,000 В | 0,001 В | 10% |
| Сопротивление (Ом) |
400,0 Ом 4,000 кОм 40,00 кОм 40,00 кОм 4,000 МОм 40,00 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
0,5 % + 3 0,5 % + 2 0,5 % + 2 0,5 % + 2 0,5 % + 2 1,5% + 3 |
| Емкость3 | 50,00 нФ 500,0 нФ 5,000 мкФ 50,00 мкФ 500,0 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
| Частота4 Гц (10–100 кГц) |
50,00 Гц 500,0 Гц 5,000 кГц 50,00 кГц 100,0 кГц |
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
0,1 % + 3 |
| Рабочий цикл4 | от 1 % до 99 % | 0.10% | Обычно 1 %5 |
| Переменный ток (40–200 Гц) |
4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 |
| Постоянный ток | 4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 |
|
|||
| Защита от перегрузки | Входное сопротивление (номинальное) | Коэффициент подавления синфазных помех | Коэффициент подавления помех нормального вида | |
| Переменное напряжение | 600 В1 | >10 МОм <100 пФ2 | >60 дБ при постоянном токе, 50 Гц или 60 Гц |
− |
| Напряжение переменного тока (милливольты) | 600 мВ | >1М, <100 пФ | > 80 дБ при 50 Гц или 60 Гц | − |
| Постоянное напряжение в вольтах | 600 В1 | >10 МОм <100 пФ | >100 дБ при постоянном токе, 50 Гц или 60 Гц |
> 60 дБ при 50 Гц или 60 Гц |
|
||||
| Общие характеристики | ||||
| Максимальное напряжение между любой клеммой и потенциалом земли | 600 В | |||
| ЖК-дисплей | 6000 отсчетов, скорость обновления – 3/с | |||
| Тип элемента питания | 2 AAA, NEDA 24 А, IEC LR03 | |||
| Ресурс батареи | Минимум 200 часов | |||
| Температура | ||||
| Условия эксплуатацииРабочая | от 0 °C до 40 °C | |||
| Хранения: | от -30 °C до +60 °C | |||
| Относительная влажность | ||||
| Рабочая влажность | Без конденсации, если <10°C ≤90 % при 10–30 °C; ≤75 % при 30–40 °C |
|||
| Рабочая влажность, в диапазоне 40 МОм | ≤80 % при 10–30 °C; ≤70 % при 30–40 °C | |||
| Высота над уровнем моря | ||||
| Условия эксплуатацииРабочая | 2000 м | |||
| Хранения: | 12000 м | |||
| Температурный коэффициент | 0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C) | |||
| Защита предохранителей для токовых входов | Предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke | |||
| Размеры (Д х Ш х В) | 142 мм x 69 мм x 28 мм | |||
| Вес | 200 г | |||
| Степень защиты | IEC 60529: IP 40 | |||
| Безопасность | IEC 61010-1: 600 В CAT III, степень загрязнения 2 | |||
| Поле электромагнитного излучения | IEC 61326-1: Портативный | |||
| Электромагнитная совместимость | Относится к использованию только в Корее. Оборудование класса A (промышленное передающее оборудование и оборудование для общения)1 | |||
| 1 Данное устройство соответствует требованиям к промышленному (класс A) оборудованию, работающему с электромагнитными волнами, и продавцы и пользователи должны обратить на это внимание. Данное оборудование не предназначено для бытового использования, только для коммерческого. | ||||
| Fluke I400E ERTA | ||||||
|---|---|---|---|---|---|---|
| Электрические характеристики | ||||||
| Диапазон переменного тока | 1 A до 400 A | |||||
| Выходной сигнал | 1 мВ/A пер. Тока | |||||
| Погрешности | 2,0 % ± 5 ед. мл. разр. (45 Гц – 65 Гц) 2,5 % ± 5 ед. мл. разр. (65 Гц – 400 Гц) |
|||||
| Полоса пропускания | 5 Гц до 20 Гц | |||||
| Рабочее напряжение | 600 В пер. тока (ср. кв. зн.) в соответствии с IEC 61010-1 и IEC 61010-2-030 | |||||
| Сопротивление нагрузки | >1 МОм | |||||
| Максимально допустимый ток | 600 A | |||||
| Внутренний диаметр клещей | 30 mm | |||||
| Макс. сечение проводника | 600 MCM | |||||
| Стандартные штекеры | Штекеры типа «банан» 19,04 мм | |||||
| Характеристики безопасности | ||||||
| Категория | IEC 61010-1 и IEC 61010-2-030/IEC 61010-2-031 и IEC 61010-2-032: 600 В (категория III) Класс загрязнения 2 |
|||||
| Электромагнитная среда | IEC 61326-1: Портативные | |||||
| Общие характеристики | ||||||
| Длина кабеля выходного сигнала | 1 m | |||||
| Рабочая температура | от –10 °C до +50 °C | |||||
| Температура хранения | от –30 ºC до +60 ºC | |||||
| Относительная влажность | ≤90 % при 10 °C до 530 °C; ≤75 % при 30 °C до 540 °C; ≤45 % при 40 °C до 50 °C |
|||||
| Степень защиты | IEC 60529: IP30 с закрытыми клещами | |||||
| Температурные коэффициенты | 0,1 x к указанной точности для каждого градуса °C выше 28 °C или ниже 18 °C. | |||||
| «Высота над уровнем моря при эксплуатации» | 2 000 метров | |||||
| Высота над уровнем моря при хранении | 12 000 метров | |||||
| Требования по вибрации | MIL-PRF-28800F, Класс 2 | |||||
| Ударопрочность | –10 °C, 1 м, 6 сторон, дуб | |||||
| Требования к ударному испытанию клещей | Соблюдайте EN/IEC 61010-2-032:2012 | |||||
| EMI, RFI, EMC | IEC/EN 61326-1 | |||||
| Pазмеры (ВxШxГ) | 147 mm x 62 mm x 34 mm | |||||
| Вес | 150 r | |||||
Комплект поставки:
- Мультиметр Fluke 107 с измерением частоты, проверкой диодов
- Измерительные провода
- 2 батареи AAA (установлены)
- Руководство пользователя
- Токоизмерительные клещи Fluke I400E ERTA
- Руководство по эксплуатации
