Комплект ВИК эксперт
Загрузка...Комплект ВИК эксперт наиболее полная комплектация в соответствии с требованиями РД 03-606-03 устанавливающим порядок проведения визуального и измерительного контроля на опасных производственных объектах, подконтрольных Росгортехнадзору (ГГТН) Росиии.
Комплект для визуального и измерительного контроля ВИК предназначен для проведения комплексного визуального и измерительного контроля качества:
- основного металла;
- сварных соединений и наплавок;
- подготовки деталей к сварке;
- при изготовлении, монтаже и ремонте оборудования и трубопроводов;
- при техническом диагностировании в процессе эксплуатации изделий в соответствии с требованиями чертежей, нормативно-технических документов, в т.ч. объектов, подведомственных Госгортехнадзору России и Госатомнадзору России.
Срок гарантии по качеству изделий, входящих в состав комплекта для визуального и измерительного контроля, определены документацией соответствующих заводов-изготовителей.
Калибровке подлежат:
- линейка измерительная металлическая L-300 мм;
- линейка измерительная металлическая L-150 мм;
- штангенциркуль ШЦ-1-150-0,1 с глубиномером;
- универсальный шаблон сварщика УШС-3;
- УШС-2 (шаблон катетов швов);
- угольник поверочный УП 100х60;
- лупа измерительная ЛИ 10х;
- набор щупов №1;
- набор щупов №4;
- набор радиусных шаблонов №1;
- набор радиусных шаблонов №2;
- рулетка измерительная 5 м;
Методики и периодичность калибровки установлены для каждой позиции соответствующей нормативно-технической документацией.
Изготовитель гарантирует Заказчику, что на момент поставки все средства, требующие калибровку, калиброваны.
Дальнейшая калибровка проводится Заказчиком в установленные сроки.
Технические характеристики средств, входящих в комплект для визуального и измерительного контроля изделий, приведены в документации на эти средства
| №
п/п |
Наименование | Кол-во |
| 1 | Паспорт | 1 |
| 2 | Штангенциркуль ШЦ 1-150-0,1
с глубиномером |
1 |
| 3 | Угольник поверочный УП 100х60 | 1 |
| 4 | Линейка металлическая
измерительная L-150 |
1 |
| 5 | Линейка металлическая
измерительная L-300 |
1 |
| 6 | Универсальный шаблон сварщика
УШС-3 |
1 |
| 7 | УШС-2 (шаблон катетов швов) | 1 |
| 8 | Лупа измерительная ЛИ-10х | 1 |
| 9 | Лупа просмотровая 7х | 1 |
| 10 | Лупа просмотровая с подсветкой | 1 |
| 11 | Рулетка измерительная 5 м | 1 |
| 12 | Набор щупов №1 | 1 |
| 13 | Набор щупов №4 | 1 |
| 14 | Набор радиусных шаблонов №1 | 1 |
| 15 | Набор радиусных шаблонов №2 | 1 |
| 16 | Зеркало телескопическое | 1 |
| 17 | Фонарик карманный | 1 |
| 18 | Маркер по металлу | 1 |
| 19 | Инструкция по визуальному контролю РД 03-606-03 | 1 |

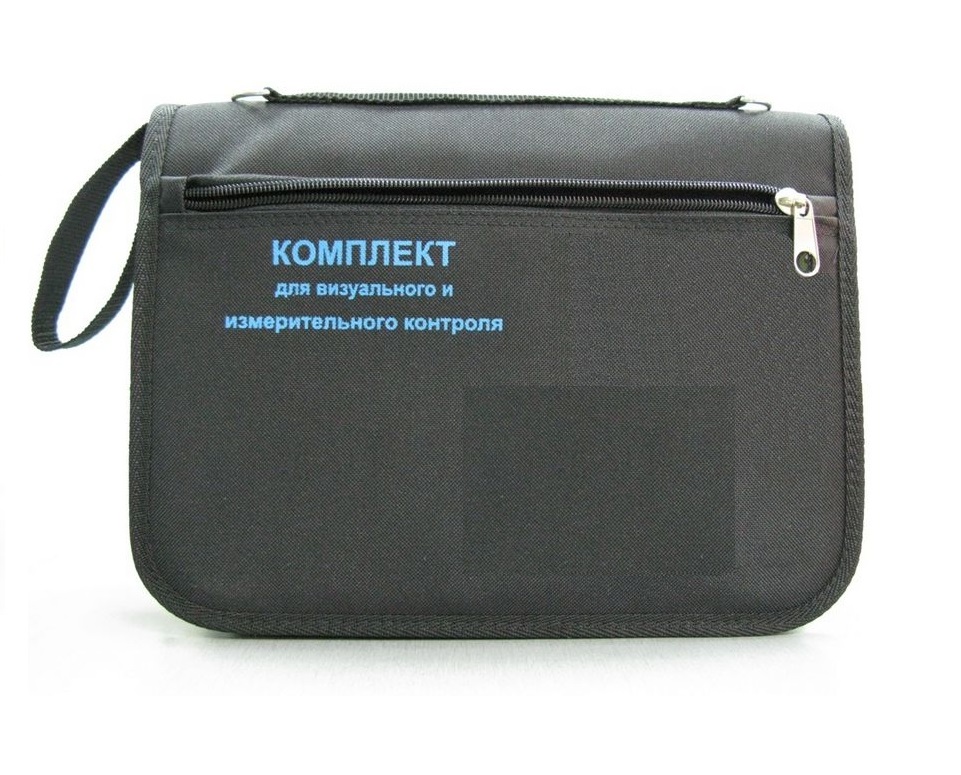

| 20 | Сумка укладочная | 1 |
