Комплект ВИК ЭКСПЕРТ Транснефть
Загрузка...
Комплект ВИК «Транснефть» комплектуется измерительным инструментом в соответствии с требованиями РД 25.160.10-КТН-016-15 (Табл. 8.2.), устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 8.1.7.3.1.8.2 РД к работам по ВИК на объектах: ПАО «ТРАНСНЕФТЬ» допускаются средства измерения прошедшие метрологическую поверку или калибровку. Средства измерения из норматива внесенные в Госреестр средств измерения поставляется со свидетельством о поверке. СИ не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке собственной метрологической службы. По заявке набор может быть укомплектован дополнительными средствами контроля.
Технические характеристики комплекта ВИК ЭКСПЕРТ Транснефть:

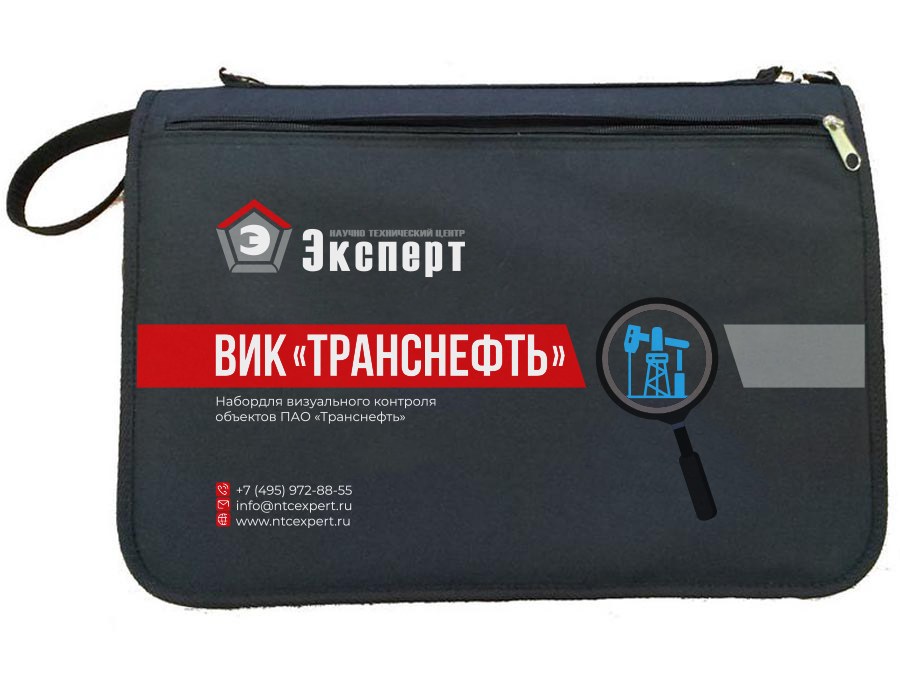

Наборы поставляются в фирменной сумке с паспортами заводов изготовителей и образцом технологической карты по визуальному и измерительному контролю. По заявке, наборы могут быть укомплектованы любым дополнительным оборудованием.
- Вес стандартного набора – 2кг,
- габариты 37х26х5см.
Комплект поставки комплекта ВИК ЭКСПЕРТ Транснефть:
| Набор ВИК | ВИК Транснефть |
| Лупа измерительная L11. Длина шкалы 11 мм | |
| Лупа измерительная с подсветкой L30. Длина шкалы 20 мм | поверка |
| Штангенциркуль ЩЦ-1-125-0.1 | поверка |
| Универсальный шаблон сварщка УШС-2 | |
| Универсальный шаблон сварщика УШС-3 | поверка |
| Универсальный шаблон сварщика УШС-4 | |
| Шаблон Красовского УШК-1 | |
| Шаблон сварщика WG01 | |
| Катетомер КМС-3-16 | |
| Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм | калиб. |
| Набор радиусов №1. Диапазон 1-6 мм | калиб. |
| Набор радиусов №3. Диапазон 7-25 мм | калиб. |
| Линейка измерительная 30 см | поверка |
| Рулетка измерительная 2м | |
| Рулетка измерительная 5м | поверка |
| Угольник УП 100х60 к2 | |
| Угольник УП 160х100 к2 | |
| Образцы шероховатости ШП Rz 20, 40, 60, 80 | калиб. |
| Толщиномер А1208 | |
| Толщиномер покрытий МТ-201 | |
| Компактный тепловизор | |
| Люксметр Testo 540 | |
| Люксметр ТКА-Люкс или ТКА-ПКМ (31) | поверка |
| Дополнительные принадлежности, входящие в комплект | |
| Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме. | + |
| Линейка сварщика | |
| Пирометр портативный | |
| Фотоаппарат-микроскоп X-Loupe A500 (C101) (без программного обеспечения) | |
| Лупа просмотровая ЛПП1-7х | |
| Лупа просмотровая с подсветкой | + |
| Маркер по металлу | + |
| Мел термостойкий 127 х 12 х 4 мм (ДхШхВ) | + |
| Фонарь светодиодный 500 люмен | |
| Фонарь светодиодный 800 люмен (обзор на Youtube) | + |
| Детектор напряжения бесконтактный ADA ZAC 1000 | |
| Рулетка лазерная (дальномер) | |
| Нож электромонтажный изогнутый КВТ НМ-05 | |
| Мультиметр цифровой | |
| Уровень 300 мм | |
| Фонарь налобный светодиодный 3 режима, 3ААА | |
| Съемник изоляции для кабеля SHTOK СИ-2ВП | |
| Бинокль | |
| Зеркало телескопическое «Эксперт» | |
| Зеркало досмотровое | |
| Краги для защиты рук | |
| Зубило (160 мм) для отбивания брызг и шлака | |
| Щётка металлическая для подготовки деталей к сварке | |
| Щётка металлическая нержавеющая | |
| Плоскогубцы с диэлектрическими рукоятками | |
| Клейма стальные цифровые шрифт №8 | |
| Очки светлые для защиты глаз в процессе сварки | |
| Блокнот и авторучка | + |
| Паспорт | + |
| Сертификат о калибровке или свидетельство о поверке (зависит от набора) | + |
| РД 03-606-03 Инструкция по ВИК | + |
| ГОСТ Р 50.05.08-2018 Визуальный и измерительный контроль | |
| Упаковочная сумка | + |
| Ящик для инструмента на колесах | |
