Комплект ВИК ЭЛИТЕСТ Базовый

Комплект ВИК Элитест Базовый включает оптимальный набор измерительных средств, применяемых для контроля качества основного материала (полуфабрикатов, изделий, заготовок), сварных швов и соединений на сооружениях опасных производственных объектов. Инструменты набора используют во время осуществления технологических операций на этапах входного, операционного и приемочного контроля.

Применение комплекта ВИК Базовый

При визуальном контроле (ВК) комплект ВИК «Базовый» применяется для определения параметров изделий под сварку, конструктивных элементов сварных швов и для выявления дефектов, присутствие которых недопустимо инструкцией РД 03-606-03 (отменен с 01.01.2021). Инструменты набора ВИК «Базовый» позволят провести исследования всех подлежащих осмотру участков: сварных соединений, доступных внутренних и наружных поверхностей, кромок элементов под сварку. Для визуального контроля инструментарий базового набора включает карманный фонарь и просмотровую лупу с подсветкой (3х и 8х). На данном этапе задача состоит в том, чтобы провести дефектоскопию проблемных зон, возникших в том числе при изготовлении и/или транспортировке оборудования.

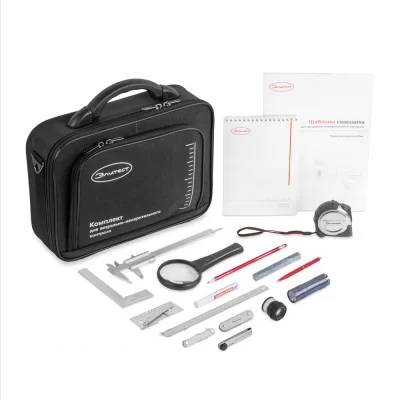

Для проведения измерительного контроля в комплекте предусмотрены универсальный шаблон сварщика, штангенциркуль, металлическая линейка, наборы щупов и радиусных шаблонов, металлический угольник, измерительная лупа (10х) и рулетка. С их помощью проверяются геометрические параметры основного материала и параметры дефектов, выявленных при ВК.

С целью выявления эксплуатационных дефектов инструментами базового комплекта ВИК проводятся исследования на предмет коррозии, изменений формы и отклонений от первоначального положения (дефекты геометрии). Разметка поверхности на объекте контроля проводится несмываемым маркером и термостойким мелком. Для фиксации результатов осмотра в наборе предусмотрены авторучка, карандаш и блокнот.

Квалификация персонала

Допуск к работе с комплектом ВИК «Базовый» имеют аттестованные специалисты по визуально-измерительному контролю (инженерно-технические сотрудники, контролеры сварочных работ). Подготовка специалистов проходит согласно регламенту ПБ 03-440-02. По результатам аттестации выдается удостоверение установленной формы.

Дополнительно

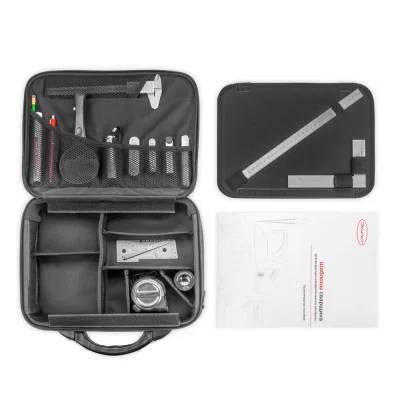

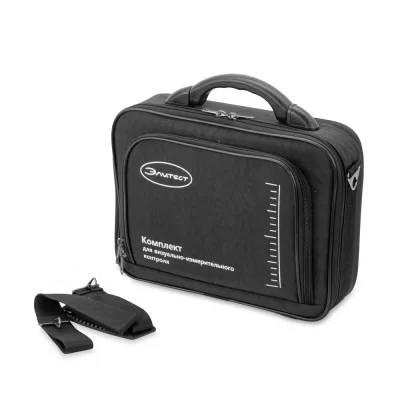

Набор инструментов для ВИК Элитест «Базовый» комплектуется в специальную сумку, изготовленную из прочных и влагостойких материалов. По желанию покупателя стандартный набор будет дополнен другими средствами контроля из каталога.
