Комплект ВИК ЭЛИТЕСТ Эксперт

Комплект ВИК Эксперт разработан для контролеров сварочных работ и специалистов, имеющих аккредитацию на экспертизу и контроль качества основного материала, сварных швов и соединений. Набор предназначен для предприятий, осуществляющих конструирование, строительство и техническое обслуживание сооружений на опасных производственных объектах, системах газоснабжения, оборудования металлургической промышленности и объектах котлонадзора.

Применение комплекта ВИК Эксперт

Инструменты экспертного комплекта ВИК соответствуют регламентам РД-03-606-03 (отменен с 01.01.2021) и РД-34.10.130-96. Применение набора необходимо на следующих стадиях производственного процесса: входной контроль, подготовка и сборка деталей под сварку, контроль качества сварных соединений и конструкций, исправления дефектов и диагностика в период эксплуатации.

На первой стадии инструменты решают задачу контроля производственных дефектов и технологических нарушений в основном материале (полуфабрикатах, изделиях, заготовках). Процедура необходима для того, чтобы проконтролировать качество поступивших элементов непосредственно перед сборкой.

При подготовке элементов к сварке приборы ВИК «Эксперт» позволят соблюсти технологию крепления и расположения деталей, а также провести контроль качества деталей на предмет соответствия геометрических параметров собранных элементов (положение в пространстве, форму) нормативно-технической документации предприятия (НТД).

После сварочных работ средствами измерения ВИК «Эксперт» выполняется контроль за наличием видимых производственных и технологических дефектов. Проводится дефектоскопия доступной поверхностности деталей, определяются параметры швов и соединений. В соответствии с п. 6.5.1 в РД 03-606-03 инструменты набора используются также для послойного контроля в процессе сварки.

На стадии устранения дефектов набор измерительных средств ВИК Элитест «Эксперт» поможет определить полноту исправления проблемных зон, проверить соответствие форм и размеров требованиям нормативов.

В период эксплуатации оборудования комплект ВИК «Эксперт» необходим для выявления поверхностных повреждений элементов конструкций, глубины окисления, толщины стенок материалов, формоизменения и усталости металла.

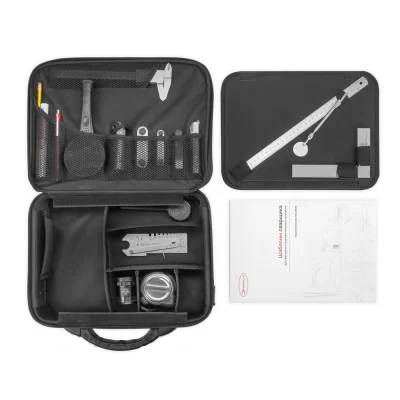

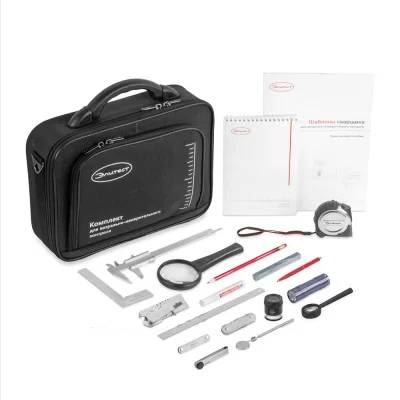

Для проведения вышеперечисленных операций набор ВИК «Эксперт» комплектуется: универсальным шаблоном сварщика, штангенциркулем, металлическими линейкой и угольником, наборами щупов и радиусных шаблонов, лупами просмотровыми с подсветкой и без, измерительной лупой с подсветкой, телескопическим инспекционным зеркалом, карманным фонарем с батарейками и рулеткой. Для фиксации и хранения результатов контроля в наборе ВИК «Эксперт» поставляются USB-флэш-накопитель (16 ГБ), блокнот, ручка и карандаш. Для пометок и записей на объектах контроля применяются несмываемый маркер и высокотемпературный мелок.

Квалификация персонала

К процедурам контроля допускаются инженерно-технические работники и контролеры, имеющие специальное образование, прошедшие практическую подготовку по ВИК и получившие аттестацию в соответствии с ПБ 03-440-02.

Дополнительно

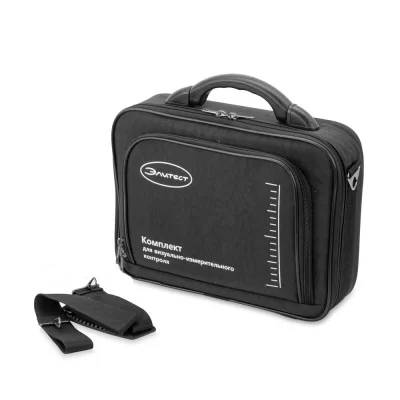

Комплект ВИК Элитест «Эксперт» поставляется в прочной и удобной сумке с демпфирующим наполнителем, который обеспечивает сохранность при транспортировке инструментов.
