Комплект ВИК ЭЛИТЕСТ Газпром

Комплект ВИК «Газпром» разработан специально для проектирующих, строительных и ремонтных предприятий, обслуживающих магистральные и промысловые газопроводы ОАО «Газпром». Комплект предназначен для контроля сварных соединений на газопроводах и инженерных сооружениях, проводящих в том числе стабильный и нестабильный конденсат. Инструменты набора также применяются для осмотра находящихся в эксплуатации вновь сваренных трубопроводов. Состав комплекта ВИК «Газпром» соответствуют стандартам СТО Газпром 2-2.4-083-2006.

Применение комплекта ВИК Газпром

Комплект ВИК Элитест «Газпром» используется для визуально-измерительной дефектоскопии, обнаружения коррозионно-эрозионных включений и контроля параметров сварных соединений. Средства измерений позволяют проводить замеры взаимодействующих дефектов, объединенных в один, определять наиболее опасные участки швов и классифицировать их согласно стандарту ОАО «Газпром».

При визуальном контроле (ВК) инструменты набора позволят определить несоответствие качества деталей и сварных соединений требованиям нормативно-технической документации; и обнаружить недопустимые видимые дефекты основного материала или их косвенные признаки. Для проведения ВК на любой стадии производства (входной, операционный, приемочный контроль) в наборе предусмотрены следующие инструменты: просмотровая лупа, мощный светодиодный фонарь и телескопическое инспекционное зеркало.

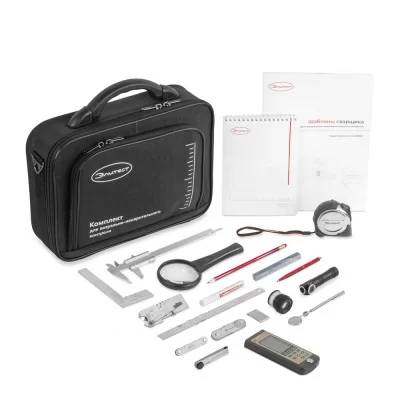

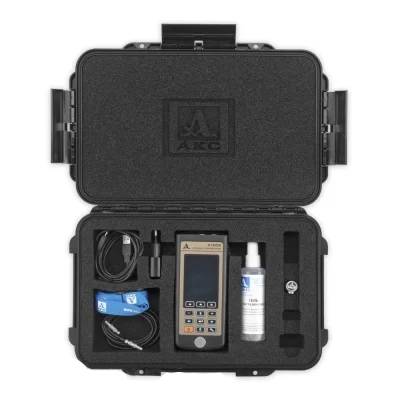

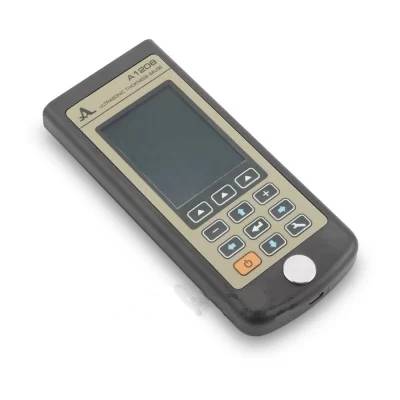

На этапе измерительного контроля инструментами ВИК «Газпром» изучают точные параметры сварных швов и дефектов, обнаруженных при ВК. Также проводят внутренние и наружные замеры, контроль глубины и ширины отверстий, оценку радиусов выпуклых и вогнутых поверхностей, контроль параметров зазоров и углов. Для этого в наборе поставляются измерительная лупа, штангенциркуль, универсальный шаблон сварщика, металлическая линейка, наборы щупов и радиусных шаблонов, угольник и рулетка. Для измерения толщины стенок изделий из черных и цветных металлов (труб, баллонов, котлов) в наборе предусмотрен ультразвуковой толщиномер. Допустимая шероховатость определяется по соответствующему образцу шероховатости.

Для фиксации и хранения результатов визуально-измерительного контроля в наборе ВИК «Газпром» поставляются USB-флэш-накопитель (16 ГБ), блокнот, ручка и карандаш. Для пометок и записей на объектах контроля применяются несмываемый маркер и высокотемпературный мелок.

Требования к лаборатории и персоналу

Специалисты, которые осуществляют визуальный и измерительный контроль должны иметь удостоверение на право выполнения данных работ. Кроме того, лаборатория, предназначенная для ВИК, должна быть аттестована в соответствии с ПБ 03-372-00 и укомплектована необходимым оборудованием, приборами и нормативной документацией.

Поставка набора ВИК

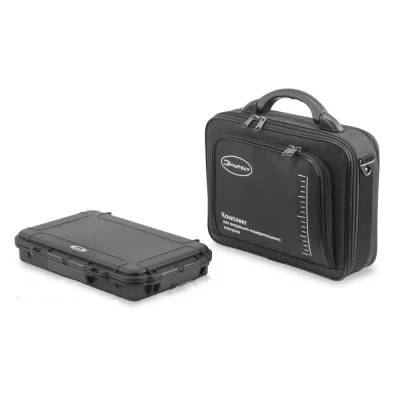

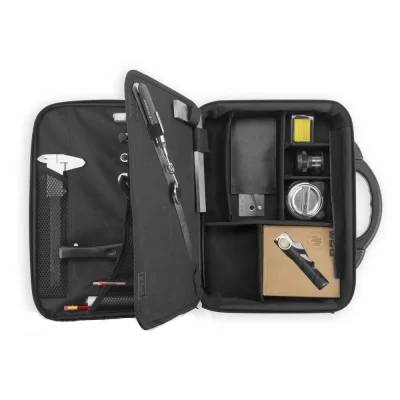

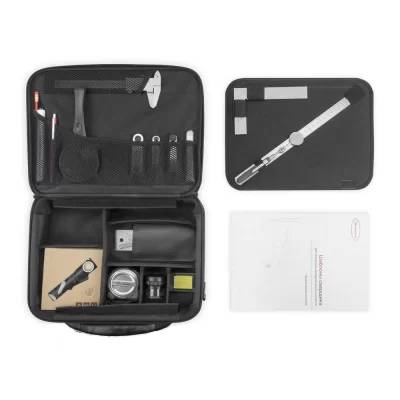

Комплект ВИК «Газпром» поставляется в прочной влагостойкой сумке с отдельными секторами для каждого инструмента. Набор можно расширить дополнительными средствами измерения, в соответствии с потребностями заказчика.
