Комплект ВИК ЭЛИТЕСТ Транснефть

Инструменты ВИК «Транснефть» подобраны специально для уполномоченных лиц (дефектоскопистов) предприятий системы «Транснефть» и прочих организаций, занимающихся проектированием, строительством, обслуживанием, эксплуатацией трубопроводов и стальных вертикальных резервуаров на объектах системы «Транснефть». Средства контроля из набора также используются для обучения специалистов по НК сварных соединений.

Применение комплекта ВИК Транснефть

Измерительные инструменты из набора ВИК «Транснефть» отвечают требованиям стандартов РД-03-606-03 (отменен с 01.01.2021) и РД-25.160.10-КТН-016-15 (п. 8.1.7). Комплект предназначен для контроля геометрических параметров сварных соединений на соответствие требованиям НТД предприятия; дефектоскопии сварных швов; определения расположения дефектов, их размеров и ориентации по поверхности.

Средства контроля ВИК «Транснефть» применяют на разных стадиях производства и строительства магистральных трубопроводов, а также заблаговременно перед изоляционными работами на элементах конструкций. Комплексная дефектоскопия проводится без нарушения целостности соединений, поэтому приборы комплекта используют на разных этапах строительства, капремонта и обслуживания трубопроводов.

При визуальном осмотре контролируется наличие маркировки шва, клейма сварщика, присутствие недопустимых по РД-25.160.10-КТН-016-15 (п. 8.1.10.4) дефектов и наличие зачистки поверхности сварных соединений для проведения других методов НК. На этапе исправления дефектов инструменты набора позволят контролировать ширину зоны зачистки и наличие мест шлифовки околошовной зоны. Для проведения осмотра в комплекте предусмотрены мощный фонарь, две просмотровые лупы и телескопическое зеркало.

Измерительный контроль (ИК) проводятся на предмет соответствия производственно-технической документации (ПТД) параметров швов и одиночных несплошностей. Для осуществления ИК в комплекте ВИК Элитест «Транснефть» предусмотрены следующие мерительные инструменты: измерительная лупа, измеритель сварных швов, штангенциркуль, линейка, наборы щупов и радиусных шаблонов, угольник, рулетка и образец шероховатости. Общие требования к ИК перечислены в РД-25.160.10-КТН-016-15 (таблица 8.2). Для проверки освещенности объекта контроля в наборе ВИК Элитест «Транснефть» предусмотрен люксметр.

Для записей и хранения информации в наборе поставляются авторучка, карандаш, блокнот и USB-флеш-накопитель (16 ГБ). Для пометок непосредственно на объекте контроля в комплекте предусмотрены высокотемпературный мелок и несмываемый маркер.

Комплект ВИК «Транснефть» предназначен для работы дефектоскопистов в сложных полевых условиях, поэтому он используется на подземных, наземных и надземных инженерных сооружениях, насосных станциях и трубопроводах, обеспечивающих приемку, сдачу и транспортировку нефтепродуктов.

Квалификация персонала

В соответствии с РД-25.160.10-КТН-016-15 (п. 9.1.1) специалисты, использующие в работе инструменты ВИК «Транснефть», должны иметь необходимый уровень квалификации по ПБ 03-440-02, а также пройти дополнительную аттестацию в соответствии с ОР-03.120.00-КТН-071-09.

Дополнительно

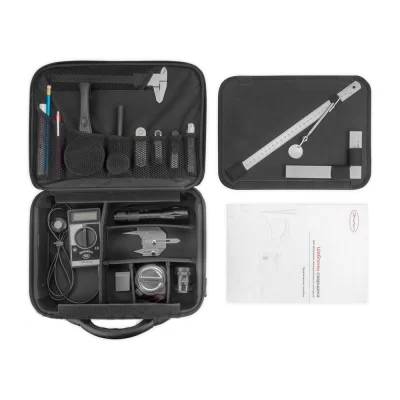

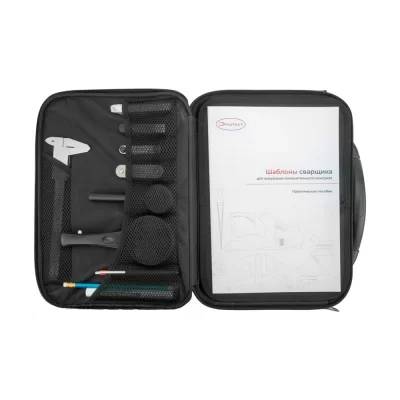

Набор поставляется в прочной и влагостойкой сумке, удобной для переноски и хранения инструментов. По желанию заказчика комплектация ВИК Элитест «Транснефть» может быть расширена дополнительными средствами измерений.
