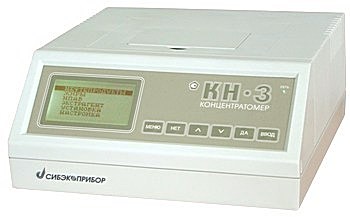

Концентратомер КН-3

КОНЦЕНТРАТОМЕР КН-3 — анализатор нефтепродуктов, жиров и НПАВ в природных объектах

Концентратомер КН-3 предназначен для измерения массовых концентраций:

• нефтепродуктов в пробах питьевых, природных, сточных и очищенных сточных вод;
• нефтепродуктов в пробах почв и донных отложений;
• жиров в пробах природных и очищенных сточных вод;
• нефтепродуктов и жиров (при их совместном присутствии) в пробах питьевых, природных и очищенных сточных вод;
• неионогенных поверхностно-активных веществ (НПАВ) в пробах питьевых, природных и сточных вод;
• углеводородов (суммарно) в пробах атмосферного воздуха, воздуха рабочей зоны, промышленных выбросах.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Концентратомер КН-3 может использоваться в сферах государственного метрологического контроля и надзора в соответствии с Федеральным Законом «Об обеспечении единства измерений»: охрана окружающей среды, здравоохранение, организации экологического направления и природопользования, предприятии химической, нефтехимической, нефтеперерабатывающей, металлургической, пищевой промышленности, морского, речного и железнодорожного транспорта, теплоэнергетики и других отраслей промышленности.

СЕРТИФИКАЦИЯ

Концентратомер КН-3 зарегистрирован в Государственном реестре средств измерений под № 4467010 и допущен к применению в Р о с с и й с к о й Ф е д е р а ц и и, что удостоверяет СВИДЕТЕЛЬСТВО RU.C.31.005.A № 40181 об утверждении типа средств измерений Федерального агентства по техническому регулированию и метрологии.

Концентратомер КН-3 соответствует требованиям нормативных документов ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», что удостоверяет ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ, номер RU Д-RU.АГ95.В.01154 в едином реестре зарегистрированных деклараций о соответствии Таможенного союза.

По результатам экспертной оценки функциональных и метрологических характеристик, проведённой ФБУ «Российский центр испытаний и сертификации «Ростест-Москва», средству измерений концентратомер КН3 трижды присвоен ЗНАК КАЧЕСТВА «За обеспечение высокой точности измерений в аналитической химии».

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия прибора основан на измерении фотометром оптических плотностей раствора нефтепродуктов, жиров и НПАВ в четырёххлористом углероде в инфракрасной области спектра.

РЕЖИМЫ ИЗМЕРЕНИЯ

В отличие от предыдущей модели, концентратомера КН-2м, в концентратомере КН-3 реализовано два режима измерения — одноволновой и двухволновой:

• |одноволновой режим — измеряется разность оптических плотностей исходного (чистого) экстрагента и анализируемого раствора в области (2930 ± 70) см-1 (3,42 мкм), который соответствует области поглощения С-Н связей в СН2- и СН3- группах алифатических и алициклических углеводородов. Особенностью режима является измерение оптической плотности исходного (чистого) экстрагента перед измерением оптической плотности каждого нового анализируемого раствора;
• двухволновой режим — измеряется разность оптических плотностей анализируемого раствора на двух длинах волн. В первом (измерительном) канале используется спектральный участок излучения (2930 ± 70) см-1 (3,42 мкм). Во втором (опорном) канале используется спектральный участок (3333 ± 70) см-1 (3,0 мкм), на котором нефтепродукты, жиры и НПАВ не поглощают ИК-излучение.

Двухволновой режим хорошо зарекомендовал себя при определении нефтепродуктов, жиров и НПАВ в питьевых, природных и очищенных сточных водах, когда в исследуемых пробах отсутствуют вещества, поглощающие излучение опорного канала (3,0 мкм).
Однако, в реальных сточных водах и грунтах могут присутствовать вещества, поглощающие излучение опорного канала, что может привести к недостоверным результатам измерения.
Поэтому при анализе нефтепродуктов, жиров и НПАВ в сильно загрязненных сточных водах и грунтах, где в исследуемых пробах могут присутствовать вещества, поглощающие излучение опорного канала (3,0 мкм), рекомендуется применять одноволновой режим, что позволяет провести измерение с достаточной точностью и достоверностью.

ДОСТОИНСТВА ПРИБОРА

• Наличие двух режимов измерений — одноволнового и двухволнового.
• Высокая достоверность результатов измерений при анализе загрязнённых сточных вод.
• Измерение массовых концентраций нефтепродуктов, жиров и НПАВ без переградуировки прибора.
• При переходе от измерения массовой концентрации одного вещества к измерению другого переградуировка прибора не требуется, так как градуировочные характеристики для всех типов измеряемых веществ хранятся в памяти прибора.
• Большой диапазон измерений массовых концентраций веществ.
• Низкая погрешность измерений.
• |Метрологическая стабильность.
• Экономичность — малый расход реактивов.
• Простота и надежность в эксплуатации.
• Диалоговый режим работы.

Диалоговый режим работы позволяет максимально упростить работу с прибором. Основное меню, появляющееся на дисплее при готовности прибора к работе, содержит шесть режимов:

• НЕФТЕПРОДУКТЫ — измерение массовой концентрации нефтепродуктов в экстрагенте;
• ЖИРЫ — измерение массовой концентрации жиров в экстрагенте;
• НПАВ — измерение массовой концентрации неионогенных поверхностно-активных веществ в экстрагенте;
• ЭКТРАГЕНТ — проверка чистоты экстрагента;
• УСТАНОВКА — режим установки исходных значений;
• НАСТРОЙКА — выбор режима измерения, установка яркости подсветки дисплея, установка громкости сигнала.

Выбор и запуск режима осуществляются при помощи клавиш на лицевой панели.

Самодиагностика работоспособности прибора.

Проверка работоспособности прибора осуществляется автоматически после включения и периодически в процессе работы. В случае нарушения режима измерения на дисплее прибора появляется предупреждающее сообщение.

МЕТРОЛОГИЧЕСКАЯ ПОДДЕРЖКА

Для реализации потенциально высоких метрологических и технических характеристик концентратомеров серии КН предприятием «СИБЭКОПРИБОР» совместно с Новосибирским институтом органической химии им. Н.Н. Ворожцова СО РАН, Институтом неорганической химии СО РАН (ИНХ) и Федеральным центром госсанэпиднадзора Минздрава России разработаны и аттестованы методики выполнения измерений массовых концентраций нефтепродуктов в питьевых, природных и сточных водах, жиров в природных и очищенных сточных водах, неионогенных поверхностно-активных веществ (НПАВ) в питьевых водах и углеводородов (суммарно) в воздушных средах.
Методики соответствуют требованиям ГОСТ Р ИСО 5725-2002 и МИ 2335-2003.

«СИБЭКОПРИБОР» также осуществляет разработку стандартных образцов состава веществ, массовые концентрации которых измеряются с использованием концентратомеров серии КН. Стандартные образцы предназначены для поверки и калибровки концентратомеров серии КН, а также для контроля точности методик количественного химического анализа.
Стандартные образцы соответствуют требованиям ГОСТ 8.315-97 и имеют свидетельства Федерального агентства по техническому регулированию и метрологии об утверждении типа Государственного стандартного образца.

При поставке потребителю каждый прибор комплектуется тремя аттестованными МВИ и одним комплектом ГСО 7822-2000 (НП-Сиб).
Их названия и регистрационные коды приведены в разделе Комплекты поставки.
