Контакт магнитный КМ-1
Загрузка...

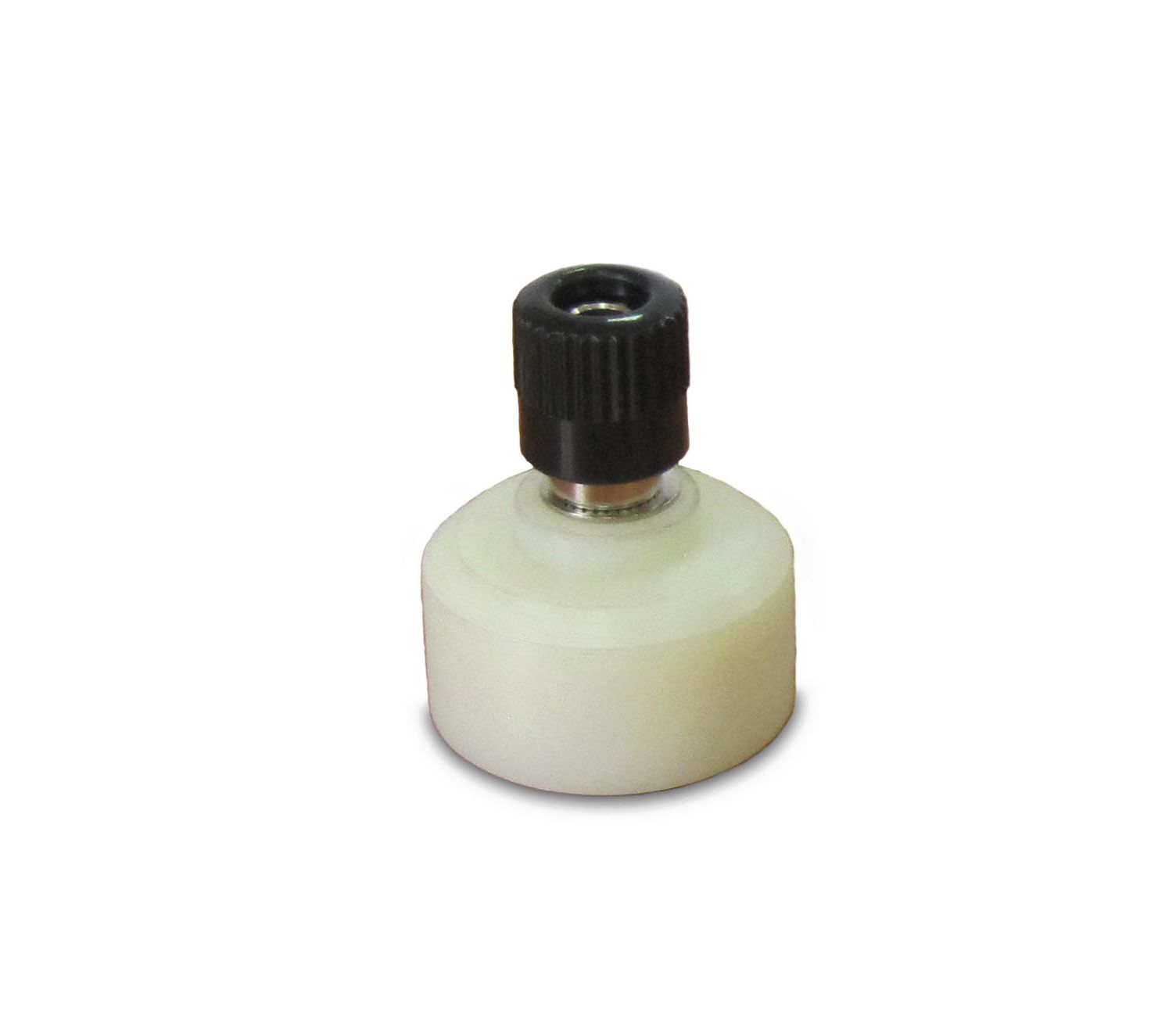

Контакт магнитный КМ-1 — это компактное и удобное в эксплуатации устройство, контактная часть которого представляет собой круглый диск диаметром 24 мм, выполненный из цветного металла и соединенный с клеммой. Клемма используется для подключения соединительного провода измерительного оборудования. Благодаря конструкции клеммы возможно подключение провода как без оконцевания жил, так и с использованием различных разъемов.
Контакт магнитный КМ-1 — используется для фиксации и поддержания постоянного электрического контакта между металлическим сооружением и диагностическим оборудованием. Внутри контакта КМ-1 расположен сверхсильный магнит, который обеспечивает надежный контакт устройства КМ-1 с конструкциями, выполненными из металла, в т.ч. из стали.
ТУ 4276-053-12719185-2014
Область применения КМ-1:
- В шурфах,
- вне контрольно-измерительных пунктов,
- на компрессорных станциях и ПХГ, а также на подземных объектах с выходом на поверхность земли (например, при измерении разности потенциалов «рельс-земля») и др.
Технические характеристики контакта магнитного КМ-1:
| Усилие отрыва от плоской поверхности из стали 20, кг, не менее | 2 |
| Снимаемый (подводимый) ток при контакте по всей площади, А, не более | 5* |
| Переходное сопротивление, Ом, не более | 0,1* |
| Габаритный размеры, мм: | |
| диаметр | 26 |
| высота | 36 |
| Масса, кг, не более | 0,04 |
* зависит от чистоты поверхности и магнитных свойств материала поверхности сооружения
Комплект поставки контакта магнитного КМ-1:
- Контакт магнитный КМ-1 — 1шт.
- Паспорт — 1шт.
