Корреляционный течеискатель «Коршун-11МТА»
Корреляционный течеискатель "Коршун-11МТА"
Комплект с 2-мя радиоканалами, расширен. функциями течепоиска, возможностью трассопоиска, со встроенными аналоговыми и цифровыми шумоподавителями и...
Загрузка...В наличии много
по запросу
по запросу
Корреляционный течеискатель «Коршун-11МТА»
Комплект с 2-мя радиоканалами, расширен. функциями течепоиска, возможностью трассопоиска, со встроенными аналоговыми и цифровыми шумоподавителями и цифровыми анализаторами спектра
Рекомендуемые области применения
- Теплосети
- Водоканал
- Продуктопроводы
Назначение
Течеискатель предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо- и нефтеснабжения независимо от глубины их прокладки, вида грунта.
Характеристики
- Прибор выполнен в индустриальном исполнении: температура работы блоков — от -20°C до +50°C; пыле-, влаго-, виброзащитное исполнение.
- Имеет цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки.
- Имеет возможность ручной и автоматической установки цифровых фильтров с высокой избирательностью и добротностью, при этом автоматически «настраивается» на полосу частот сигналов, которые генерируют утечки.
- Имеет режим двухканального осциллографа с возможностью наблюдения и оценки как выходных сигналов прибора, так и сигналов вибродатчиков.
- Оснащен двумя радиоканалами для передачи сигналов от датчиков в блок оператора и кабельной катушкой с предварительным усилителем для передачи сигналов из радионедоступных помещений.
Особенности
- Введены дополнительные гидрофонные контактные датчики для работы на пластмассовых и чугунных трубах с резиновыми уплотнителями через пожарные гидранты и технологические врезки в трубы.
- Существенно изменены программы цифровой обработки сигналов для обеспечения возможности работы на пластмассовых трубах как с накладными датчиками-акселлерометрами, так и с гидрофонными контактными датчиками.
- Расширены вниз полосы частот выносных блоков и блока оператора до 5 Гц.
- Введен режим автоматического определения скорости распространения гидравлических волн в диагностируемой трубе.
Технические характеристики
| Длина диагностируемого участка трубопровода | до 3000 м |
| Диаметр диагностируемого трубопровода | до 1400 мм |
| Точность (приборная) | +-0,1м |
| Полоса рабочих частот | 5 Гц … 4,5 кГц |
| Чувствительность датчиков | > 0.33 В/g |
| Минимальное давление в трубопроводах | 1,0 …2,0 АТМ |
| Источник питания блока оператора | аккумуляторное, 10,0…15,5 В |
| Потребляемый ток, при Uпит = 12В (10.2В) | не более 1,2 (1,5) А |
| Частота несущей радиоканала | из диапазона 433 – 434.79 МГц |
| Время работы выносного радиоблока без подзарядки встроенного аккумулятора | не менее 8 часов |
| Температурный диапазон работы для датчиков | -40…+140°С |
| Температурный диапазон работы для выносных блоков | -30…+50°С |
| Температурный диапазон работы для блока оператора | -30…+50°С |
| Температура хранения | -40…+60°С |
| Массо-габаритные характеристики: | |
| блок оператора с амортизаторами | 285х205х260 мм; 6,5 кг |
| кабельная катушка с предварительным усилителем и датчиком | 260х255х255 мм; 5,8 кг |
| выносной блок радиоканала с предварительным усилителем | 230х115х310 мм; 4,5 кг |

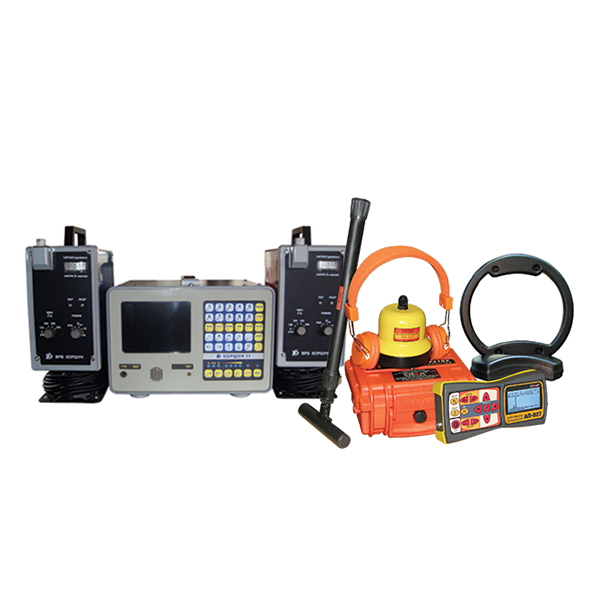

Корреляционный течеискатель в комплекте
- Блок оператора
- Выносные радиоблоки — 2 шт.
- Кабельная катушка с усилителем
- Вибродатчик — 3 шт.
- Держатели вибродатчиков к пластмассовым трубам — 2 шт.
- Переходник для датчиков на штоки и трубы малого диаметра — 2 шт.
- Универсальное зарядное устройство “УЗИП-3”
- Диск с программой ДП-15 для ведения протоколов на ПК
- Тестер-адаптер для контроля блоков течеискателя
- Стереоплеер с записями тестовых утечек
- Головные наушники
- Транспортная сумка — 3 шт.
- Саквояжи
- Методика применения
- Паспорт
Течетрассоискатель в комплекте:
- Приемник «АП-027»
- Генератор АГ-105
- Люкоискатель «ИЭМ-300»
- Комплект акустического датчика «АД-227»
- Электромагнитный датчик «ЭМД-247»
- Элементы питания
- Сумка
- Провода соединительные
- Штырь заземления
- Руководство по эксплуатации
- Cумка
Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок «Успех» и «Атлет» с акустическим датчиком «АД-227» проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик «АД-227» поставляется со съемной ручкой и сменными наконечниками.
Дополнительное оборудование:
- Датчик контроля качества изоляции «ДКИ-117»
- Датчик-определитель дефектов коммуникаций «ДОДК-117»
- Клещи индукционные «КИ-105»
- Накладная рамка «НР-117»
- Комплект «АДМ-227»
- Площадка для установки АД в снег или мягкий грунт
