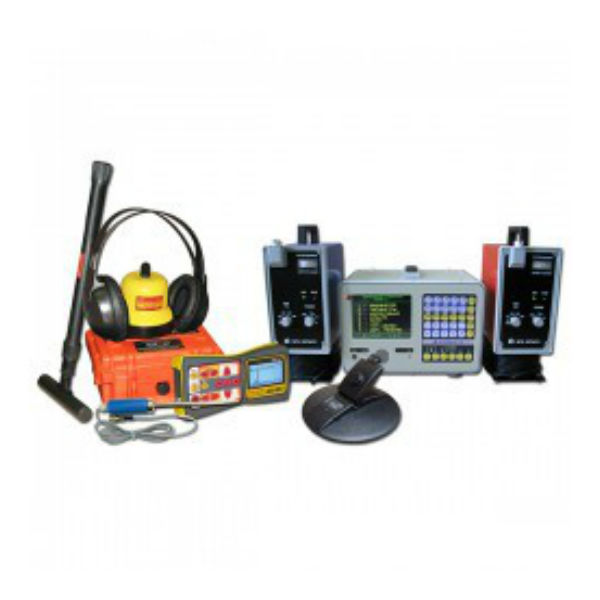

Корреляционный течеискатель Коршун-12ТА
Назначение Коршун-12ТА
Течеискатель «КОРШУН-12ТА» предназначен для определения координат утечек корреляционным и акустическим способами в подземных напорных стальных, чугунных и пластмассовых...
Загрузка...В наличии много
по запросу
по запросу
Назначение Коршун-12ТА
Течеискатель «КОРШУН-12ТА» предназначен для определения координат утечек корреляционным и акустическим способами в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо-, нефтепродуктоснабжения независимо от глубины их прокладки, вида грунта, определения точного местоположения трубопровода и глубины его залегания, поиска люков колодцев под слоем снега, грунта, асфальта.
Основные особенности и преимущества
По сравнению с известными европейскими, канадским, японскими аналогами «КОРШУН-12ТА», как и корреляционные течеискатели типа «КОРШУН-8» – «КОРШУН-11МТА», имеет расширенную комплектность, расширенный температурный диапазон работы, а также имеет лучшие показатели чувствительности и точности при обнаружении утечек.
Течеискатель «КОРШУН-12ТА» превосходит приборы «КОРШУН-8» – «КОРШУН-11МТА»:
- улучшенные показатели чувствительности;
- имеет меньшее энергопотребление, большее быстродействие, позволяет сохранять в постоянной памяти сигналы утечек (выполняя функцию плеера);
- оснащен новой программой по созданию протоколов и базы протоколов с географическими картами прокладки трасс трубопроводов.
Температура работы электронных блоков: от -30 °C до +50 °C, датчиков: от -40 °C до +140 °C. Температура хранения: от -40 °С до +60 °С. По этим характеристикам приборы других производителей существенно уступают приборам «КОРШУН-12ТА». Исполнение – пыле-, влаго- и вибро- защитное.
Базовый комплект обеспечивает поиск утечек в пластмассовых и других немагнитных трубах без использования гидрофонных датчиков.
В прибор встроены цифровые фильтры, которые автоматически «настраиваются» на частотную полосу сигнала утечки.
С целью преемственности с ранними моделями сохранены клавиатура и интерфейс.
Принцип действия Коршун-12ТА
Истекаемая под давлением из трубопровода транспортируемая среда создает гидравлические осесимметричные поперечные волны и вибрации стенок трубопровода, которые преобразуются в электрические сигналы вибродатчиками, устанавливаемыми на трубу с помощью магнитных держателей или специальных механических держателей. Эти сигналы после обработки передаются в блок оператора по радио, где обрабатываются и используются для определения координаты утечки от одного из датчиков.
Общая характеристика комплекта
Прибор «КОРШУН-12ТА»:
- имеет высокое быстродействие, точность и шумозащищенность при определении координаты утечки корреляционным методом;
- предоставляет возможность как для автоматической, так и ручной установки добротных цифровых фильтров, при этом прибор автоматически «настраивается» на полосу частот сигналов, которые генерируют утечки;
- имеет встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
- имеет полосу частот выносных и встроенных блоков от 5 Гц до 4500 Гц;
- имеет режим двухканального осциллографа с возможностью наблюдения и оценки выходных сигналов прибора и вибродатчиков;
- содержит кроме двух радиоканалов для передачи сигналов от датчиков в блок оператора также и кабельную катушку с предварительным усилителем для передачи сигналов из радионедоступных помещений и для резерва;
- определяет местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
- позволяет обследовать участков местности перед проведением земляных работ;
- позволяет найти места пересечения трубопроводов и кабеля;
- позволяет обнаруживать места разгерметизации трубопроводов на глубине до 6 метров акустическим методом;
- позволяет осуществить контроль состояния запорной арматуры.
- позволяет обнаруживать люки колодцев под слоем снега, грунта, асфальта.
| Параметр | Значение |
|---|---|
| Длина диагностируемого участка трубопровода | до 2500 м с жидкостью (зависит от давления и диаметра) |
| Диаметр диагностируемого трубопровода | до 1400 мм |
| Точность (приборная) | ± 0,1 м |
| Полоса рабочих частот | 5 Гц … 4,5 кГц |
| Чувствительность датчиков-акселерометров | 0,3 В/g |
| Минимальное давление в трубопроводах с жидкостью | 1,4…2,0 Атм (при малом давлении длина диагностируемого участка уменьшается) |
| Источник питания блока оператора | аккумуляторное, 10,4…15,5 В |
| Потребляемый ток, при Uпит=12 В (10,4 В) | не более 0.55 А (0.65 А при Uпит менее 11 В) |
| Частота несущей радиоканала, МГц | из диапазона 400–440 |
| Время работы выносного радиоблока без подзарядки встроенного аккумулятора | 10 часов |
| Температура работы: | — для датчиков -40…+140 °С — для выносных блоков -30…+50 °С — для блока оператора -25…+50 °С |
| Температура хранения | -40…+60 °С |
| Массогабаритные параметры | — блок оператора 285х205х260 мм; 6,4 кг — кабельная катушка с датчиком 260х255х255 мм; 5,2 кг — выносной радиоблок с датчиком 230х115х310 мм; 4,1 кг |
| Генератор «АГ-105» | |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 «8.2» / 32768 «33» |
| Режим работы | |
| «Антенные» режимы | Встроенная передающая антенна «LC» |
| Внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12сек Частота следования посылок 1Гц |
| Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) Соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 — при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» |
| 3 — при частоте 32768Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» |
| 0,1 — при частотах 8192Гц «8.2» / 32768Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 — в двухчастотном режиме модуляции «2F» |
| 40 -в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 — При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 — При частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» |
| Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А |
| Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: — ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»; — ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33». |
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» |
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» | |
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» | |
| «Бесконтактное» подключение с применением индукционных передающих «клещей» | |
| Конструктивные параметры | |
| Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса — кейса) |
| Приемник «АП-027» | ||
|---|---|---|
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ/НР | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Электромагнитный датчик «ЭМД-247» | |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Датчик акустический «АД-227» | |
|---|---|
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,5 |
| Люкоискатель ИЭМ-300 | ||
|---|---|---|
| Скорость сканирования поисковым элементом над поверхностью контролируемого объекта, м/с | 0 …0,5 | |
| Максимальная глубина обнаружения, м | ||
| Крышки колодцев | до 0,6 | |
| Пластины 100x100x1 мм | до 0,4 | |
| Монета (22мм) | до 0,15 | |
| Параметры окружающей среды | ||
| Температура окружающего воздуха, °С | -5 …+50 | |
| Относительная влажность (при Т=25°С), % | до 98 | |
| Атмосферное давление, мм рт.ст. | 630 …800 | |
| Вероятность обнаружения металлических объектов | не менее 90% | |
| Питание | одна батарея 9В (Тип Е, Корунд) или аккумулятор | |
| Габаритные размеры прибора, мм | 280х60 | |
| Вес, кг | не более 1,0 | |
| Время установления рабочего режима, с | не более 5 | |
- Блок оператора — 1 шт.
- Выносной радиоблок с предварительным усилителем и фильтрами – 2 шт.
- Кабельная катушка с предварительным усилителем – 1 шт.
- Водозащищенные накладные вибродатчики, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели – 3 шт.
- Держатели датчиков для пластмассовых и немагнитных труб – 2 шт.
- Переходник для установки датчиков на штоки задвижек в трубах с ППУ – 2 шт.
- Головные наушники – 1 шт.
- Универсальное двухканальное зарядное устройство «УЗИП-3» с источником 12В – 1 шт.
- Блок контроля (с адаптером и плеером) – 1 шт.
- Методика применения – 1 шт.
- Комплект служебных кабелей – 1 шт.
- Транспортная сумка-саквояж – 3 шт.
- Генератор «АГ-105»
- Приёмник «АП-027»
- Электромагнитный датчик «ЭМД-247»
- Комплект акустического датчика «АД-227»
- Комплект «АДМ-227»
- Головные телефоны
- Сумка для течетрассоискателя
- Люкоискатель ИЭМ-300
- Сумка для люкоискателя
