Корреляционный течеискатель с функцией диагностирования запорной арматуры «Искор-420Д»
Корреляционный течеискатель с функцией диагностирования запорной арматуры "Искор-420Д" .
Многофункциональный комплект с расширенными функциями течепоиска, возможностью трассопоиска и обнаружения...
Загрузка...В наличии много
560500 руб.RUB
Корреляционный течеискатель с функцией диагностирования запорной арматуры «Искор-420Д» .
Многофункциональный комплект с расширенными функциями течепоиска, возможностью трассопоиска и обнаружения люков колодцев и с функцией диагностирования запорной арматуры.
Рекомендуемые области применения
- Теплосети
- Водоканал
- Продуктопроводы
Выполняемые функции
- Поиск места разгерметизации трубопровода.
- Трассировка и определение глубины залегания коммуникаций.
- Уточнение места повреждения трубы с поверхности земли.
- Определение места нахождения люков (под снегом, грунтом, асфальтом).
- Контроль состояния запорной арматуры.
Основные преимущества
- наличие радиоканала;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации;
- трассировка и определение глубины залегания коммуникаций;
- удобство в эксплуатации;
- уточнение места повреждения трубы с поверхности земли;
- определение места нахождения люков.
Область применения
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных и стальных труб;
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Технические характеристики
| Диаметр контролируемого трубопровода, мм | 25 … 800 |
| Длина диагностируемого участка трубопровода, м | до 1500 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Точность определение места утечки, м | до 0,2 |
| Питание вычислителя коррелятора, В | 12В |
| Усилителей, радиостанции | 7,2 В |
| Температура окружающей среды, оС | -20 … +45 |
| Выходная мощность генератора, Вт | до 40 |
| Частота генерации, Гц | 512; 1024; 8192, одновременно 3 частоты |
| Режим работы приемника, Гц | 50, 100, 512, 1024, 8192, “ШП” |
| Глубина обнаружения крышки люка, м | до 0,6 |

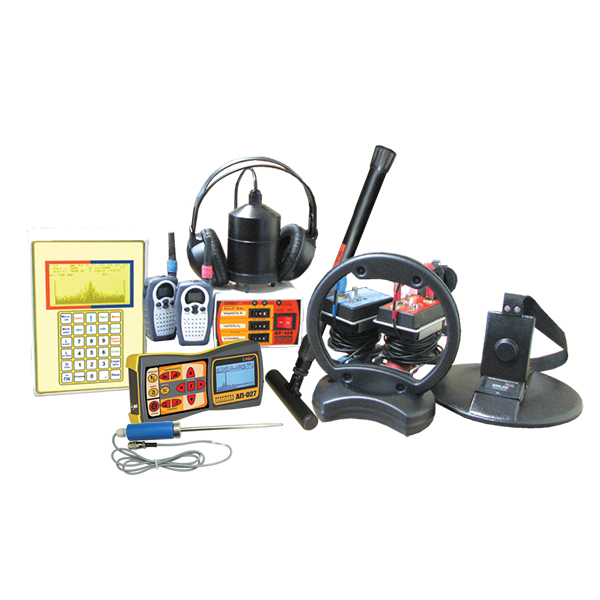

Состав комплекта:
- Пьезоэлектрические датчики (красный и синий) 2 шт.
- Усилители (красный и синий) с держателями 2 шт.
- Радиопередатчик и радиоприемник сигналов датчиков (PC)
- Вычислительное корреляционное устройство (ВУ)
- Зарядное устройство ВУ
- Зарядное устройство PC
- Программа записи на ПК
- Кабели проводной связи
- Генератор «АГ-114.1»
- Приемник «АП-027»
- Электромагнитный датчик «ЭМД-247»
- Антенна рамочная «ИЭМ-301.3»
- Комплект акустического датчика «АД-227»
- Комплект «АДМ-227»
- Люкоискатель «ИЭМ-300»
- Головные телефоны
- Провода удлинительные
- Транспортная сумка
Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок «Успех» и «Атлет» с акустическим датчиком «АД-227» проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик «АД-227» поставляется со съемной ручкой и сменными наконечниками.
Дополнительное оборудование:
- Датчик контроля качества изоляции «ДКИ-117»
- Датчик-определитель дефектов коммуникаций «ДОДК-117»
- Клещи индукционные «КИ-110»
- Накладная рамка «НР-117»
- Площадка для установки АД в снег или мягкий грунт
