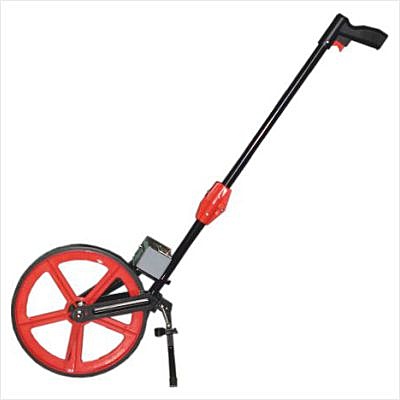

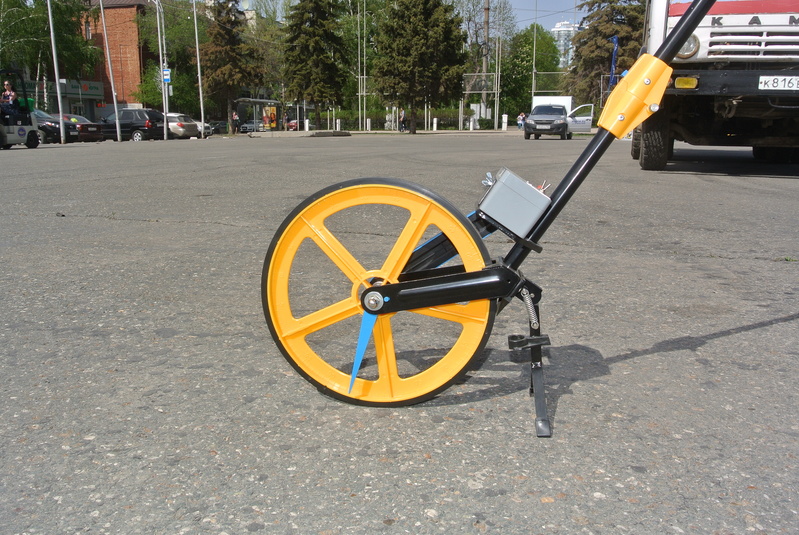

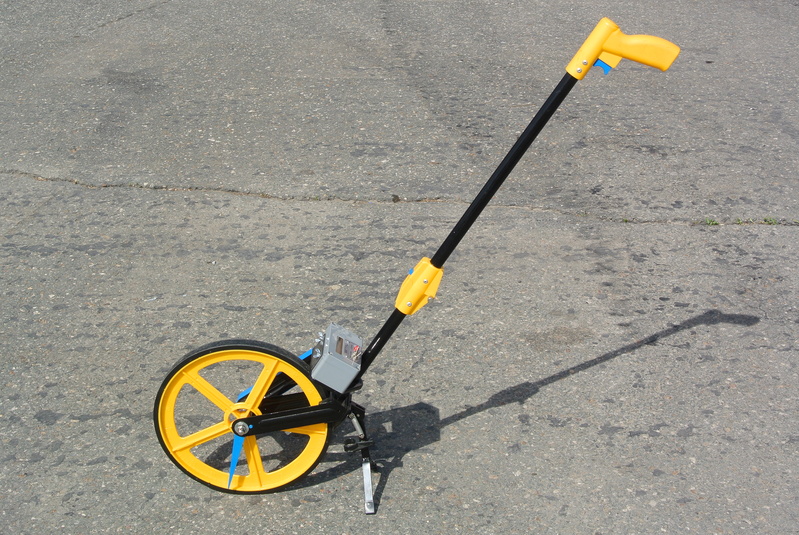

Курвиметр полевой КП-230С
Предназначены для измерения длины пути, пройденного мерным колесом на поверхности с твердым покрытием.
Измерения проводятся прокатыванием рабочего колеса прибора с отсчетом показаний на электронном индикаторе.
Принцип действия курвиметра заключается в контроле числа оборотов колеса, свободно катящегося по измеряемой поверхности и преобразовании этой величины в длину пройденного пути.
Курвиметр выпускается двух моделей:
- модель КП-230С — с электронным блоком индикации и складной двухсекционной штангой с шарнирным соединением секций;
- модель КП-230С-01 — с электроным блоком индикации и съемной штангой для применения в составе устройства для контроля геометрических параметров автомобильных дорог КП-232С.

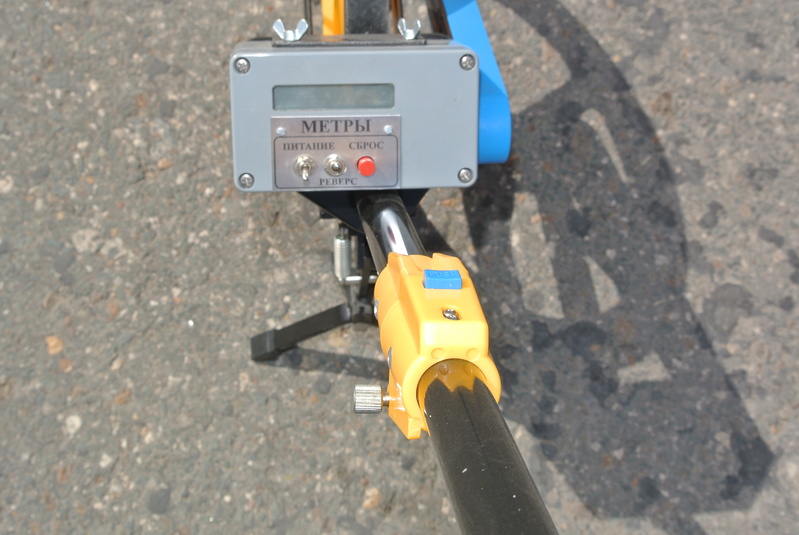

В курвиметре число оборотов колеса регистрируется оптоэлектронным преобразователем и отображается в цифровом виде на жидкокристаллическом индикаторе. Источником питания для электронного блока индикации служат малогабаритные элементы питания.
В целях предотвращения несанкционированного доступа к элементам регулировки курвиметра предусмотрены места пломбирования. Пломбами закрываются места крепления крышки электронного блока индикации.
Наклейка ГМС «Знак поверки» размещается на электронном блоке индикации.
Необходима поверка. Основные средства поверки — рулетка измерительная по ГОСТ 7502-98.
ТУ 4389-002-93000278-07 «Курвиметры полевые КП-230С и КП-230С-01. Технические условия».
Технические характеристики:
- Диапазон измерений, м: от 0,8 до 999,99
- Пределы допускаемой абсолютной погрешности измерений, м: ±(0,005L+0,01), где L — действительное значение измеренной величины, м
- Цена единицы наименьшего разряда, м: 0,01
- Номинальное напряжение питания: В 6
- Потребляемый ток, мА, не более: 5
- Масса (без упаковки), кг, не более 2,5
- Габаритные размеры, мм, не более: — в рабочем состоянии: 1250х150х400, в транспортном состоянии: 600х150х400
Условия эксплуатации:
- диапазон рабочих температур, ˚С от минус 10 до плюс 40
- относительная влажность, %, не более 98
Средний срок службы, лет, не менее 5
