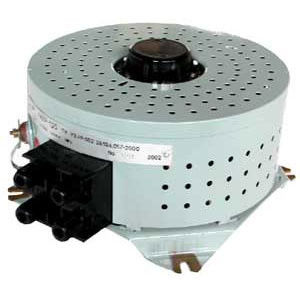

Лабораторный трансформатор ЛАТР 1,25(2,5)
Автотрансформатор типа ЛАТР (лабораторный трансформатор) предназначен для плавного регулирования напряжения переменного тока частоты 50 или 60 Гц при различных электротехнических работах.
Трансформаторы ЛАТР являются однофазными.
Автотрансформаторы типа ЛАТР должны быть надежно заземлены.
Эксплуатация со снятой оболочкой запрещена. ЛАТРы относятся к измерительным приборам нестойким к короткому замыканию, поэтому их необходимо включать в сеть, которая защищена плавкими предохранителями с током плавкой вставки не превышающей соответственно 10А для ЛАТР-1,25 и 20А для ЛАТР-2,5.
Допускается эксплуатация автотрансформаторов при высоте над уровнем моря до 2000 метров, однако ток нагрузки должен быть уменьшен на 2,5% на каждые 500 метров высоты.
Технические характеристики:
- Номинальное первичное напряжение трансформаторов ЛАТР — 220В
- Пределы регулирования – 0-250 В.
Номинальный ток нагрузки на ЛАТР:
- ЛАТР — 1,25 – 5 А
- ЛАТР — 2,5 – 10 А.
- Ток холостого хода — не более 0,5А
- КПД автотрансформатора — не менее 94%
Габаритные размеры, мм:
- ЛАТР — 1,25 – 235х145х200
- ЛАТР — 2,5 — 235х130х200.
Масса, кг:
- ЛАТР — 1,25 – 6,0
- ЛАТР — 2,5 — 8,0.
Полный установленный срок службы не менее 12 лет,при наработке на отказ не менее 6250 часов.
Положение автотрансформатора ЛАТР при эксплуатации — произвольное, режим работы — продолжительный.
Комплектация:
- лабораторный трансформатор
