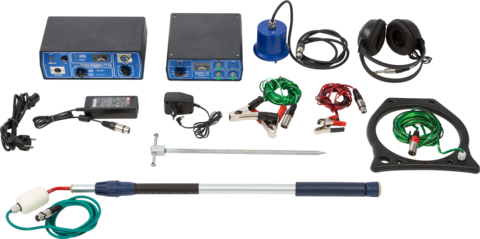

ЛИДЕР-1111 ТЕЧЕ-ТРАССОПОИСКОВЫЙ КОМПЛЕКТ

ЛИДЕР-1111 ТЕЧЕ-ТРАССОПОИСКОВЫЙ КОМПЛЕКТ

ПРЕДНАЗНАЧЕНИЕ:

Профессиональное решение для наиболее эффективного поиска утечек в трубопроводах скрытого залегания. Быстрое определение трассы прохождения трубы с помощью электромагнитного зонда и генератора. Экономия усилий и времени при аварийных работах с помощью современных технологий. Максимальное удобство течетрассопоиска, используемое в диагностических лабораториях многих инжиниринговых компаний.

Заблаговременное обнаружение скрытых токопроводящих коммуникаций (трубы, кабели, линии катодной защиты и пр.) перед проведением земляных работ. Стопроцентная страховка от случайного повреждения инженерных сетей и связанных с этим административных и экономических последствий.

ВОЗМОЖНОСТИ ТЕЧЕПОИСКА:

• Фиксация шумов на глубине до 6 метров под любым видом грунта (земля, песок, щебень, асфальт, бетон и пр.)
• Точность локализации протечек до 0,1 метра

 ВОЗМОЖНОСТИ ТРАССОПОИСКА:

• Быстрое обнаружение скрытых трасс токопроводящих коммуникаций  (трубы, кабели, линии катодной защиты и пр.)на глубине до 10 метров
• Трассировка трубопроводов и кабелей на дальности до 3 километров от точки подключения генератора
• Определение глубины пролегания любых токопроводящих инженерных сетей
• Определение мест пересечения трубопровода и кабеля
• Бесконтактный способ подключения генератора к инженерным сетям с помощью рамочной антенны

УДОБСТВО ЭКСПЛУАТАЦИИ:

Если трасса трубопровода, в котором вы подозреваете наличие дефекта изначально неизвестна, то выявить ее будет делом нескольких минут. Подключив генератор к трубе и задав на нем частоту «подсвечивающего» сигнала вы легко сможете отследить его с помощью входящего в комплект электромагнитного датчика-зонда. Подключение возможно, как гальванически через зажимы типа «крокодил», так и бесконтактно через рамочную антенну. Подсоединенный к универсальному приёмнику преобразует электромагнитный сигнал в электрический, который оператор может контролировать, как визуально (по высокоинерционному индикатору), так и акустически (через наушники).

Аналогичный подход можно применять для трассировки неизвестных подземных коммуникаций в режиме трассопоиска. Для этого в приемнике предусмотрены дополнительные режимы:

• «50 Гц»:
• для обнаружения силовых двух- и трехфазных кабелей;
• для обнаружения стальных и чугунных трубопроводов (со свинцовой зачеканкой);
• «100 Гц»:
• для обнаружения стальных газопроводов и нефтепродуктопроводов с катодной защитой;
• «1450 Гц» и «Широкая полоса»:
• для обнаружения прочих металлических трубопроводов;
• для обнаружения телефонных, кабелей связи, интернет, оптика (в броне), линий заземления и молниезащиты;
• для работы с генератором
• «9820 Гц»:
• только для работы с генератором

Когда трасса прохождения трубопровода выявлена, то достаточно будет сделать лишь несколько контрольных измерений уровня шума, чтобы выявить место утечки. Специальные выступы на основании корпуса акустического датчика обеспечивают устойчивость и точное позиционирование. Удобное крепление позволяет освободить руки и сконцентрироваться на анализе сигналов датчика через индикатор или наушники.

Система отстройки от посторонних шумов с помощью режимов «Широкая полоса» и «Полосовой фильтр» обеспечивает максимальную эффективность течепоиска. Регулировка усиления производится плавным вращением рукоятки потенциометра. Морозостойкое и пылевлагозащищенное исполнение универсального приемника позволяет эксплуатировать комплект при любых погодных условиях.

АЛЬТЕРНАТИВА

ЛИДЕР-1111 является прекрасной возможностью воспользоваться эффективным оборудованием из профессиональных диагностических лабораторий инжиниринговых компаний. Если же спектр ваших задач менее широк, а условия поиска не столь разнообразные и сложные, то вы также можете обратить ваше внимание на более экономичные модели: ЛИДЕР-1100 или ЛИДЕР-1110
