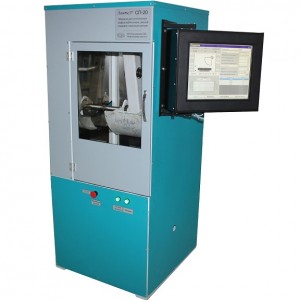

ЛинтеЛ СП-20
Машина для уплотнения асфальтобетонных смесей гладким стальным катком
Реализованные стандарты: EN 12697-33
Конструктивное исполнение машины моноблочное, напольного типа.
В качестве панели управления используется встроенный ПК с сенсорным дисплеем 17.
Машина предназначена для подготовки проб асфальтобетона, согласно EN 12697-33, с целью их испытаний на определение колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса на установке ЛинтеЛ® КНК-20 согласно EN 12697-22, требованиям ОДМ 218.03.017-2011.
Машина обеспечивает автоматическое выполнение следующих функций:
• автоматическое выполнение заданного количества циклов движения секторного катка;
• автоматическое измерение толщины образца во время уплотнения;
• запоминание до 1000 результатов уплотнения и таблиц, вывод графика уплотнения по данным таблиц;
• расчёт требуемых показателей по (ПНСТ) EN 12697;
• вывод результатов испытаний на внешнее устройство печати;
• наличие функций тестирования и самодиагностики;
• вывод сообщений об ошибочных ситуациях.
Технические характеристики ЛинтеЛ СП-20:
| Внутренние размеры ячейки | |
| — длина | 320±0,2 |
| — ширина | 260±0,5 |
| — высота | 91±2,0 |
| толщина нижней плиты ячейки | 8 мм |
| Максимальная скорость подъема стола | 96 мм/мин |
| Максимальный ход стола | 105 мм |
| Количество прокатов в минуту | 40 |
| Допустимая толщина образцов | от 30 до 80 мм |
| Точностные характеристики | |
|---|---|
| Точность измерения толщины | 2,5 мм |
| Точность измерения нагрузки в диапазоне от 3000Н до 30000Н | 5 % |
| Максимальная нагрузка на образец* | 30 000 Н |
| Номинальное время термостатирования | 6 ч. |
| Эксплуатационные характеристики | |
|---|---|
| Потребляемая мощность, в рабочем режиме |
не более 3500 Вт |
| Потребляемая мощность, в режиме ожидания |
не более 50 Вт |
| Габаритные размеры | 1705 х 1350 х 780 мм (высота x ширина x глубина) |
| Масса | 668 кг |
| Температура окружающего воздуха | от +15 до +35 °C |
| Относительная влажность воздуха | от 30 до 80 % |
| Давление | от 90,6 до 106,6 кПа |
| Напряжение | от 187 до 242 В |
| Частота | от 49 до 51 Гц |
| Вероятность безотказной работы за 1000 ч. не менее | 0,96 |
| Среднее время восстановления | 4 ч |
| Срок службы | 6 лет, не более 15 000 часов |
| Гарантийный срок эксплуатации | 1 год, не более 2 500 часовv |
| Безопасность | |
|---|---|
| Электробезопасность | Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 |
| Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
* — возможность применения максимальной нагрузки зависит от состава смеси. Применение максимальной нагрузки на неуплотненной смеси может вызвать застревание сектора
Комплект поставки ЛинтеЛ СП-20:
| Машина ЛинтеЛ СП-20 | 1 шт. |
| Форма для образца | 1 шт. |
| Короб | 1 шт. |
| Подкладка (20мм) | 2 шт. |
| Подкладка (10мм) | 1 шт. |
| Стержень фиксирующий | 2 шт. |
| Калибровочная пластина (30мм) | 1 шт. |
| Ручка поворотная | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Дополнительно (по отдельному заказу) | |
|---|---|
| ЛинтеЛ УППА-10 | Устройство подготовки проб асфальтобетона Устройство предназначено для приготовления пробы асфальтобетонной смеси для дальнейших испытаний в соответствии с ГОСТ 9128-2009 или в соответствии с утвержденной или разрабатываемой рецептурой |
| ЛинтеЛ КНК-20 | Машина для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса Машина предназначена для определения чувствительности асфальтобетонов к деформации под нагрузкой в лабораториях, занимающихся контролем качества асфальтобетонных покрытий |
| Система сбора данных ЛинтеЛ Линк |
Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
| Лабораторная информационная система ЛинтеЛ ЛИС |
Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
| Наименование | Пределы измерения | Класс точности(погрешность) | Назначение |
|---|---|---|---|
| Штангенциркуль ШЦ1-160-0,05 | 0…160 мм | ±0,05мм | Измерение размеров образца |
| Секундомер СОСпр-2б-2-000 | (1-60) с (1-60) мин | КТ 2 ±1,8 с за 60 мин | Проверка частоты циклов катка |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
