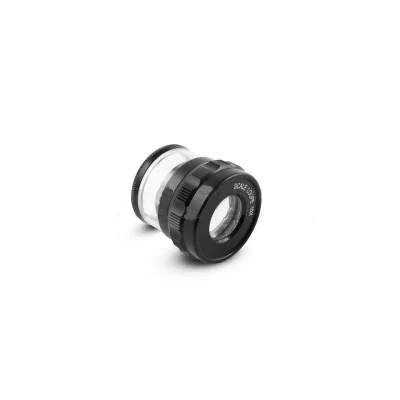

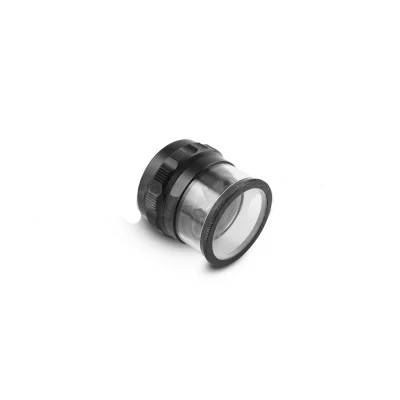

Лупа измерительная ЛИ-3-10х-У Элитест

Измерительная лупа ЛИ-3-10х-У предназначена для проведения угловых, линейных и радиусных измерений при визуально-измерительном осмотре на входном, операционном и приемочном контроле. Лупу применяют на этапах изготовления и обработки изделий (деталей, заготовок, элементов) в легкой, топливной, энергетической и многих других отраслях промышленности. Инструмент имеет трехлинзовую корригированную оптическую систему с десятикратным увеличением и диоптрийной подвижкой, выполненную в пластиковой оправе. Измерения проводятся с помощью шкалы, размещенной в основании корпуса.

Применение измерительной лупы

Лупу ЛИ-3-10х-У используют в измерительных, дефектоскопических, исследовательских лабораториях, а также на производственных участках в разных отраслях промышленности. Инструмент необходим для измерения параметров дефектов сварных швов, в том числе на прилегающих к ним зонах термического влияния и основного металла; контроле формы (ГОСТ 23479-79 п. 1.2); проверки элементов на предмет соответствия нормативно-технической документации предприятия.

В момент проведения измерений лупа должна быть вплотную установлена на поверхность объекта контроля и сфокусирована до получения четкого изображения измеряемого участка.

Особенности

Главной особенностью измерительной лупы ЛИ-3-10х-У является ее универсальность – она объединяет функции лупы с десятикратным увеличением, угломера, радиусмера и линейки. ЛИ-3-10х-У позволяет быстро и точно определять такие геометрические параметры мелких деталей, как длина, угол, радиус и толщина. Поэтому данный инструмент востребован у широкого круга инженерно-технических специалистов, в том числе для обучения дефектоскопистов и сварщиков.

Преимущества

Измерительная лупа ЛИ-3-10х-У имеет плавное, удобное фокусирующее кольцо для ручной регулировки, позволяющее пользователю получить качественное изображение без смещения фокуса. Четкое увеличение сохраняется по всей площади измерения.

Измерительные лупы ЛИ-3-10х-У изготовлены в соответствии с ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования», а также отвечают регламенту РД-03-606-03 (таблица Д1).

Поставка измерительной лупы

Измерительная лупа ЛИ-3-10х-У поставляется в картонной коробке с защитной крышкой для окуляра. По заказу покупателя лупа включается в наборы инструментов ВИК. Оформить заявку или проконсультироваться с менеджером можно в «Онлайн консультанте» или по бесплатному телефону 8 800 505 47 58.
