Магнитнопорошковый дефектоскоп Isotest 60 E
Загрузка...Магнитнопорошковый дефектоскоп Isotest 60 E

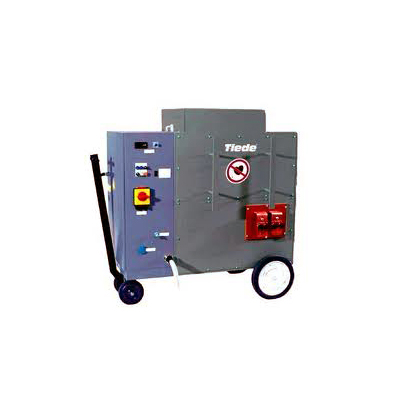

Дефектоскоп Tiede Isotest 60 E позволяет проводить неразрушающий контроль магнитопорошковым методом.
Isotest 60 E предназначен для намагничивания контролируемых изделий при помощи как переменного, так и постоянного двухполупериодного тока.
Сильноточные передвижные дефектоскопы серии Isotest Eобеспечивают намагничивание переменным током с частотой 50 Гц, двухполупериодным трехфазным постоянным током с пиковым значением 6000 А.
Функции Isotest 60 E:
- Механический переключатель полярности
- Механический переключатель «постоянный ток / переменный ток»
- Размагничивание проводится переменным током с частотой 50 Гц
- Электронное низкочастотное многоступенчатое размагничивание (до 30 импульсов)
- Управление характеристиками электрического тока
| Переменный ток | |
| Эффективное значение, А | 4200 |
| Пиковое значение, А | 6000 |
| Двухполупериодный постоянный ток(5% колебание напряжения) | |
| Эффективное значение, А | 6000 |
| Пиковое значение, А | 12000 |
| Прим.значение тока короткого замыкания, А | 12400 |
| Рабочие характеристики | |
| Электропитание, В | 3х400 |
| Частота, Гц | 50 |
| Мощность, кВт | 150 |
| Напряжение холостого хода, макс, В | 18 |
| Рабочее напряжение, В | 24 |
| Рабочий цикл, % | поток: 25с прерывание: 90с |
| Длина высоковольтного кабеля, м | 8х4,5 |
| Поперечное сечение, мм2 | 150 |
| Габариты | |
| Размеры, мм | 1760х910х1725 |
| Вес без высоковольтных кабелей, включая колеса и без сильноточного кабеля, кг |
790 |
Принадлежности для дефектоскопа Isotest 60 E:
1. Кабель высоковольтный (056 030) Тип B (сечение 95 мм2, длина 3 м), в комплекте — 8 шт. Возможна поставка кабелей необходимой длины
2. Пистолетные рукоятки для установки полюсных наконечников (056 200) 1 ручка с управляющим кабелем и кнопкой 1 ручка без управляющего кабеля
3.Полюсные наконечники (129 112) Тип C, Рабочий ток до 3000-8000 А
4.«Липучки» магнитные (129 102) Тип DIX PM 70, в комплекте — 8 шт.
5. Педальный выключатель (056 225)
6. Замкнутые намагничивающие катушки Замкнутые намагничивающие катушки, работающие от переносных источников питания Tiede
7. Шарнирная намагничивающая катушка Шарнирная намагничивающая катушка с легкоуправляемой блокирующей рукояткой
|
