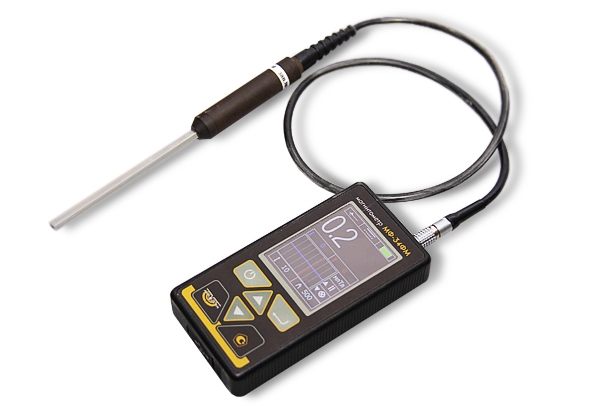

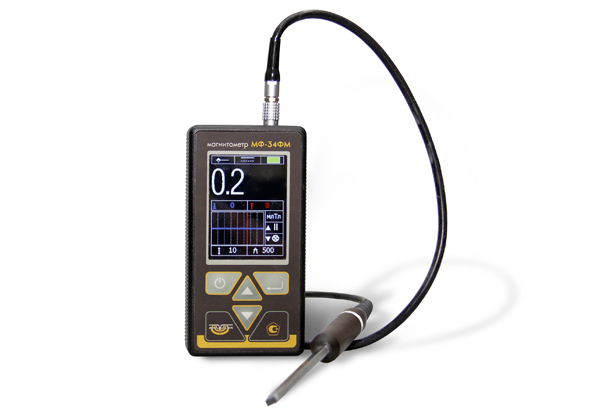

Магнитометр МФ-34ФМ МАГНОСКАН
Загрузка...
Универсальный магнитометр МФ-34ФМ МАГНОСКАН предназначен для измерения магнитного поля ферромагнитных изделий и является незаменимым средством контроля качества намагничевания /размагничивания изделий при проведении сварочных работ с использованием технологии электронной и электродуговой сварки, а также деталей при проведении магнитного неразрушающего контроля. Кроме того, может применяться при контроле методом «магнитной памяти» для выявления участков спонтанной намагниченности.
Прибор имеет функции измерения:
- Напряженности (индукции) постоянного магнитного поля;
- Пикового значения напряженности (индукции) переменного магнитного поля;
- Среднеквадратичного значения напряженности (индукции) переменного магнитного поля;
- Пикового значения напряженности (индукции) однократного импульса магнитного поля;
- Градиента напряженности (индукции) постоянного магнитного поля.

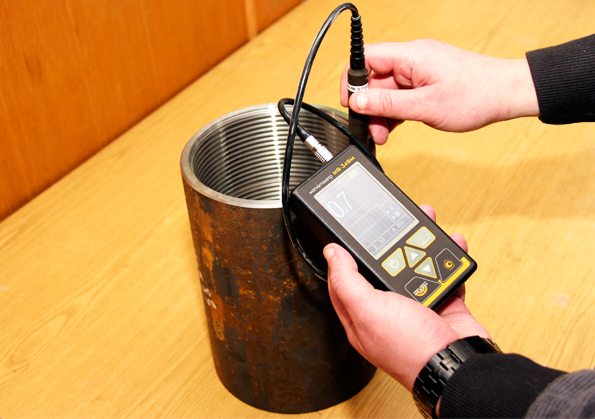

Магнитометр (тесламетр) МАГНОСКАН может использоваться для оценки остаточной намагниченности и выявления локальных магнитных полюсов, для контроля намагничивания при использовании постоянного, переменного, выпрямленного электрического тока промышленной частоты, измерения амплитуды однократных намагничивающих импульсов поля. Прибор позволяет проводить измерения напряженности поля в единицах А/см и А/м или индукции в ед. мТл и мкТл, градиента напряженности в единицах А/см2.
Особенности МФ-34ФМ МАГНОСКАН:
- Широкая номенклатура используемых преобразоватлей: магниторезистивный, дачтик Холла, феррозондовый
- Широкий диапазон измеряемых постоянных, переменных и импульсных полей
- Графическое отображение измерений (осцилограмма)
- Возможность регистрации наличия и величины обратного выброса при выключении тока намагничивания по показаниям осцилограммы
- Эргономичный ударопрочный корпус из алюминия и ABS пластика
- Встоенный Li — Ion аккумулятор с зарядкой от USB
- Большой цветной ЖК дисплей 320 х 240
- Разъем подключения преобразователей LEMO 0B
Технические характеристики МФ-34ФМ МАГНОСКАН:
| Диапазон измерения для преобразователя П-1М/С, А/см (мТл) | ±8-2400 (1-300) |
| Диапазон показаний для преобразователя П-1М/С, А/см (мТл) | ±8-4800 (1-600) |
| Диапазон измерения для преобразователя Г-2С, А/м (мкТл) | ±1-1600 (1-2000) |
| Диапазон измерения для преобразователя ФП-34, А/м (мкТл) | ±1-1600 (1-2000) |
| Дискретность измерения для преобразователя П-1М/С, А/см (мТл) | 1(1) |
| Дискретность измерения для преобразователя Г-2С, А/м (мкТл) | 1(1) |
| Единицы измерения | А/см, А/м, мТл, мкТл, Гаусс, А/см2 |
| Предел допускаемой абсолютной погрешности, Где Н – измеряемая величина | ± (0,03*Н+2) |
| Относительная погрешность для сильных полей в диапазоне 300-600 мТл, % | не более 10 |
| Диапазон частот переменного магнитного поля, Гц | 0,2-1000 |
| Базовое расстояние градиентометрического преобразователя, мм | 20 |
| Длительность однократного импульса магнитного поля, мС | 1- 2500 |
| Время непрерывной работы от аккумулятора, часов, не менее | 8 |
Комплект поставки МФ-34ФМ МАГНОСКАН:
| Электронный блок МАГНОСКАН |
1шт |
| Сетевое зарядное устройство |
1шт |
| Кабель USB-miniUSB |
1шт |
| Преобразователь П-1М (датчик Холла) |
1 шт. |
| Преобразователь Г-2С (магниторезистивный) |
1 шт. |
| Преобразователь П-1С (датчик Холла для соленоидов) |
по запросу |
| Преобразователь ФП-34 (феррозондовый) |
по запросу |
| Паспорт (руководство по эксплуатации) |
1шт |
| Кейс (сумка) для транспортировки |
1шт |
| Калибровочное устройство №1 |
1шт |
| Калибровочное устройство №2 |
1шт |
| Свидетельство о поверке |
1шт. |
