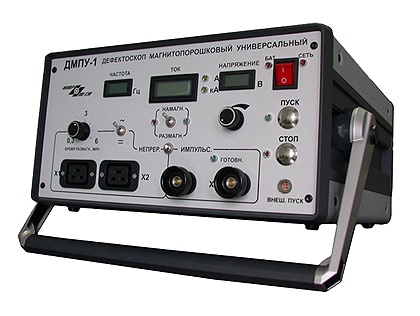

Магнитопорошковый дефектоскоп ДМПУ-1
Загрузка...
Дефектоскоп ДМПУ-1 предназначен для намагничивания изделий или их участков в режимах импульсного, переменного, постоянного поля. Импульсное намагничивание производится пропусканием тока по участку объекта или кабелем, намотанным на изделие. Намагничивание постоянным и переменным полем производится катушками или электромагнитом. Для всех режимов предусмотрено размагничивание.
Преимущества:
- Большая амплитуда и длительность импульсов тока
- Оптимальная двухкатушечная схема намагничивания изделий диаметром до 125 мм
- Все режимы намагничивания и размагничивания
- Возможность работы от источников постоянного тока с сохранением всех режимов работы
- Большая полезная мощность при малом весе дефектоскопа
ДМПУ-1:
- Питание сеть 220В, 50Гц
- Максимальная потребляемая мощность, Вт, не более 1300
- Максимальная полезная мощность, Вт, не менее 1000
- Размеры, мм 370х200х450
- Масса, кг 15
Параметры импульсного тока:
- Кабель длиной 4м, сечением 16мм2, сопротивление до 5 мОм максимум, А, типовое значение 3000
- Кабель длиной 3м, сечением 50мм2 или другой, сопротивление до 1 мОм максимум, А, типовое значение 4500
- Длительность импульса тока по уровню 1000А, мс 2,5
- Частота следования импульсов в режиме квазиприложенного поля, Гц, не менее 1.8
Параметры намагничивающих устройств:
- Катушки К-130 (2 шт.)
- Для одной катушки:
- Внутренний диаметр, мм 130
- Масса, кг 5.2
- Длина кабеля, м 2
- Максимальная напряженность магнитного поля в центре одной катушки (при токе 10А), А/см, не менее 320
- Электромагнит «ИНТРОТЕСТ ЭМ-02»:
- Масса, кг 4.5
- Межполюсное расстояние (объединенный сердечник), мм 50 ÷ 210
- Максимальный ток (действующее значение), А 7
- Амплитуда напряженности поля в середине межполюсного расстояния*:
- при работе с электронным регулятором ЭРТ-02-АС, А/см………………………………..45
- при работе от ДМПУ-1, А/см…………………………………………………………………..35
- * — тангенциальная составляющая напряженности магнитного поля измерена на пластине сечением 170×5 мм при межполюсном расстоянии 180 мм.
- Подъемная сила (при межполюсном расстоянии 210мм), кг 11
Магнитопорошковый дефектоскоп ДМПУ-1 комплект поставки:
| Дефектоскоп магнитопорошковый универсальный ДМПУ-1 в составе: | 1 компл. |
| Электронный блок ДМПУ-1 | 1 шт. |
| Катушки намагничивания К-130 | 2 шт. |
| Стержень для закрепления катушек на заданном расстоянии | 1 шт. |
| Лоток для контроля малогабаритных изделий | 1 шт. |
| Кабель намагничивающий сечение 16мм2, длина 4м | 1 шт. |
| Кабель сетевого питания | 1 шт. |
| Сумка для упаковки и переноса электронного блока дефектоскопа | 1 шт. |
| Чемодан или сумка для упаковки и переноса катушек намагничивания | 1 шт. |
| Руководство по эксплуатации 4276-005-20872624-2008 РЭ | 1 экз. |
| Методика поверки магнитопорошкового дефектоскопа ДМПУ-1 МП 36-261-2009 | 1 экз. |
* В рекомендуемый комплект поставки в качестве намагничивающих устройств включены катушки К-130 и намагничивающий кабель. Это связано с методикой поверки дефектоскопа. По методике МП 36-261-2009 полная поверка дефектоскопа во всех режимах производится с использованием указанных намагничивающих устройств. По необходимости комплект поставки может быть изменен. Если, например, планируется использование дефектоскопа ДМПУ-1 только в импульсном режиме, катушки К-130 могут не поставляться. При этом поверка будет производиться также в усеченном варианте только для импульсного режима.
Магнитопорошковый дефектоскоп ДМПУ-1 принадлежности:
При необходимости расширения комплекта поставки дополнительно к рекомендуемому варианту комплектации могут быть поставлены:
- электромагнит ИНТРОТЕСТ ЭМ-02,
- электроконтакты,
- магнитные контакты,
- кабели гибкие по размерам заказчика,
- измеритель напряженности магнитного поля ИМАГ-400Ц,
- и другие принадлежности.
