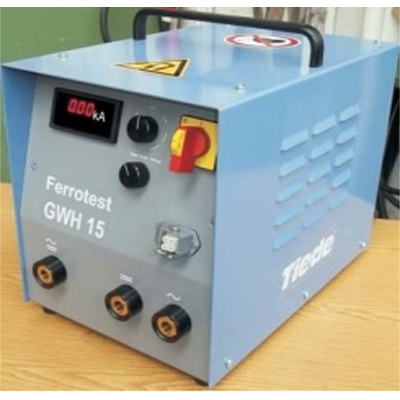

Магнитопорошковый дефектоскоп Ferrotest GWH 15
Загрузка...Магнитопорошковый дефектоскоп Ferrotest GWH 15
Мобильные дефектоскопы Ferrotest GWH обеспечивают намагничивание переменным и выпрямленным полупериодным током.
Встроенные стандартные функции:
- Переменный и постоянный ток (AC/DC) — инициируется нажатием педального выключателя. Электроника регулирует рабочий ток от 0 до максимума за прим.200 мс, предотвращая пиковую нагрузку сети электропитания
- Импульсный ток — инициируется нажатием педального выключателя. При выборе импульсного режима обеспечивается сочетание единичных импульсов — вкл/выкл цикл ошибок (1 с/1 с)
- Автоматический контроль тока — саморегулирующий контроль тока автоматически компенсирует изменения в длине тестируемых деталей, колебания температуры и изменения импедансной нагрузки, т.о. чтобы всегда обеспечить установленное значение тока
- Размагничивание — после выбора размагничивания рабочий ток регулируется от максимального значения до ноля примерно за 600 мс
| Переменный ток | |
| Эффективное значение, А | 1050 |
| Пиковое значение, А | 1500 |
|
Выпрямленный полупериодный ток |
|
| Эффективное значение, А | 950 |
| Пиковое значение, А | 1900 |
| Прим.значение тока короткого замыкания, А | 7800 |
| Рабочие характеристики | |
| Электропитание, В | 400 |
| Частота, Гц | 50 |
| Мощность, кВт | 8,8 |
| Напряжение холостого хода, макс, В | 3,8 |
| Рабочее напряжение, В | 12 |
| Рабочий цикл, % | 30 |
| Длина сильточного кабеля, м | 2х2,5 |
| Поперечное сечение, мм2 | 95 |
| Габариты | |
| Размеры (с учетом колес), мм | 445х290х385 |
| Вес без сильноточных кабелей, кг | 29 |
Принадлежности для дефектоскопа Ferrotest GWH 15:
1. Кабель высоковольтный (056 030)
Тип B (сечение 95 мм2, длина 3 м), в комплекте — 8 шт.
Возможна поставка кабелей необходимой длины
2. Пистолетные рукоятки для установки полюсных наконечников (056 200)
1 ручка с управляющим кабелем и кнопкой
1 ручка без управляющего кабеля
3.Полюсные наконечники (129 112)
Тип C, Рабочий ток до 3000-8000 А
4.«Липучки» магнитные (129 102)
Тип DIX PM 70, в комплекте — 8 шт.
5. Педальный выключатель (056 225)
6. Замкнутые намагничивающие катушки
Замкнутые намагничивающие катушки, работающие от переносных источников питания Tiede
| Число витков | 3 | 3 | 3 |
| Внутренний диаметр | 200 | 350 | 500 |
| № | 129 001 | 129 002 | 129 003 |
7. Шарнирная намагничивающая катушка
Шарнирная намагничивающая катушка с легкоуправляемой блокирующей рукояткой
| Число витков | 3 | 3 | 3 |
| Внутренний диаметр | 200 | 350 | 500 |
| № | 129 020 | 129 021 | 129 022 |
