Магнитопорошковый дефектоскоп HWSL 3775

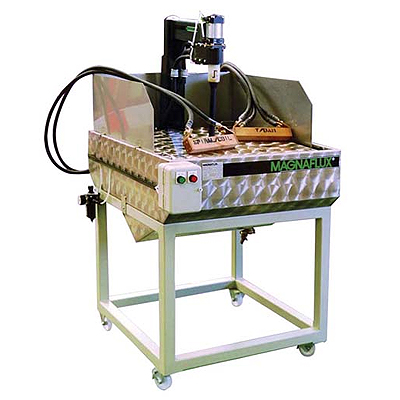

Загрузка...Магнитопорошковый (магнитный) дефектоскоп HWSL 3775 стационарного типа предназначен для бесконтактного контроля деталей имеющих форму диска/кольца с максимальным диаметром 610 мм, минимальным диаметром отверстия 30 мм и максимальной толщиной 240 мм. Дефектоскоп состоит из сварного каркаса рассчитанного на крепление к передвижному сливному поддону. На данном каркасе установлена спиральная намагничивающая катушка диаметром 660 мм, которая закреплена на квадратном сливном поддоне из нержавеющей стали размером 750 мм.
Работа МПД дефектоскопа
Магнитная суспензия наносится на деталь на рабочем столе с помощью ручного разбрызгивателя, а ее излишки стекают обратно в резервуар. Изолированный центральный проводник из меди диаметром 25 мм проходит через центр спиральной намагничивающей катушки и обеспечивает контакт с расположенным ниже столиком. Верхний конец данного проводника удерживается пневматическим зажимом. Данный узел целиком смонтирован на колесах. Спиральная намагничивающая катушка и центральный проводник имеют свободные концы кабеля сечением 108 мм2 с двусторонними соединителями, которые подключаются к силовому блоку MAGNAFLUX или разъемам контактного блока # 023A007. Данный блок зажимается между головным и задним блоками рабочего стола. Ток может подаваться как на спиральную катушку, так и на центральный проводник путем переключения пар кабелей, а сила тока управляется силовым блоком или системой рабочего стола.
Питание соленоида управляющего зажимом центрального проводника обеспечивается путем подключения свободного провода к дополнительному контактному гнезду силового блока или рабочего стола.
Возможности дефектоскопа Magnaflux HWSL 3775:
- Переменный однополупериодный выпрямленный постоянный ток силой до 5 000 А
- Функция авторегулировки постоянного тока
- Функция переключения выходного тока
- Бесступенчатая регулировка напряжения выходного тока
- Функция быстрого размагничивания деталей
| Длина | 800 мм |
| Высота | 1500 мм |
| Глубина | 900 мм |
| Высота до рабочей поверхности | 1000 мм |
| Максимальная масса контролируемой детали | 100 кг |
| Максимальный диаметр контролируемой детали | 610 мм |
| Максимальная высота контролируемой детали (при наличии резьбовой зажимной штанги) | 240 мм |
| Покрытие корпуса установки | износостойкое, RAL 7032 |
| Давление сжатого воздуха подаваемого на регулятор | 4 бара |
Рекомендуемые принадлежности к прибору:
- Система УФ освещения ZB-100F. Артикул №032В023.
- Центробежная колба для определения концентрации магнитной суспензии. Артикул №044С003
- Контрастные очки MAGNAFLUX. Артикул № 017G001
- Индикатор магнитного поля откалиброванный. Артикул №008М002
- Индикатор магнитного поля некалиброванный. Артикул №008M001
- Индикатор магнитного поля по ASME. Артикул №008M003
- Магнитометр микропроцессорный GM-04. Артикул №АР002
- Пенетрометр по Бертольду. Артикул №008M006
- Количественно-качественные (Q. Q. I. ) индикаторы. Стандартная модель KSC-230 (Арт. №519630), уменьшенная модель KSC 4-230 (Арт. 519631), модель KSCT-234 с переменной глубиной (Арт. 519632)
- Магнитные индикаторные полоски. Общего назначения, тип G (Арт. №008M004), для аэрокосмической техники, тип А (Арт. №008M005)
- Тест-кольцо KETOS. Артикул №026Т005
- Универсальный образец. Артикул №189838
- Испытательный тест-объект N1 (MTU №3). Артикул №134002002
- Контрольные образцы для МПК по уровню чувствительности А (Арт. РМ0010), Б (Арт. РМ0020), В (Арт. РМ0030)
- Салфетки Scrubs для «сухой» очистки рук.
- Салфетки Scrubs NATURAL FORCE для обезжиривания поверхностей.
- Книга «Принципы Магнитопорошкового контроля». Артикул №020B001
