Магнитопорошковый дефектоскоп HWSL 4155

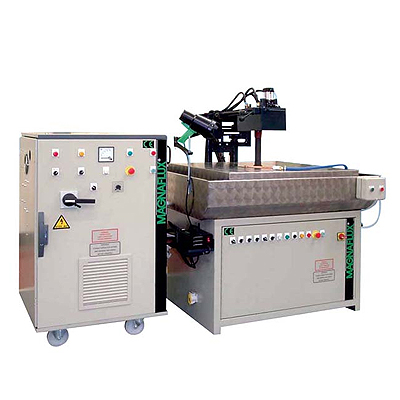

Загрузка...Магнитопорошковый дефектоскоп HWSL 4155 предназначен для бесконтактного контроля деталей имеющих форму диска/кольца с максимальным диаметром 950 мм, минимальным диаметром отверстия 55 мм и максимальной толщиной 200 мм. Дефектоскоп расчитан на подключение к передвижному силовому блоку MAGNAFLUX MAG 50H/HM. Дефектоскоп состоит из сварного каркаса расположенного над резервуаром для размешивания магнитной суспензии. На данном каркасе установлена спиральная намагничивающая катушка диаметром 1000 мм. Магнитная суспензия, подаваемая из смесительного резервуара, наносится на деталь с помощью ручного разбрызгивателя, а ее излишки стекают обратно в резервуар.
fИзолированный центральный проводник из меди диаметром 50 мм проходит через центр спиральной намагничивающей катушки и обеспечивает контакт с расположенным ниже столиком. Верхний конец данного проводника удерживается пневматическим зажимом. Спиральная намагничивающая катушка и центральный проводник получают питание от силового блока MAGNAFLUX MAG 50/3HM или MAG 50/5HM. Ток может подаваться как на спиральную катушку, так и на центральный проводник. Сила подаваемого тока регулируется силовым блоком.
Возможности дефектоскопа Magnaflux HWSL 4155:
- Переменный однополупериодный выпрямленный постоянный ток силой до 5 000 А
- Функция авторегулировки постоянного тока
- Функция переключения выходного тока
- Бесступенчатая регулировка напряжения выходного тока
- Функция быстрого размагничивания деталей
| Длина | 2800 мм |
| Высота | 2000 мм |
| Глубина | 2300 мм |
| Высота до рабочей поверхности | 1060 мм |
| Давление сжатого воздуха подаваемого на регулятор | 4 бара |
| Максимальная масса контролируемой детали | 100 кг |
| Максимальный диаметр контролируемой детали | 950 мм |
| Максимальная высота контролируемой детали (при наличии резьбовой зажимной штанги) | 200 мм |
| Покрытие корпуса установки | износостойкое, RA |
Рекомендованные принадлежности для магнитопорошкового контроля:
- Система УФ освещения ZB-100F. Артикул №032В023.
- Центробежная колба для определения концентрации магнитной суспензии. Артикул №044С003
- Контрастные очки MAGNAFLUX. Артикул № 017G001
- Индикатор магнитного поля откалиброванный. Артикул №008М002
- Индикатор магнитного поля некалиброванный. Артикул №008M001
- Индикатор магнитного поля по ASME. Артикул №008M003
- Магнитометр микропроцессорный GM-04. Артикул №АР002
- Пенетрометр по Бертольду. Артикул №008M006
- Количественно-качественные (Q. Q. I. ) индикаторы. Стандартная модель KSC-230 (Арт. №519630), уменьшенная модель KSC 4-230 (Арт. 519631), модель KSCT-234 с переменной глубиной (Арт. 519632)
- Магнитные индикаторные полоски. Общего назначения, тип G (Арт. №008M004), для аэрокосмической техники, тип А (Арт. №008M005).
- Тест-кольцо KETOS. Артикул №026Т005
- Универсальный образец. Артикул №189838
- Испытательный тест-объект N1 (MTU №3). Артикул №134002002
- Контрольные образцы для МПК по уровню чувствительности А (Арт. РМ0010),Б (Арт. РМ0020),В (Арт. РМ0030)
- Салфетки Scrubs для «сухой» очистки рук.
- Салфетки Scrubs NATURAL FORCE для обезжиривания поверхностей.
- Книга «Принципы Магнитопорошкового контроля». Артикул №020B001
