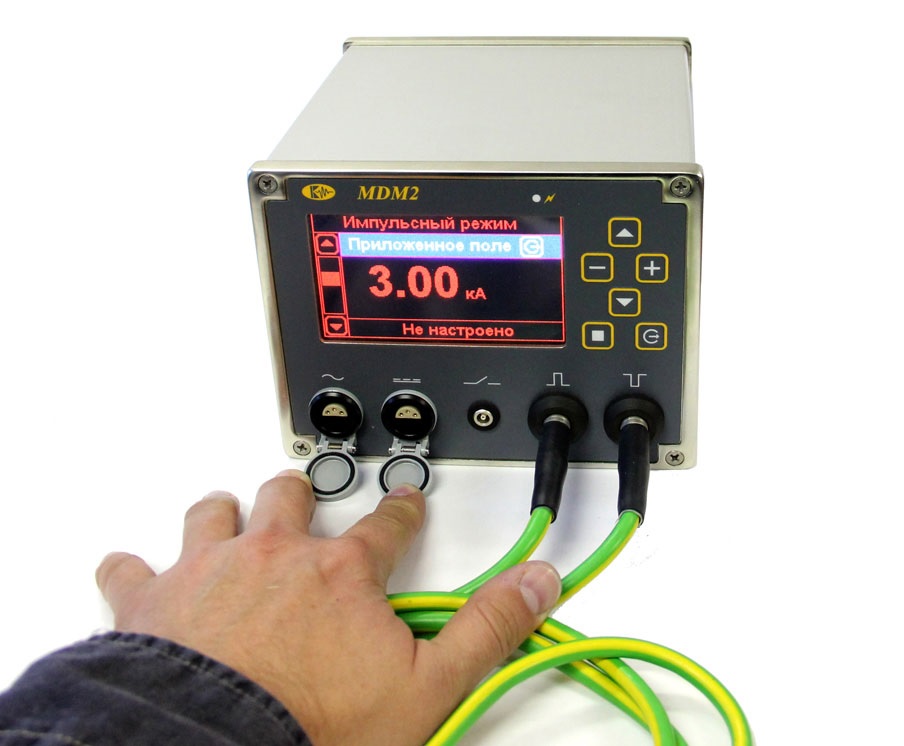

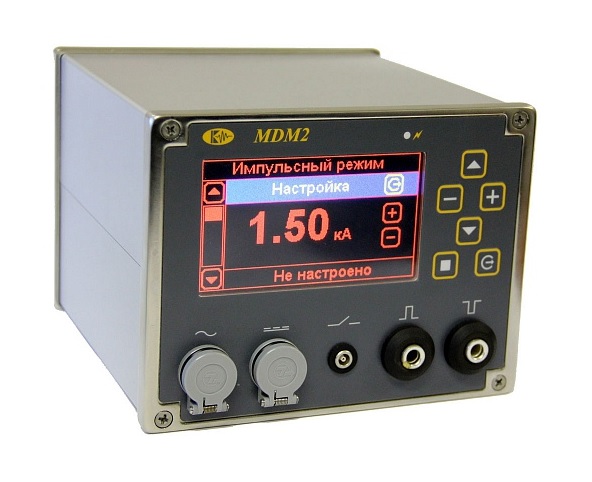

Магнитопорошковый дефектоскоп МДМ-2
Загрузка...
Магнитопорошковый дефектоскоп МДМ-2 представляет собой уникальное решение для контроля изделий методом магнитных частиц в полевых, аэродромных и прочих условиях. Впервые все разновидности и приемы магнитопорошкового метода контроля, включая -импульсное намагничивание, намагничивание постоянным токов с помощью электромагнита, а также намагничивание в соленоиде возможно без использования сетевого питания. Мощный встроенный аккумулятор позволяет реализовывать любые методики магнитопорошкового контроля в полевых условиях, в ангарах и на аэродромах, на высоте и т. д.
Несмотря на малые размеры и массу всего 4 кг дефектоскоп обладает регулировкой импульсного тока до 3000А, автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания и другими функциями.
Применение последних достижений электронной техники и многолетний опыт работы позволили произвести настоящую революцию в магнитопорошковом методе, благодаря которой дефектоскописту нет нужны перетаскивать к месту контроля дефектоскопы типа ПМД-70 с массой 50 кг и прокладывать сетевое питание. МДМ-2 обладает высокой амплитудой импульсного тока в 3кА и легко помещается в наплечную сумку.
Прибор прошел полугодовые полевые испытания в реальных всепогодных условиях по всей России с помощью специалистов Научно-Исследовательского Центра Эксплуатации и Ремонта Авиационной Техники.
Особенности:
- Регулировка тока до 3000 А при массе импульсного блока всего 4 кг
- Встроенный Li-ion аккумулятор
- 20 часов автономной работы
- Питания от аккумулятора, сети 220 В и бортовой сети самолета 27 В
- Автоматическое размагничивание
- 3 года гарантии
Магнитопорошковый дефектоскоп МДМ-2 характеристики:
| Наибольший регулируемый импульсный ток | 1500 А на кабеле сечением 4 кв.мм 2000 А на кабеле сечением 6 кв.мм 3000 А на кабеле сечением 16 кв.мм |
| Наибольший импульсный ток через замкнутые электроконтакты | 1200 А |
| Регулировка тока | есть |
| Длительность импульсов тока | 1,4-1,8 мс |
| Частота следования импульсов | 0,7-1,7 Гц |
| Измерение тока | есть |
| Автоматическая установка тока | есть |
| Режим «ток-пауза» | длительность тока 1-10с, длительность паузы 1-10с |
| Длительность автоматического размагничивания | 30 с |
| Напряженность поля в соленоиде | 390 А/см |
| Напряженность поля между полюсами электромагнита | 230 А/см (при расстоянии 100мм) |
| Сила отрыва электромагнита от плиты МО-1 | не менее 200Н |
| Режимы работы в импульсом режиме | одиночные импульсы тока непрерывное следование импульсов тока с частотой 0,7-1,7 Гц |
| Питание | от встроенного Li-ion аккумулятора от блока питания 220В от бортовая сети 24-27В |
| Габаритные размеры | 131х172х170 мм |
| Масса | 4 кг со встроенными аккмуляторами |
Магнитопорошковый дефектоскоп МДМ-2 комплект поставки:
Портативный магнитопорошковый дефектоскоп МДМ-2 (базовый комплект):
| Наименование | Кол-во |
| электронный блок МДМ-2 | 1 |
| кабель питания сетевой 220В | 1 |
| MPL24 кабель питания от бортовой сети постоянного тока | 1 |
| кабель намагничивания MD243 сечением 4кв.мм и длиной 3м | 1 |
| кабель намагничивания MD2103 сечением 10кв.мм и длиной 3м | 1 |
| соленоид С-90 | 1 |
| MSL15 Кабель соединительный для соленоида 1,5м | 1 |

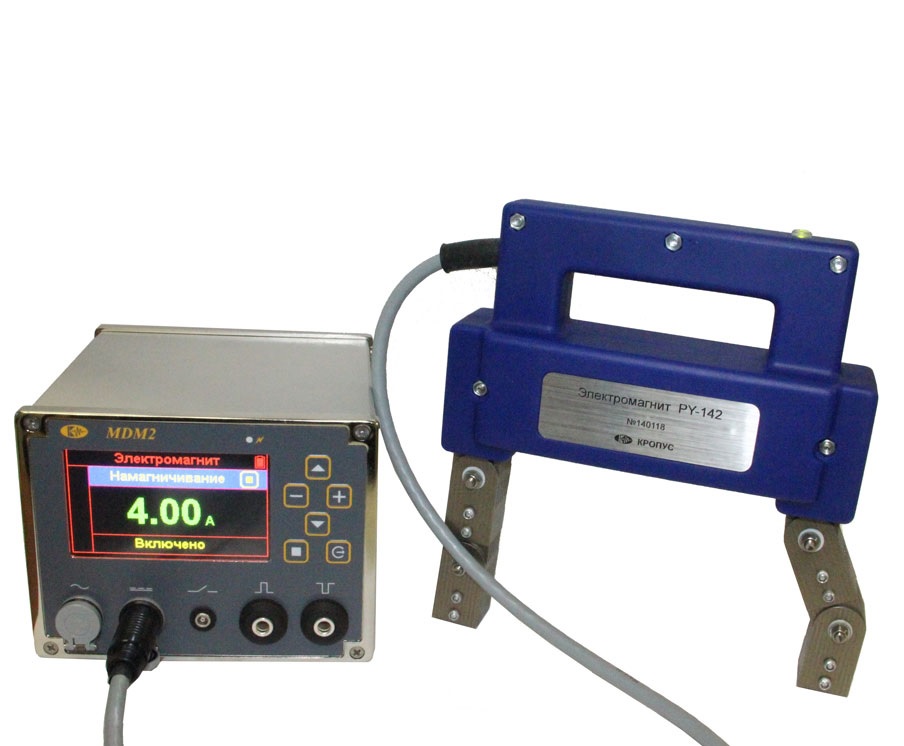

| электромагнит PY-142 | 1 |
| образец стандартный МО-2М | 1 |
| образец стандартный МО-3 | 1 |
| магнитная суспензия КЛЕВЕР-1 (аэрозоль 500мл) | 1 |
| комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки) | 1 |
| упаковка | 1 |
Портативный магнитопорошковый дефектоскоп МДМ-2 (экспертный комплект):
| Наименование | Кол-во |
| электронный блок МДМ-2 | 1 |
| кабель питания сетевой 220В | 1 |
| MPL24 кабель питания от бортовой сети постоянного тока | 1 |
| кабель намагничивания MD243 сечением 4кв.мм и длиной 3м | 1 |
| кабель намагничивания MD2103 сечением 10кв.мм и длиной 3м | 1 |
| соленоид С-90 | 1 |
| MSL15 Кабель соединительный для соленоида 1,5м | 1 |
| электромагнит PY-142 | 1 |
| образец стандартный МО-2М | 1 |
| образец стандартный МО-3 | 1 |
| магнитная суспензия КЛЕВЕР-1 (аэрозоль 500мл) | 1 |
| белый контрастный краситель WCP-2 (аэрозоль 400мл) | 1 |
| колба-центрифуга 100мл по ASTM | 1 |
| подставка для колбы-центрифуги | 1 |
| концентрат магнитной суспензии (1 кг) | 1 |
| порошок черный (1 кг) | 1 |
| распылитель Polyspray | 1 |
| магнитометр МФ-24ФМ | 1 |
| книга «Магнитопорошковый контроль с применением переносных дефектоскопов» | 1 |
| комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки) | 1 |
| упаковка | 1 |
Портативный магнитопорошковый дефектоскоп МДМ-2 (УФ экспертный комплект):
| Наименование | Кол-во |
| электронный блок МДМ-2 | 1 |
| кабель питания сетевой 220В | 1 |
| MPL24 кабель питания от бортовой сети постоянного тока | 1 |
| кабель намагничивания MD243 сечением 4кв.мм и длиной 3м | 1 |
| кабель намагничивания MD2103 сечением 10кв.мм и длиной 3м | 1 |
| соленоид С-90 | 1 |
| MSL15 Кабель соединительный для соленоида 1,5м | 1 |
| электромагнит PY-142 | 1 |
| образец стандартный МО-2М | 1 |
| образец стандартный МО-3 | 1 |
| магнитная суспензия Magnaflux 14HF (аэрозоль 400мл) | 1 |
| колба-центрифуга 100мл по ASTM | 1 |
| подставка для колбы-центрифуги | 1 |
| люминесцентный магнитный концентрат (1 кг) | 1 |
| распылитель Polyspray | 1 |
| ультрафиолетовый фонарь повышенной мощности Labino TorchLight UV2 | |
| очки для защиты от УФ излучения | 2 |
| магнитометр МФ-24ФМ | 1 |
| книга «Магнитопорошковый контроль с применением портативных дефектоскопов» | 1 |
| комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки) | 1 |
| упаковка | 1 |
