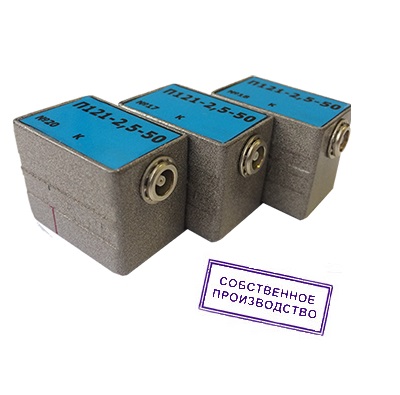

Малогабаритные наклонные совмещенные преобразователи П121
Малогабаритные наклонные совмещенные преобразователи П121 (пьезоэлектрические преобразователи П121)
Отличительные особенности наклонных совмещенных ультразвуковых преобразователей П121:
уменьшенные...
Загрузка...
3500 руб.RUB
Малогабаритные наклонные совмещенные преобразователи П121 (пьезоэлектрические преобразователи П121)
Отличительные особенности наклонных совмещенных ультразвуковых преобразователей П121:
- уменьшенные размеры преобразователя;
- малая стрела, позволяющая контролировать корень сварного шва по первому отраженному сигналу;
- призма из полиимида, более стойкая к агрессивным средам и истиранию;
- разъемы Lemo0;
- прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса.
Технические характеристики наклонных совмещенных ультразвуковых преобразователей П121:
| Тип преобразователя | ƒ,МГц | Угол ввода, град. | Стрела, мм. | Размер пьезоэлемента, мм. | Размер контактной поверхности, мм. | Габариты (HxSxL), мм. |
| Преобразователь П121-5-40-М | 5 | 40 | 5 | 5х7 | 9х18 | 18х12х20 |
| Преобразователь П121-5-45-М | 5 | 45 | 5 | 5х7 | 9х18 | 18х12х20 |
| Преобразователь П121-5-50-М | 5 | 50 | 5,5 | 5х7 | 9х18 | 18х12х20 |
| Преобразователь П121-5-65-М | 5 | 65 | 6 | 5х7 | 9х18 | 18х12х20 |
| Преобразователь П121-5-70-М | 5 | 70 | 6,5 | 5х7 | 9х18 | 18х12х20 |
| Преобразователь П121-5-90-М | 5 | 90 | — | 5х7 | 9х18 | 18х12х20 |
| Преобразователь П121-10-65-М | 10 | 65 | 6 | 3х5 | 9х18 | 18х12х20 |
| Преобразователь П121-10-70-М | 10 | 70 | 6,5 | 3х5 | 9х18 | 18х12х20 |
