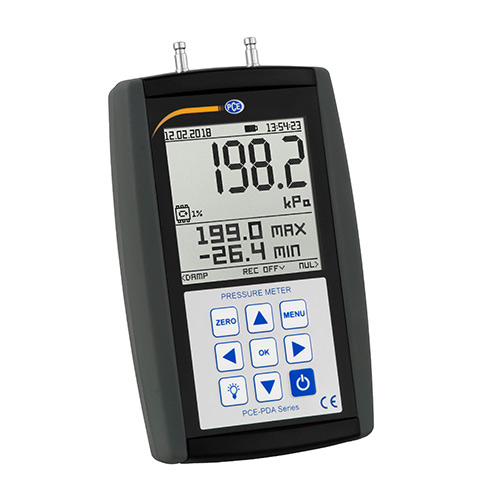

Манометр для относительного и дифференциального давления / трубка Пито, адаптируемая к манометру дифференциального давления / функция MAX MIN / Регистратор данных.
Манометры дифференциального давления серии PCE—PDA являются надежными манометрами дифференциального давления для измерения давления газов в диапазоне ± 200 Па, ± 2 кПа и 20 кПа в зависимости от модели. Датчик перепада давления имеет много различных функций измерения давления. Это дает пользователю более 16 единиц. Кроме того, датчик перепада давления измеряет помимо перепада давления температуру, скорость потока и объемный расход. Кроме того, максимальное и минимальное перепад давления может отображаться на двухсекционном графическом дисплее. Разрешение перепада давления может быть дополнительно переключено. Датчик перепада давления имеет высокоточный режим, который увеличивает разрешение в десять раз.
Датчик дифференциального давления PCE—PDA имеет функцию регистрации данных. Это позволяет проводить испытание на герметичность напорных линий в дополнение к постоянному хранению измеренных значений. В режиме регистратора данных можно установить манометр перепада давления на время, в течение которого данные сохраняются с предварительно выбранным интервалом. В режиме измерения утечки пользователь должен указать продолжительность измерения и уровень перепада давления. После измерения манометр перепада давления отображает отклонение от заданного значения. В дополнение к этим двум функциям датчик перепада давления с опционально доступными трубками Пито может определять скорость потока или объемный расход в трубах.
Диапазон измерения температуры 0 … 50 ° C / 32 … 122 ° F
Разрешение 0,1 ° C / 0,18 ° F
Точность ± 1 ° C / 1,8 ° F
Диапазон измерения давления ± 200 Па
Разрешение 0,01 / 0,1 Па
Точность ± 1% от конечного значения
Номинальное давление 100 Па
Избыточное давление 1 кПа
Разрывное давление 20 кПа
Медиа эфир
Скорость измерения 10 Гц
Единицы измерения Па, гПа, кПа, МПа, мбар, бар, атм, кг / см², мм H2O, см H2O, inH2O, мм рт.ст., inHg, Торр, PSI, PSF
Перепад давления
Относительное давление (если отрицательное. Соединение давления открыто)
Напорные соединения 5 мм ниппель для быстрых соединений
Макс, Мин и функция удержания Да
Регистратор данных 1024 слотов памяти
1 с … 255 ч Время записи на ячейку памяти
1 с … 24-часовой интервал записи
Среда Для воздуха и невзрывоопасных газов
Коррекция нуля Да, с нулевым ключом
Усреднение Да, между 0,1 … 9,9 с
Дисплей графический ЖК с подсветкой
Защита IP41
Блок питания 2 х 1,5 В батареи АА / 1,2 В батареи NiMh
USB-адаптер питания 5 В / 500 мА
Потребляемый ток 50 мА (с подсветкой)
10 мА (без подсветки)
Рабочая температура 0 … 50 ° C / 32 … 122 ° F
Температура хранения 10 … 55 ° C / 50 … 131 ° F
Размеры 145 х 85 х 35 мм / 5,7 х 3,3 х 1,4 дюйма
Вес около 285 г / <1 фунт
