Контрольно-измерительная установка «Многофункциональная Автоматизированная Расшифровка Снимков» серии «НОРД» (далее − установка МАРС-НОРД) предназначена для оцифровки, архивации, автоматизированной оценки и расшифровки  радиографических/рентгеновских снимков сварных стыков, получаемых в результате радиографического контроля сварных соединений на промышленных объектах, а также для протоколирования результатов этого контроля.

Особенности:

  • Позволяет ощутимо снизить вероятность погрешностей в процессе исследования радиографических снимков, систематизировать их архив и увеличить скорость обработки.
  • Многофункциональность устройства за счет сочетания в одном корпусе негатоскопа, денситометра, измерительных линейки и лупы, а также других инструментов, используемых для визуальной обработки снимков.
  • Высокое качество оцифровки радиографических снимков (65 536 градаций серого, динамический диапазон 16 бит).
  • Формат файла: защищенный от редактирования, с сохранением качества оцифровки.
  • Сканирование с автоподатчиком рулонной пленки, позволяющим за один прием закладки пленки в подающий механизм сканера делать покадровую оцифровку.
  • Возможность просмотра всей пленки целиком.
  • Оценка качества изображения соответствует ГОСТ 7512-82, расшифровка дефектов сварного шва и протоколирование соответствуют выбранным нормативным документом.
  • Язык интерфейса и инструкции по применению – русский.

Программное обеспечение установки НОРД имеет четыре модификации:

  • НОРД-АРХ – позволяет производить оцифровку, архивирование рентгеновских снимков и сопутствующей информации, предоставляет полный набор фильтров и инструментов для исследования снимка.
  • НОРД-СТД – дополняет предыдущую модификацию функциями оценки качества снимка по ГОСТ 7512-82, поиска и расшифровки дефектов сварного соединения, протоколирования результатов контроля. Контроль ведется по следующим нормативным документам: ГОСТ 23055-78 и СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03.
  • НОРД-ГЗП – дополняет модификацию НОРД-СТД расшифровкой и протоколированием по СТО Газпром 2-2.4-083-2006.
  • НОРД-ТРН − дополняет модификацию НОРД-СТД расшифровкой и протоколированием по РД 19.100.00-КТН-001-10 (Транснефть). Возможна реализация расшифровки и протоколирования по нормативным документам заказчика.

Функциональные характеристики (определяются программным обеспечением установки МАРС-НОРД):

  • Оцифровка радиографических и рентгеновских снимков с помощью сканера.
  • Автоматизированная расшифровка радиографических и рентгеновских снимков: поиск шва, эталона, дефектов сварного соединения.
  • Оценка качества снимка по ГОСТ 7512-82.
  • Разбраковка дефектов сварного соединения в соответствии с СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03, СТО Газпром 2-2.4-083-2006, РД 19.100.00-КТН-001-10.
  • Протоколирование результатов контроля в соответствии с СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03, СТО Газпром 2-2.4-083-2006, РД 19.100.00-КТН-001-10.
  • Архивация радиографических/рентгеновских снимков и результатов контроля.
  • Набор инструментов и фильтров для визуального анализа снимков.

Инструменты для измерений по снимку позволяют устанавливать:

  • размеры объектов на снимке с точностью 0,1 мм;
  • расстояние между объектами и элементами снимка с точностью 0,1 мм;
  • оптическую плотность в любой заданной точке снимка с точностью 0,1 Б;
  • относительную высоту над уровнем основного металла с точностью 0,1 мм.

Рекомендуемое разрешение сканирования радиографических снимков − 72,6 микрона (350 dpi). Максимальная оптическая плотность радиографических снимков зависит от применяемого сканера.



Технические характеристики
комплектация сканером Epson Expression 10000XL комплектация сканером VIDAR NDTPro комплектация сканером MII-900 Plus
Тип сканера  Оцифровка форматных пленок
Для оцифровки рулонной пленки необходимо комплектовать
установку автоподатчиком
Оцифровка рулонных и форматных пленок
Сенсор CCD
Источник света флуоресцентная лампа с холодным катодом LED
Разрешение сканирования, dpi от 50  до 2400 (до 11 мкм) 75; 150; 300; 570 от 50  до 2400 (до 11 мкм)
Диапазон оптической плотности, Б от 0 до 3,8 от 0,5 до 4,0 от 0 до 4,7
Ширина рулонных и форматных пленок, мм от 1 до 310 до 355 от 63,5 до 355
Длина рулонных и форматных пленок, мм от 1 до 7 000 до 6 000 от 63,5 до 4 500
Разрядность сканирования в оттенках серого, бит 16
Скорость сканирования, сек:
при сканировании 350×430 мм в 300 dpi
при сканировании 350х430 мм в 570 dpi
при сканировании 350×430 мм в 2400 dpi
95

540

105,6
18

292
Интерфейс USB (USB 2.0)
Вес сканера, кг 17 21 9
Габаритные размеры сканера, мм 656×458×210 480×380×320 260×474×235
Источник питания AC 100В до 240В, 47-63 Гц, 1,5 А Макс 85 до 264В, 47-63 Гц AC 100В до 240В, 47-63 Гц, 1,5 А Макс
Потребляемая мощность, Вт 45 до 100 54,9



Состав установки МАРС-НОРД
Комплектация сканером EPSON Комплектация сканером MICROTEC Комплектация сканером VIDAR
  • ноутбук или персональный компьютер;

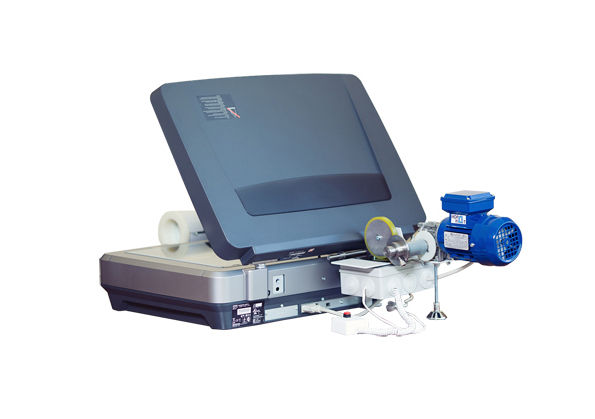

  • сканер со слайд-модулем Epson Expression 10000 XL;
  • принтер;
  • специализированное программное обеспечение серии НОРД;
  • калибровочный набор мер оптической плотности;
  • комплект документации на русском языке;
  • дополнительная опция: автоподатчик рулонной пленки.
  •  ноутбук или персональный компьютер;
  • сканер MII-900 Plus с протяжным механизмом для рулонных пленок;
  • принтер;
  • специализированное программное обеспечение серии НОРД;
  • калибровочный набор мер оптической плотности;
  • комплект документации на русском языке.
  •  ноутбук или персональный компьютер;

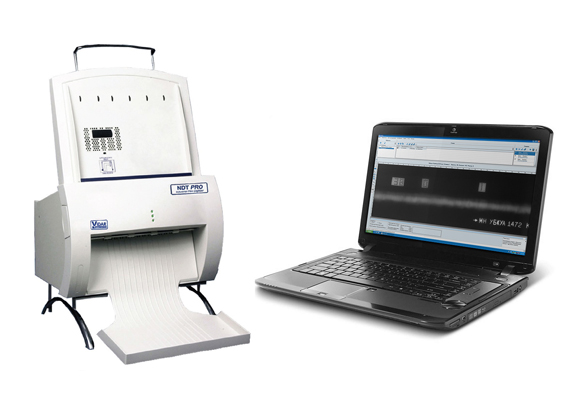

  • сканер Vidar NDTPro с протяжным механизмом для рулонных пленок;
  • принтер;
  • специализированное программное обеспечение серии НОРД;
  • калибровочный набор мер оптической плотности;
  • комплект документации на русском языке.
