Машина силовоспроизводящая МСВ-200/3МГ4
Загрузка...
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 3-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.
Область применения машины – поверка и калибровка датчиков силы, используемых для измерения усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. Машина может быть использована для калибровки крановых весов и динамометров с пределом допускаемой относительной погрешности ≥ ± 2,5%.
Принцип действия машины основан на воспроизведении значений силы и сравнении этих значений с показаниями поверяемого (калибруемого) средства измерений.

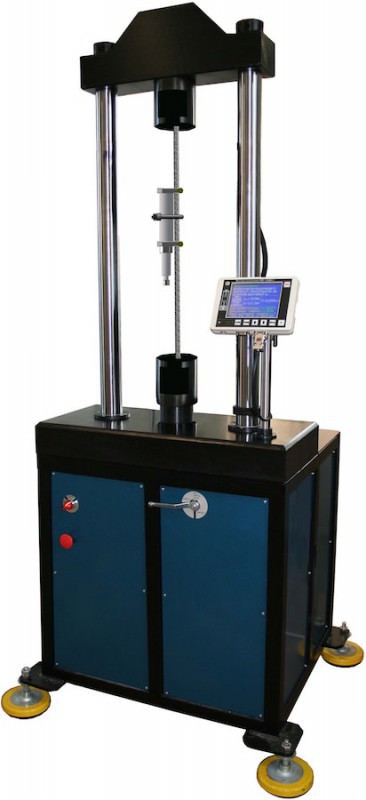

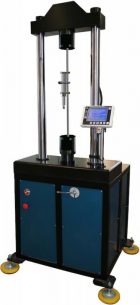

Машина состоит из нагружающего устройства и силоизмерителя. Нагружающее устройство машины состоит из силовой рамы, гидронасосов, рабочих цилиндров и элементов гидроавтоматики.
Силоизмеритель состоит из силоизмерительного тензодатчика, датчика перемещения и блока управления с дисплеем. Машина обеспечивает автоматическое отключение электропривода при превышении нагрузки, либо достижении максимального хода поршня.
Машина не нуждается в фундаменте и монтируется на виброопорах.
Поверка/калибровка средств измерений (СИ) осуществляется как в ручном так и в автоматическом режиме по выбранному сценарию (в сценарии задается сила и время обжатия поверяемого СИ, число циклов обжатия, пауза между обжатиями), возможно создать от 1 до 20 сценариев нагружения.
Предусмотрена возможность управления машиной с ПК. Демонстрационная программа управления машиной с ПК входит в комплект поставки. Открытый протокол обмена информацией с машиной позволяет написать собственную программу.
Технические характеристики МСВ-200/3МГ4 :
|
Наименование характеристик
|
МСВ-200/3МГ4 | |||||
| Цена, тыс. рублей (НДС не облагается) | 1 650 | |||||
|
Диапазон воспроизведения силы, кН
|
от 4 до 200 | |||||
| Пределы допускаемых значений доверительных границ относительной погрешности, % | 1 | |||||
| Пределы допускаемого первоначального перерегулирования от заданной силы, % | 1 | |||||
|
Цена единицы наименьшего разряда, Н
|
10 | |||||
|
Время удержания нагрузки в заданной точке, не менее, с
|
30 | |||||
| Электрическое питание от сети переменного тока | ||||||
| − напряжение, В | 220 ± 22 | |||||
| − частота, Гц | 50 ± 0,5 | |||||
| Потребляемая мощность, не более, Вт | 1000 | |||||
| Ход активного захвата, мм | 95 | |||||
| Высота рабочего пространства, мм , не менее | 1100 | |||||
| Ширина рабочего пространства, мм , не менее | 340 | |||||
| Габаритные размеры машины, не более, мм: | ||||||
| − длина | 800 | |||||
| − ширина | 700 | |||||
| − высота | 2000 | |||||
| Масса, не более, кг | 600 | |||||
| Средняя наработка на отказ, ч, не менее | 5000 | |||||
| Средний срок службы, лет, не менее | 10 | |||||
| Степень защиты, обеспечиваемая оболочкой | IP20 | |||||
Комплект поставки МСВ-200/3МГ4 :
Силовая рама, блок управления и индикации, комплект захватов для закрепления динамометров, программное обеспечение, руководство по эксплуатации, компьютер (по спецзаказу).
Гарантийный срок эксплуатации 24 месяца.
