Машина силовоспроизводящая МСВ-200МГ4
Загрузка...
Машины МСВ-МГ4 предназначены для воспроизведения и измерения силы растяжения и сжатия при поверке и калибровке динамометров, крановых весов и весоизмерительных датчиков. Машины применяются в качестве эталонов 1-го разряда по ГОСТ Р 8.663.

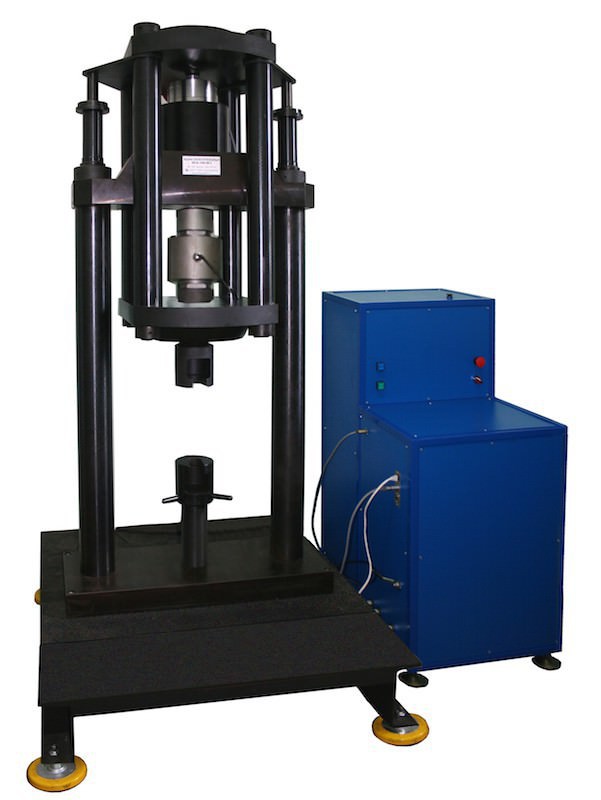

Машина состоит из силовой рамы с нагружающим цилиндром, реверсором и шкафа управления, снабжена гидравлическим устройством подъема и опускания реверсора. Машина не нуждается в фундаменте и монтируется на виброопорах.
Принцип действия машины основан на сравнении выходных сигналов эталонного динамометра и поверяемого средства измерений при одновременном их нагружении одной и той же нагрузкой.
Для выборки зазоров и грубого нагружения применяется многоплунжерный гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с малым гидроцилиндром и электрическим сервоприводом. Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном и автоматическом режимах, включая обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением.
Метрологические характеристики машин МСВ-200МГ4 подтверждены сертификатами о калибровке, выданными ФГУП «ВНИИМ им. Д.И. Менделеева»
Технические характеристики МСВ-200МГ4
|
Наименование характеристики
|
Модификации
|
||
|
МСВ-200МГ4
|
|||
| Цена, рублей (НДС не облагается) | по запросу | ||
|
Диапазон воспроизведения силы, кН
|
от 4 до 200 | ||
| Пределы допускаемой относительной погрешности, % | ± 0,02 | ||
| Скорость изменения нагрузки, кН/с | от 0 до 4 | ||
|
Время выхода на заданное усилие (ступень), не более, с
|
30 | ||
| Время удержания нагрузки в заданной точке, не менее, мин | 30 | ||
|
Диапазон рабочих температур, °С
|
от 15 до 30 | ||
| Габаритные размеры силовой рамы, не более, мм: | |||
| − длина | 670 | ||
| − ширина | 500 | ||
| − высота | 1850 | ||
| Габаритные размеры шкафа управления, не более, мм: | |||
| − длина | 500 | ||
| − ширина | 610 | ||
| − высота | 780 | ||
|
Наибольшая высота зоны сжатия *, мм
|
300 | ||
| Наибольшая высота зоны растяжения *, мм | 600 | ||
| Масса машины, не более, кг | 580 | ||
| Электрическое питание от сети переменного тока | |||
| − напряжение, В | 220 ± 20 | ||
| − частота, Гц | 50 ± 5 | ||
| Потребляемая мощность, не более, кВт | 0,95 | ||
| Вероятность безотказной работы за 5000 ч | 0,95 | ||
| Срок службы, лет | 10 | ||
| * — Размеры по требованию заказчика | |||
Комплект поставки и принадлежности МСВ-200МГ4
Силовая рама, шкаф управления, комплект эталонных динамометров с узлами встройки, компьютер, программное обеспечение, комплект проставок, руководство по эксплуатации, паспорт.
Гарантийный срок эксплуатации 24 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
