Машина силовоспроизводящая МСВ-3000/2МГ4
Загрузка...
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

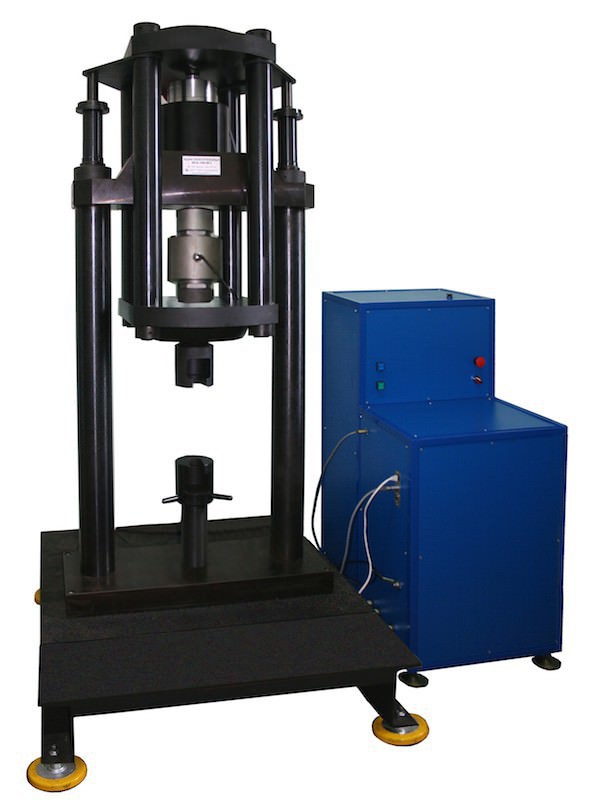

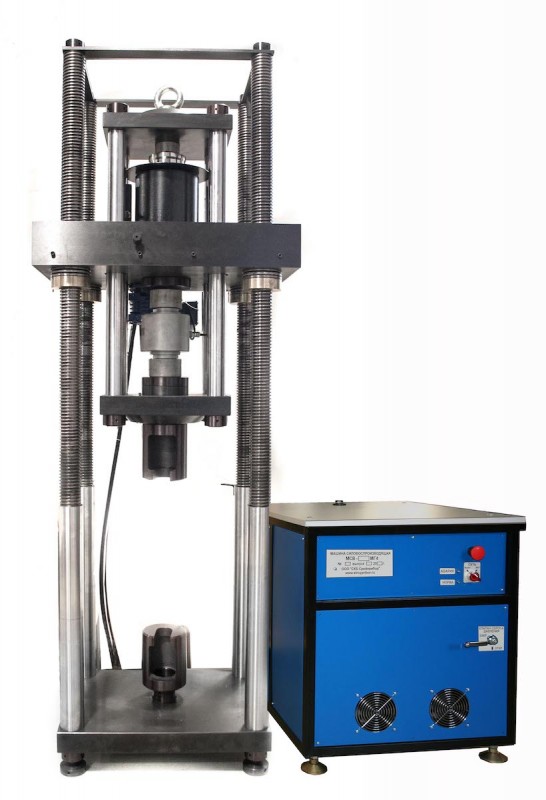

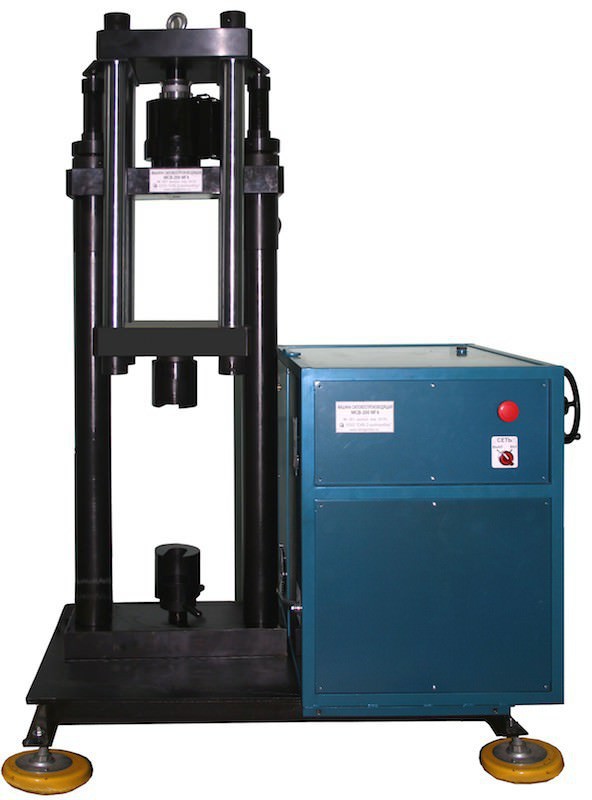

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Технические характеристики МСВ-3000/2МГ4:
|
Наименование характеристик
|
Тип машины | |||||||||
| МСВ-3000МГ4 | ||||||||||
|
Диапазон воспроизведения силы, кН
|
от 60 до 3000 | |||||||||
| Цена единицы младшего разряда, Н (кН) | 3,0(0,003) | |||||||||
| Предел допускаемых значений доверительных границ относительной погрешности, % | 0,2 | |||||||||
| Колебание нагрузки в заданной точке, Н (кН), не более | 9(0,009) | |||||||||
| Колебание нагрузки в заданной точке, % от max, не более | 0,0003 | |||||||||
| Скорость изменения нагрузки, кН/с | 0,001 … 60 | |||||||||
|
Время выхода на заданное усилие (ступень), с, не более
|
30 | |||||||||
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | |||||||||
|
Диапазон рабочих температур, °С
|
от 15 до 30 | |||||||||
| Габаритные размеры силовой рамы, мм, не более: | ||||||||||
| − длина | 960 | |||||||||
| − ширина | 600 | |||||||||
| − высота* | 1800 | |||||||||
| Габаритные размеры шкафа управления, мм, не более: | ||||||||||
| − длина | 750 | |||||||||
| − ширина | 910 | |||||||||
| − высота | 820 | |||||||||
|
Наибольшая высота зоны сжатия *, мм
|
500 | |||||||||
| Наибольшая высота зоны растяжения *, мм | — | |||||||||
| Масса машины, кг, не более | 2400 | |||||||||
| Электрическое питание от сети переменного тока | ||||||||||
| − напряжение, В | 220 ± 20 | |||||||||
| − частота, Гц | 50 ± 5 | |||||||||
| Потребляемая мощность, кВт, не более | 2,0 | |||||||||
| Вероятность безотказной работы за 5000 ч | 0,95 | |||||||||
| Срок службы, лет, не менее | 10 | |||||||||
| * — Размеры по требованию заказчика | ||||||||||
Комплект поставки и принадлежности МСВ-3000/2МГ4:
Cиловая рама с реверсором и нагружающим гидроцилиндром, силоизмерительный тензодатчик класса точности С5, шкаф управления, внешний пульт управления, кабель связи с ПК, программное обеспечение, соединительный кабель датчика перемещения, сетевой кабель, комплект проставок, вилочные захваты, П-образные захваты, фиксаторы поворота реверсора, руководство по эксплуатации, паспорт, методика калибровки.
По спецзаказу: ПК (ноутбук).
Гарантийный срок эксплуатации 24 месяца.
