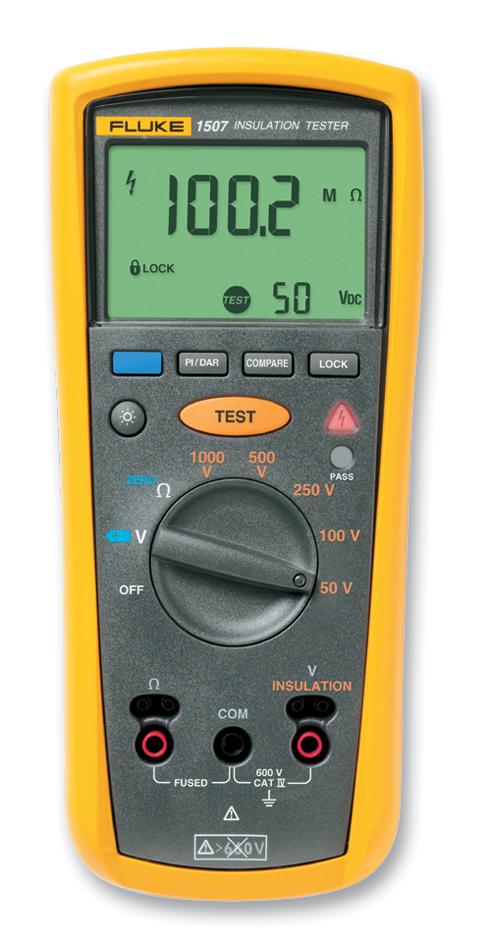

Мегаомметр Fluke 1507

Fluke 1507 – универсальный мегаомметр. Прибор производит количественный анализ изоляционных свойств электрооборудования и кабельных материалов, измеряя сопротивление изоляции от 0,01 МОм до 10 ГОм....

Загрузка...

Доставка

Оплата

Производитель

105900 руб.RUB

Получить счёт на оплату

В корзину

Общая информация
Технические характеристики
Комплектация
Отзывы

Fluke 1507 – универсальный мегаомметр. Прибор производит количественный анализ изоляционных свойств электрооборудования и кабельных материалов, измеряя сопротивление изоляции от 0,01 МОм до 10 ГОм. Измерения производятся при пяти фиксированных значениях тестового напряжения: 50 В, 100 В, 250 В, 500 В, 1000 В.

Мегаомметр Fluke 1507 обладает целым набором следующих функциональных особенностей:

работа в качестве вольтметра в диапазоне напряжения постоянного и переменного тока 0÷600 В с дискретностью 0,1 В;
измерение низкоомных сопротивлений в пределах 0,01-20000 Ом;
автоматическое вычисление индекса поляризации;
автоматический расчет показателя диэлектрических потерь;
функция сравнительной оценки для серийных измерений — сопоставление измеренного сопротивления изоляции с заданным показателем с выдачей ответа в виде «Тест пройден/Неисправность»;
прозвонка цепей на целостность.

Ряд функций Fluke 1507 обеспечивают безопасность работы с прибором:

автоматическое прекращение измерений при напряжения более 30 В;
автоматическое удаление остаточного емкостного заряда в цепи после прекращения измерений;
дополнительная защита оператора в соответствии со стандартом электробезопасности: категория IV с предельным напряжением до 600 В;
обеспечение безопасных измерений в труднодоступных местах посредством дистанционного датчика, сделанного в форме щупа.

Измеритель сопротивления изоляции Fluke 1507 удобен и интуитивно прост в пользовании. С помощью минимума кнопок и переключателей устанавливается нужный измерительный режим. ЖК-экран с подсветкой в цифровом виде сообщает о результатах измерений и предоставляет вспомогательную информацию: режим работы, уровень напряжения, степень заряда батарей, индикация опасности и т.п. В комплекте с прибором есть всё необходимое для измерений и комфортной переноски:

измерительные провода модификации TL224;
измерительные щупы с подсветкой ТР-74;
дистанционный датчик TP165x;
разноцветные зубчатые зажимы;
переносной футляр.

Прибор питается от 4 батарей АА, которых хватает на 1000 и более замеров изоляции или до 2500 других измерений.

Технические характеристики измерителя сопротивления изоляции Fluke 1507:

	Fluke 1507
Измерение постоянного и переменного напряжения
Диапазон	600,0 В
Разрешение	0,1 В
Точность от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков)	± (2% + 3)
Полное входное сопротивление	3 МОм (номинальное), < 100 пФ
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм):	> 60 дБ при постоянном напряжении 50 или 60 Гц
Защита от перегрузки	600 В, среднеквадратичное или постоянное напряжение

Измерение сопротивления заземления
Диапазон/разрешение
20,00 Ом	0,01 Ом
200,0 Ом	0,1 Ом
2000 Ом	1,0 Ом
20,00 кОм	0,01 кОм
Точность	± (1,5% + 3)
Защита от перегрузки	2 В, среднеквадратичное или постоянное напряжение
Напряжение испытания на обрыв цепи	> 4 В, < 8 В
Ток короткого замыкания	> 200 мА

Характеристики изоляции
Диапазон измерений	от 0,01 МОм до 10 ГОм
Испытательные напряжения	50 В, 100 В, 250 В, 500 В, 1000 В
Погрешность испытательных напряжений	+ 20%, — 0%
Ток короткого замыкания	1 мА, номинальный
Саморазряд	Время разряда < 0,5 секунд для C = 1 мкФ или менее
Индикатор напряжения в цепи	Запрещает измерение, если напряжение на зажимах > 30 В
Максимальная емкостная нагрузка	Работает с нагрузкой до 1 мкФ
Точность измерений:
50 В:	±(3% + 5)
100 В:	±(3% + 5)
250 В:	±(1,5% + 5)
500 В:	±(1,5% + 5)
1000 В:	±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм

Общие характеристики
Максимальное напряжение на одном из контактов:	600 В, переменное среднеквадратичное или постоянное напряжение
Температура хранения	от -40° C до 60° C
Рабочая температура	от -20° C до 55° C
Температурный коэффициент	0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C (< 64° F или > 82° F)
Относительная влажность	от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F)
	от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F)
	от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F)
Вибрация	Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2
Удары	Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)
Электромагнитная совместимость.	В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)
Безопасность	Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV)
Сертификация:	CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание
Батареи	Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)
Время работы батареи
При проверке изоляции:	Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
При измерении сопротивления:	Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.
Размер	5,0 см В x 10,0 см Ш x 20,3 см Д
Вес	550 г
Степень защиты	IP40
Высота над уровнем моря
Эксплуатация:	2000 м CAT IV 600 В, 3000 м CAT III 600 В
Нерабочее состояние (хранение):	12,000 м
Возможность превышения диапазона:	110% диапазона
