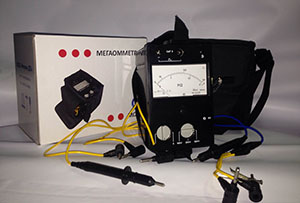

Мегаомметры ЭС0202/1М-Г
Мегаомметр (от мега…, ом и …метр) — прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений.
Мегаомметры применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.
Мегаомметры ЭС0202/1М-Г и 2М-Г соответствуют требованиям ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. общие технические условия»; ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторногь оборудования. Часть 1. Общие требования»; ТУ 422439-001-53967050-2015 «мегаомметры ЭС0202/1М-Г, ЭС0202/2М-Г»
Мегаомметры изготавливаются в двух модификациях, отличающимися значениями напряжения на зажимах и диапазонами измерений.
Технические характеристики:
| Марка | Диапазон измерений, МОм | Выходное напряжение на зажимах, В |
| ЭС0202/1М-Г | 0-1000 | 100± 10, 250± 25, 500± 50 |
| ЭС0202/2МГ | 0-10000 | 500± 50, 1000± 100, 2500± 250 |
- Время установления показаний мегаомметра не превышает 15 с.
- Режим работы мегаомметра прерывистый: измерение – 1 мин , пауза – 2 мин.
- Питание мегаомметров осуществляется от встроенного электромеханического генератора, скорость вращения ручки 120-144 об/мин.
- Скорость вращения рукоятки генератора 122+2 оборотов в минуту.
- Диапазон рабочих температур — от минус 30 до плюс 50 градусов С.
- Относительная влажность при 30гр. С без конденсации — до 90%.
- Масса — не более 2.2 кг, габаритные размеры не более 150х130х200 мм.
- Средняя наработка на отказ — 12500 часов.
- Средний срок службы — 10 лет.
Комплектация:
- мегаомметр,
- шнуры,
- сумка.
