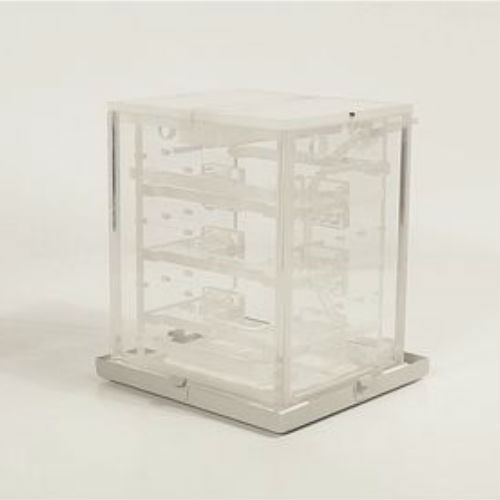

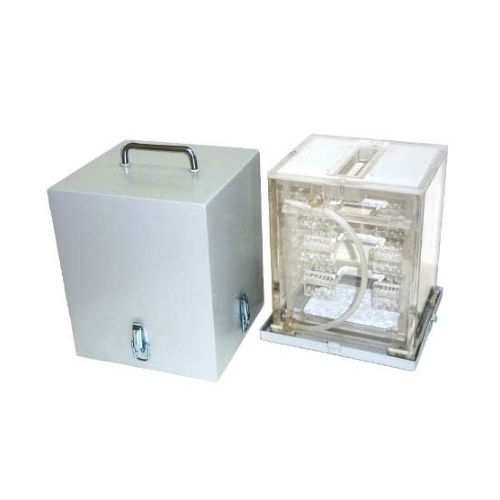

Мера акустической длины пути МАПР-1М
Мера акустической длины пути МАПР-1М предназначена для проверки характеристик ультразвуковых диагностических приборов и систем со сканированием типа А и В с линейными и конвексными датчиками в части...
Загрузка...В наличии много
по запросу
по запросу
Мера акустической длины пути МАПР-1М предназначена для проверки характеристик ультразвуковых диагностических приборов и систем со сканированием типа А и В с линейными и конвексными датчиками в части оценки погрешности измерения расстояний и определения разрешающей способности в продольном и в поперечном направлениях.
Технические характеристики МАПР-1М:
| Расстояние между нитевидными мишенями, предназначенными для измерения линейных размеров: — в продольном направлении, мм — в поперечном направлении, мм |
20 |
| Пределы допускаемой основной относительной погрешности задания расстояний между мишенями, %, не более: — в продольном направлении — в поперечном направлении |
±0,75 |
| Расстояния между нитевидными мишенями блока мишеней БМ-1 в каждой из 6-и групп (по шесть мишеней), предназначенных для определения разрешающей способности в продольном и поперечном направлениях, мм |
0,25; 0,5; 1,0; 2,0; 4,0
|
| Пределы относительной погрешности измерения разрешающей способности в продольном и поперечном направлениях меры акустической длины пути, %, не более |
±10
|
| Расстояния в продольном и поперечном направлениях между нитевидной мишенью, мм — 1 и нитевидными мишенями б, г, д — 1 и мишенями а, в, е |
8 |
| Пределы допускаемой основной отностительной погрешности задания расстояний между мишенями в продольном и поперечном направлениях, %, не более |
± 0,75
|
| Диаметры мишеней, мм |
0,1±0,02
|
| Габаритные размеры, мм, не более |
210х205х250
|
| Масса, кг, не более: — без воды в ванне акустической — футляр |
4,5 2,5 |
| Объем, доливаемый в ванну акустическую дегазированный дистиллированной воды перед использованием мер МАПР-1М, л., не более |
6,0
|
| Условия эксплуатации — температура окружающей среды, °C |
от 20 до 24
|
| Условия транспортировки: — температура окружающей среды, °C — относительная влажность воздуха, % |
от 5 до 40 25 |
