Меры микротвердости МТВ-МЕТ по Виккерсу (HV)
Загрузка...
Меры микротвердости МТВ-МЕТ по Виккерсу (HV) предназначены для воспроизведения микротвёрдости металлов по шкалам Виккерса. Меры применяются при поверке и калибровке микротвердомеров.
Меры изготавливаются в виде плиток круглой или прямоугольной формы из углеродистой или легированной стали по ГОСТ 9031-75, ГОСТ 8.747, ISO 6507, ASTM E384, ТУ 4273-002-18606393-05.
Центр МЕТ имеет лицензию на производство №000087-ИР, выданную Федеральным агентством по техническому регулированию и метрологии.
Маркировка:

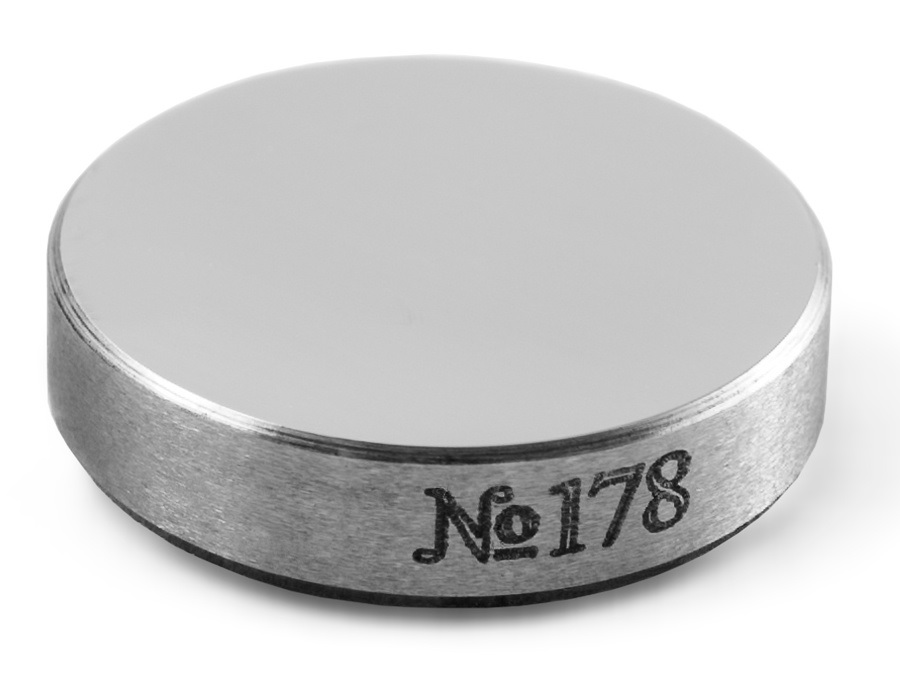

- На боковую поверхность эталонной меры твердости наносится номер меры, присвоенный ФГУП «ВНИИФТРИ».
- Клеймо на рабочую поверхность меры не наносится, из-за малого размера меры.
На меру выдается свидетельство о поверке, выданное ФГУП «ВНИИФТРИ», в котором указывается номер меры, дата поверки, значение твердости меры с обозначением шкалы микротвердости Виккерса.
Преимущества:
- минимальный разброс показаний твердости по поверхности;
- долговременная стабильность;
- поставка поштучно, а также комплектом.
Соответствие международным и национальным стандартам:
- ISO 6507
- ASTM E384
- ГОСТ 9031, ГОСТ 8.747, ГОСТ 8.063, ГОСТ 2999, ГОСТ 9450
Сертификация
Эталонные меры микротвердости типа МТВ-MET занесены в Государственный реестр средств измерений России, Белоруссии, Казахстана и Украины и имеют сертификаты об утверждении средств измерений.
Единство измерений микротвердости
Эталонные меры микротвердости являются средством измерения твердости, подлежащим обязательной поверке. В соответствии с государственной поверочной схемой по шкалам твердости Виккерса (ГОСТ 8.063-07), первичная и периодическая поверка мер микротвердости осуществляется только на государственном эталоне твердости металлов по шкалам Виккерса ГЭТ 31-10, который содержится и применяется во ФГУП «ВНИИФТРИ».
Межповерочный интервал — 2 года.
По мерам микротвердости поверяются и калибруются рабочие средства измерений микротвердости (стационарные, переносные и портативные микротвердомеры).
Меры микротвердости МТВ-МЕТ по Виккерсу (HV) характеристики:
| Тип меры микротвердости (размер, мм) |
Диапазон значений твердости, HV |
Шкала микротвердости Виккерса |
Нагрузка, кгс (Н) |
Размах значений твердости, %, не более |
|---|---|---|---|---|
| МТВ-МЕТ (Ø25×5) | 800±50 450±75 250±50 |
HV0,01 | 0,01 (0,098) | 9 |
| HV0,025 | 0,025 (0,196) | |||
| HV0,05 | 0,05 (0,49) | 7 | ||
| HV0,1 | 0,1 (0,98) | |||
| HV0,2 | 0,2 (1,96) | |||
| HV0,3 | 0,3 (2,94) | 5 | ||
| HV0,5 | 0,5 (4,90) | |||
| HV1 | 1 (9,81) | 3 |
Реализуемые нагрузки по Виккерсу 1; 2; 5; 10; 25; 50; 100; 200; 300; 500; 1000 гр.
Значения мер твёрдости и размах этих значений в зависимости от нагрузок, применяемых при измерениях, указаны в таблице.
| Диапазоны чисел твёрдости, HV | Размах значений твердости по ГОСТ 8.063-07 | |
|---|---|---|
| при нагрузке от 0,09807 H до 0,9807 H |
при нагрузке от 0,9807 H до 9,807 H |
|
| 250±50 | 20 | 10 |
| 450±75 | 40 | 18 |
| 650±75 | 46 | 24 |
| 800±50 | 52 | 28 |

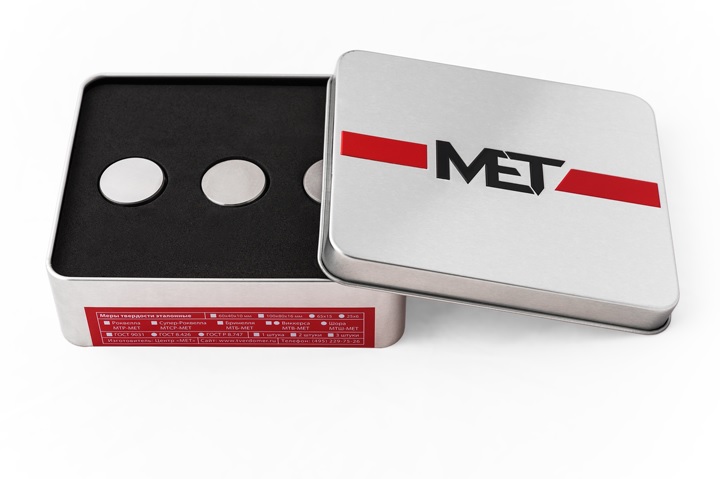

Меры микротвердости МТВ-МЕТ по Виккерсу (HV) комплект поставки:
| Наименование | Количество, шт. |
|---|---|
| мера в антикоррозийной бумажной упаковке | 1 |
| футляр | 1 |
| паспорт ММТВ-МЕТ-01 ПС | 1 |
| свидетельство о поверке | 1 |
