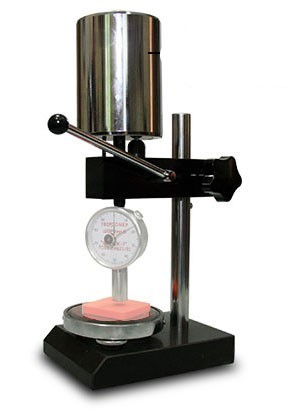

Механический штатив ТВР-DМ с твердомером ТВР-D
Загрузка...
ТВР-DМ твердомер (дюрометр) Шора тип D с аналоговым индикатором — это механизированная модель, представляющая из себя механический штатив с установленным в нём дюрометром ТВР-D. Штатив может быть приобретён совместно с прибором ТВР-D, либо приобретён позднее при необходимости.
Отличительные особенности измерений твёрдости прибором ТВР-D:
- Прибор оснащён дополнительной буксируемой стрелкой-фиксатором для измерения эластичности (обратной деформации) полимеров.
- Для фиксации измеренного значения при мгновенных замерах твёрдости.
- Корпус с удлинённой гильзой позволяет измерять твёрдость изделий с повышенной точностью, недоступной для твердомеров с короткой гильзой.
- Результат измерения сохраняется на циферблате до сброса в нулевое положение.
Отличительные особенности измерений твёрдости прибором ТВР-DМ:

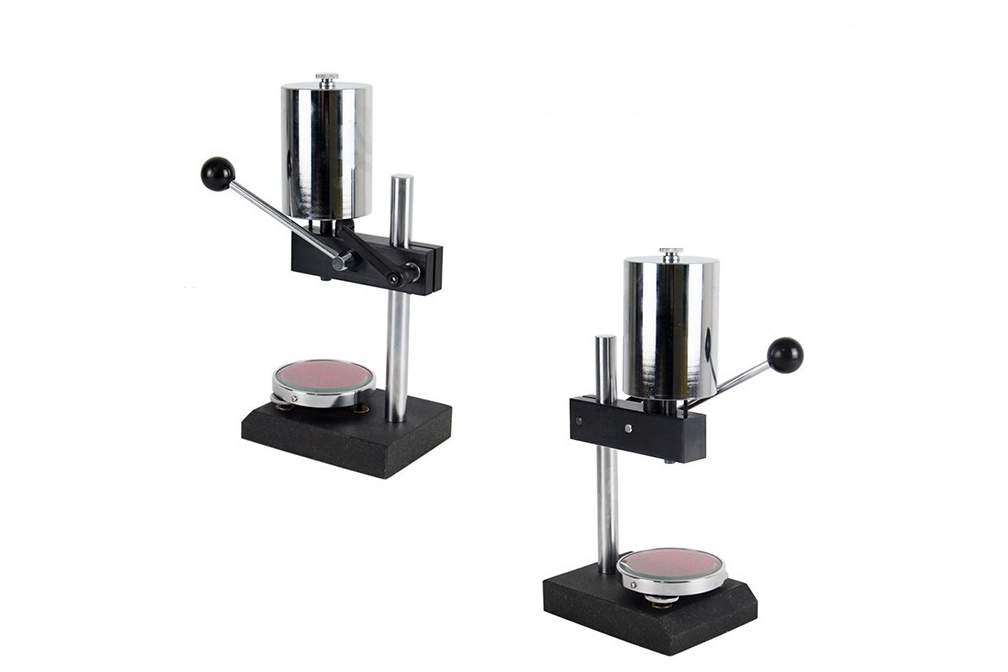

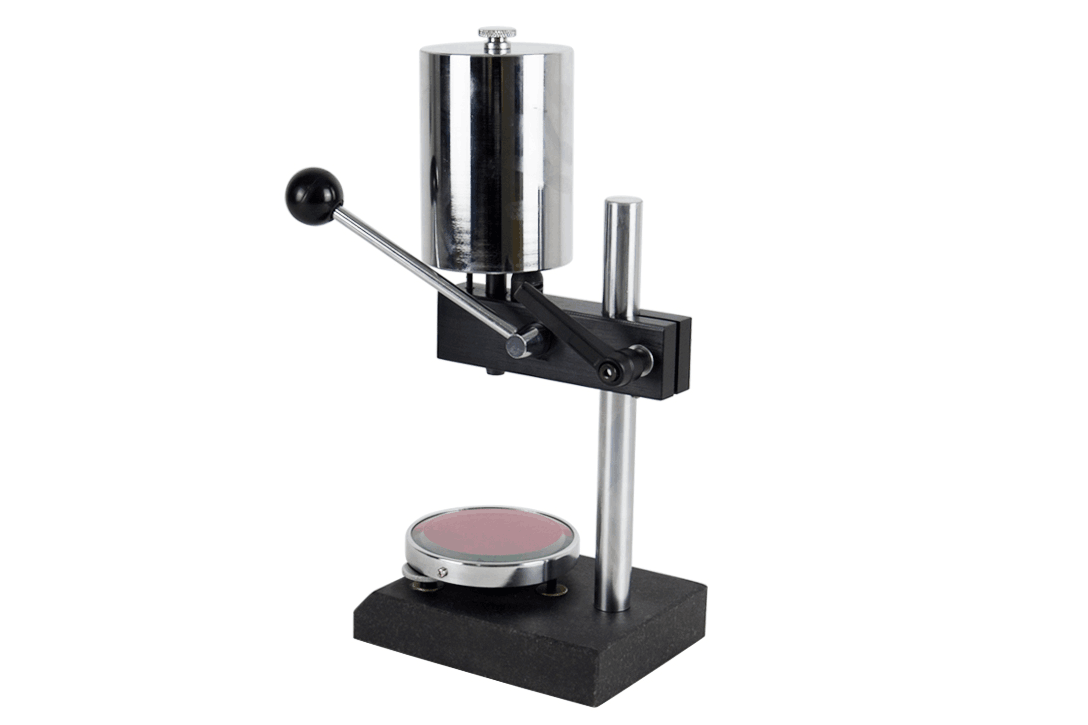

Штатив испытательный (далее штатив) предназначен для закрепления в нём твердомера (дюрометра) по Шору тип D. Обеспечивает равномерное механическое нагружение твердомера в процессе измерения твёрдости изделий. Штатив с грузом-гирей, центрированной с осью индентора закреплённого твердомера, позволяет получить бо’льшую точность измерения твёрдости контролируемого изделия.
Технические характеристики:
| Диапазон показаний при цене деления шкалы равной 1 (типы А и D) | 0 … 100 |
| Рабочий диапазон для измерения твёрдости:
· по шкале Шора тип А (модель ТВР-А) · по шкале Шора тип D (модель ТВР-D) |
10 … 90 HA 20 … 90 HD |
| Цена деления отсчётного устройства, ед. твёрдости | 1 |
| Вылет индентора от опорной поверхности прибора при нулевом показании | 2,5 ± 0,04 мм |
| Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы)
· для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
± 0,075 Н ± 0,445 Н |
| Предварительная нагрузка для ТВР-А и ТВР-АМ | 0,549 ± 0,075 Н |
| Предельная нагрузка
· для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
8,064 ± 0,075 Н 49,04 ± 0,49 Н |
| Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора | ± 0,025 мм (± 1 деление шкалы) |
| Диапазон температур, °С:
· Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
| Относительная влажность воздуха | 30 % … 80 % |
| Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: | 6 мм |
| Минимальное расстояние между:
· Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
| Диаметр опорной поверхности твердомера | 16 мм |
| Минимально необходимый диаметр подготовленной поверхности для проведения измерений | 10 мм |
| Межповерочный интервал | 1 год |
| Масса твердомера | 0,19 кг |
| Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г) | 112*60*32 мм |
| Масса упаковочного футляра с твердомером ТВР-А и ТВР-D | 0,3 кг |
| Габаритные размеры упаковочного футляра (В*Ш*Г) | 41*150*114 мм |
| Гарантийный срок эксплуатации твердомера (дюрометра) | 1 год |
|
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
| Толщина/высота контролируемого изделия, не более: | 60 мм |
| Диаметр предметного столика для размещения контролируемого изделия: | Ø 100 мм |
| Усилие, создаваемое грузом-гирей:
· Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 ± 0,1 Н 49,3 ± 0,49 Н |
| Масса штатива в сборе без твердомера:
· Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
| Габаритные размеры (В*Ш*Г), не более: | 365х230х110 |
Комплект поставки:
|
Наименование |
Кол-во, шт. |
| Твердомер в упаковочном футляре (для ТВР-А и ТВР-D) |
1 |
| Механический штатив (для ТВР-АМ и ТВР-DМ) |
1 |
| Паспорт c Методикой Поверки |
1 |
| Свидетельство о поверке |
1 |
| Комплект мер твёрдости по шкале Шора (тип А и тип D) |
По заказу |
