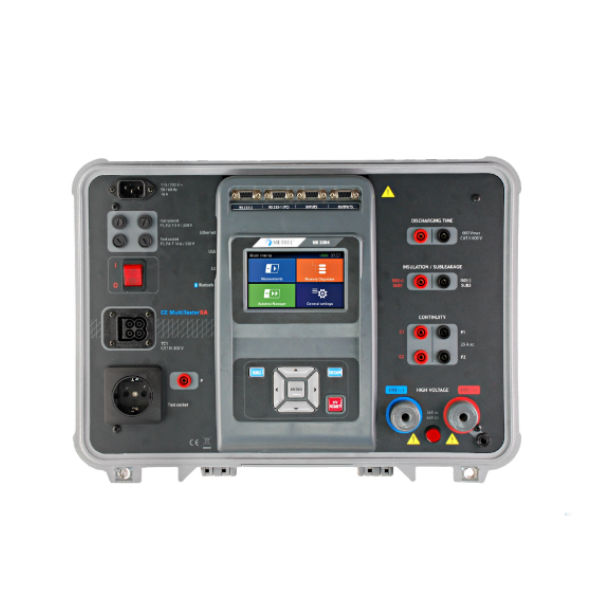

Установка MI 3394 позволяет провести испытания электрической прочности изоляции, измерить сопротивление проводников и изоляции, мощность, потребляемую оборудованием и другие параметры.

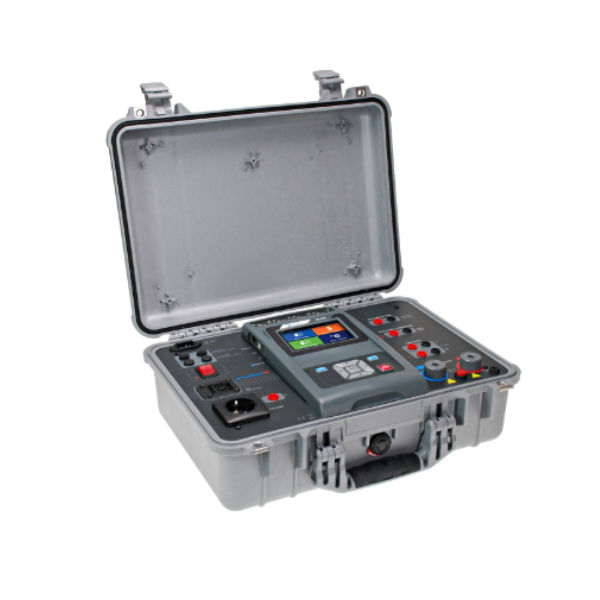

Установка выполнена в виде чемодана, что позволяет применять ее в полевых условиях.
Функции | Диапазон измерений | Разрешение | Погрешность измерений | |
Высоковольтные испытания. Испытательное напряжение переменного тока | 0,001…1,999 кВ 2,00…5,99 кВ |
0,001кВ 0,01 кВ |
±(3% от измер.) ±(3% от измер.) |
|
Высоковольтные испытания. Испытательное напряжение постоянного тока | 0,001…1,999 кВ 2,00…6,99 кВ |
0,001кВ 0,01 кВ |
±(3% от измер.) ±(3% от измер.) |
|
Целостность защитного проводника (Ток 0,2, 4, 10 и 25 A) |
0,00 …19,99 Ом 20,0 … 99,9 Ом 100,0…199,9 Ом 200…999 Ом |
0,01 Ом 0,1 Ом 0,1 Ом 1 Ом |
±(2% от измер. + 2 ед. мл. р.) ±(3% от измер.) ±(5% от измер.) индикация |
|
Сопротивление изоляции (испытательное напряжение 250, 500, 1000 В) | 0,00…19,99 MОм 20,0…199,9 MОм |
0,01 MОм 0,1 MОм |
±(3% от измер. + 2 ед. мл. р.) ±(5% от измер.) |
|
Ток утечки | 0,00…19,99 мA | 0,01 мA | ±(3% от измер. + 3 ед. мл. р.) | |
Активная, реактивная, полная мощность | 0…999 Вт, ВАР, ВА 1,00…3,70 Вт, ВАР, ВА |
1 Вт, ВАР, ВА 10 Вт, ВАР, ВА |
±(5% от измер. + 5 ед. мл. р.) ±(5% от измер.) |
|
Напряжение | 0,1…264 В | 0,1 В | ±(3% от измер. + 10 ед. мл. р.) | |
Ток | 0,00 … 16,00 А | 0,01А | ±(3% от измер. + 5 ед. мл. р.) | |
THD U, THD I | 0,0… 99,9 % | 0,1 % | ±(5% от измер. + 5 ед. мл. р.) | |
Питающее напряжение | 230 В, 50 Гц | |||
Категория перенапряжения | 600 В CAT II | |||
Класс защиты | I | |||
Подключение к ПК | RS 232 (4 порта), USB, Bluetooth, Ethernet | |||
Масса | 17 кг |
№ | Наименование | Количество |
1 | Прибор CE MultiTesterXA | 1 |
2 | Высоковольтные пистолеты с кабелем 2 м | 2 |
3 | Измерительные проводники 2,5 м | 4 |
4 | Измерительный проводник 1,5 м | 1 |
5 | Зажимы «крокодил» | 5 |
6 | Кабель питания | 1 |
7 | Сумка | 1 |
8 | Кабель RS232 | 1 |
9 | Кабель USB | 1 |
10 | ПО Metrel ES Manager на CD | 1 |
11 | Руководство по эксплуатации | 1 |
