MIC-10k1 Измеритель параметров электроизоляции
Гарантия: 36 месяцев / Номер в Госреестре: 58907-14 / Класс защиты: IP40 (IP 67 с закрытой верхней крышкой) / Температурный диапазон: -20 °C … +50 °C / Габариты ШxВxГ: 390×310×180 мм / Масса: 7 кг
Назначение и область применения:

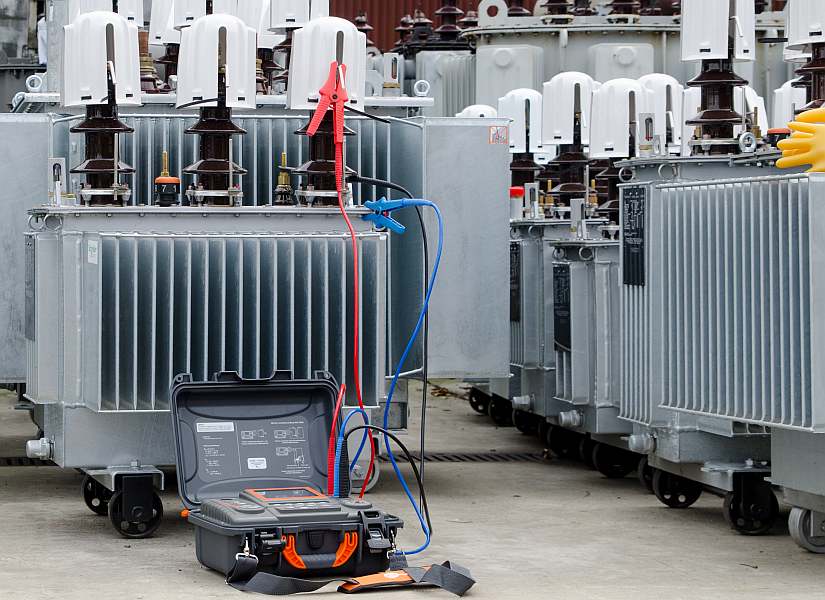

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).
Основные характеристики:
- Измерение сопротивления электроизоляции RISO до 40 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В…1000 В — шаг 10 В; 1 кВ…10 кВ — шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения — до 99’59’;
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;

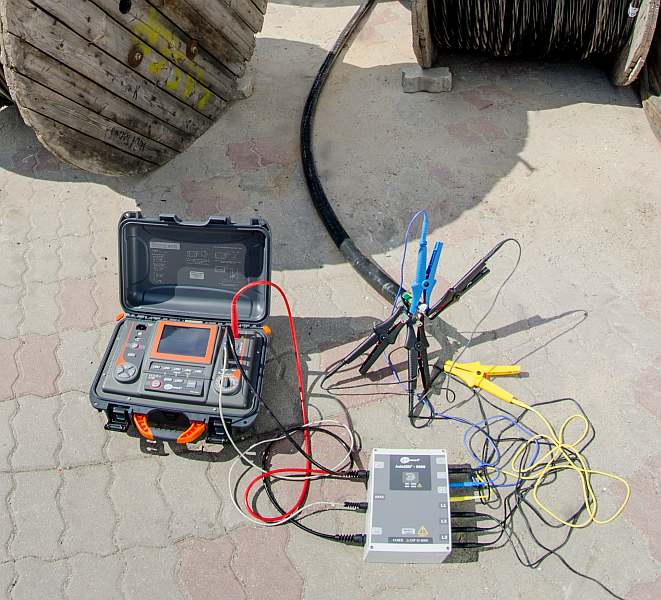

- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры;
- Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Основные технические характеристики MIC-10k1
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно IEC 61557-2 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,0…999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00…9,99 МОм | 0,01 МОм | |
| 10,0…99,9 МОм | 0,1 МОм | |
| 100…999 МОм | 1 МОм | |
| 1,00…9,99 ГОм | 0,01 ГОм | |
| 10,0…99,9 ГОм | 0,1 ГОм | |
| 100…999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| 10,0…19,9 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м. р.) |
| 20,0…40,0 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м. р.) В РФ не нормируется |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
| Напряжение UISO | Измерительный диапазон | Измерительный диапазон с адаптером AutoISO-5000 |
|---|---|---|
| 50 В | 200 ГОм | 20,0 ГОм |
| 100 В | 400 ГОм | 40,0 ГОм |
| 250 В | 1,00 ТОм | 100 ГОм |
| 500 В | 2,00 ТОм | 200 ГОм |
| 1000 В | 4,00 ТОм | 400 ГОм |
| 2500 В | 10,00 ТОм | 400 ГОм |
| 5000 В | 20,0 ТОм | 400 ГОм |
| 10 000 В | 40,0 ТОм | — |
Измерение сопротивления электроизоляции нарастающим напряжением (SV)
| Напряжение UISO | Шаг напряжения |
|---|---|
| 50…1000 В | 10 В |
| 1000…5000 В | 25 В |
| 5000…10000 В | 25 В |
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12…999 Ом
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
- Напряжение на разомкнутых измерительных проводниках: 4…24 В
- Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA)
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
Измерение напряжения постоянного и переменного тока
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0…29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
| 30…299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
| 30…750 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
Диапазон частот: от 45 Гц до 65 Гц
Измерение емкости
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 1…999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00…49,9 мкФ | 0,01 мкФ |
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантирован
Измерение температуры окружающей среды
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| — 40…+99,9 °С | 1 °С | ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется |
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 |
| Степень защиты корпуса согласно EN 60529 | IP40 (IP 67 с закрытой крышкой) |
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В |
| Температура хранения | –25…+70 °C |
| Температура рабочая | -20..+50 °C |
| Относительная влажность | 20..80 % |
| Высота | До 3000 м |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц |
| Дисплей | ЖК, графический 5,6″ |
| Интерфейс | USB или Bluetooth® |
| Габаритные размеры | 390×310×180 |
| Масса измерителя | около 7 кг |
Стандартная комплектация:
- Зажим «Крокодил» изолированный голубой К07 5,5 кВ
- Зажим «Крокодил» изолированный красный К07 5,5 кВ
- Зажим «Крокодил» изолированный черный К07 5,5 кВ
- Зонд острый с разъемом «банан» красный 5кВ
- Зонд острый с разъемом «банан» черный 5кВ
- Кабель последовательного интерфейса USB
- Кабель сетевой стандарта IEC
- Провод измерительный с разъемами «банан» 10 кВ голубой 3 м
- Провод измерительный с разъемами «банан» 10 кВ красный 3 м
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м
- Температурный зонд ST-1
- Футляр L4
Дополнительная комплектация:
- Адаптер AutoISO-5000
- Провод измерительный с разъемами «банан» 10 кВ голубой 10 м
- Провод измерительный с разъемами «банан» 10 кВ голубой 20 м
- Провод измерительный с разъемами «банан» 10 кВ голубой 3 м
- Провод измерительный с разъемами «банан» 10 кВ голубой 5 м
- Провод измерительный с разъемами «банан» 10 кВ красный 10 м
- Провод измерительный с разъемами «банан» 10 кВ красный 20 м
- Провод измерительный с разъемами «банан» 10 кВ красный 3 м
- Провод измерительный с разъемами «банан» 10 кВ красный 5 м
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ
- Протоколы 2.0» #
- Футляр L7
