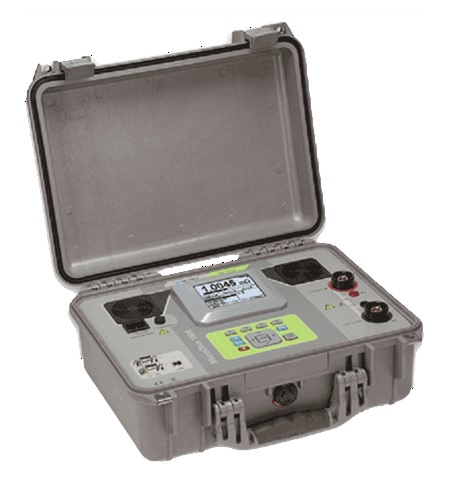

MI 3252 MicroOhm — портативный микроомметр с широким диапазоном измерения (минимальное отображаемое сопротивление 1нОм) , что позволяет использовать его при измерении малых сопротивлений сварных и болтовых соединений; кабельных стростков; контактов автоматических выключателей, прерывателей, расцепителей; участков мощных токоведущих шин; присоединений заземления; ножевых контактных соединений и предохранителей и др.
Для обеспечения высокой точности измерений (±0,25%) MI 3252 использует 4-х проводную схему и регулируемый от 100 мА до 100 А испытательный ток. Встроенная память, возможность передачи данных на ПК (ПО и интерфейсные кабели в основном комплекте поставки), эргономичный корпус, сравнительно небольшая масса делают этот микроомметр незаменимым при мобильном характере работы.
Функции:
Особенности:
Примеры применения:

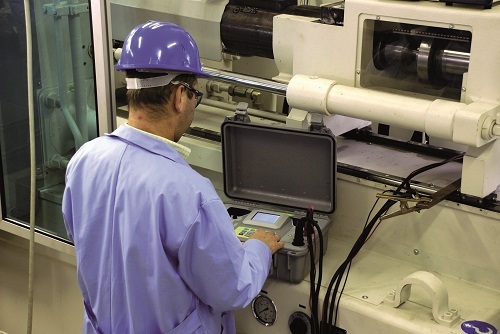

MI 3252 MicroOhm 100A позволяет выявить проблемы, связанные с высоким контактным сопротивлением сварных соединений, автоматических выключателей, токопроводящих шин и т.д.
Подобные неисправности могут вызвать сбои в работе и повреждения аппаратуры.
Пример 1:
Измерение контактного сопротивления высоковольтного автоматического выключателя. Данный тест должен проводиться при измерительном токе не менее 50 A.
Пример 2:
Измерение контактного сопротивления токопроводящей шины. С помощью больших токов сопротивление токопроводящей шины может быть проверено при условиях, близких к реальным условиям эксплуатации. Это позволяет получить надежный результат и с легкостью сделать вывод о необходимости проведения ремонта.
Микроомметр MI 3252 MicroOhm 100 A характеристики:
Функция | Диапазон | Разрешение | Погрешность | Ток | |
Сопротивление | 10,000 … 199,999 мкОм | 1 нОм | ±0,25% от измер. | 100 A | |
0,20000 … 1,99999 мОм | 10 нОм | 100 А / 50 А | |||
2,0000 … 19,9999 мОм | 100 нОм | 50 А / 10 А | |||
20,000 … 199,999 мОм | 1 мкОм | 10 А / 1 А | |||
0,20000 … 1,99999 Ом | 10 мкОм | 1 А / 100 мА | |||
2,0000 … 19,9999 Ом | 100 мкОм | 100 мА | |||
Напряжение | 200 мкОм | 1,000 мВ … 20,000 мВ | 1 мкВ | ±0,25% от измер. | 100 A |
2 мОм | 20,00 мВ… 200,00 мВ | 10 мкВ | 100 A | ||
10,00 мВ … 100,00 мВ | 10 мкВ | 50 A | |||
20 мОм | 100,0 мВ … 1,0000 В | 0,1 мВ | 50 A | ||
20,0 мВ … 200,0 мВ | 0,1 мВ | 10 А | |||
200 мОм | 200,0 мВ … 2,0000 В | 0,1 мВ | 10 А | ||
20,0 мВ … 200,0 мВ | 0,1 мВ | 1 А | |||
2 Ом | 200,0 мВ … 2,0000 В | 0,1 мВ | 1 А | ||
200,0 мВ … 2,0000 В | 0,1 мВ | 100 мA | |||
20 Ом | 200,0 мВ … 2,0000 В | 0,1 мВ | 100 мA | ||
Напряжение питания | 230 / 115 В перем. тока | ||||
Батарея | 12 В пост. тока / 12 Ач | ||||
Категория перенапряжения | КАТ IV / 50 В | ||||
Дисплей | ЖК дисплей, 320 x 240 пикс., с подсветкой | ||||
Порты связи | 2 x RS232 и USB | ||||
Память | 512 кБ (1000 результатов) | ||||
Размеры | 410 х 175 х 370 мм | ||||
Вес | 11,8 кг |

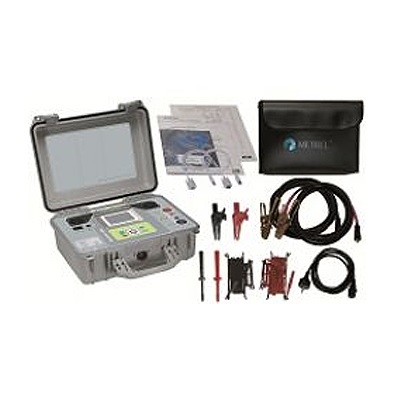

Микроомметр MI 3252 MicroOhm 100 A комплект поставки:
Микроомметр MI 3252 MicroOhm 100 A принадлежности:
