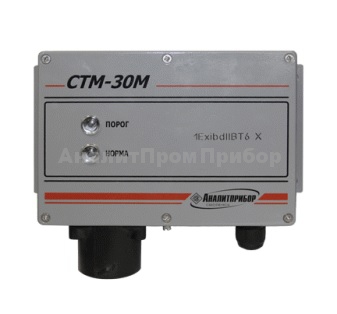

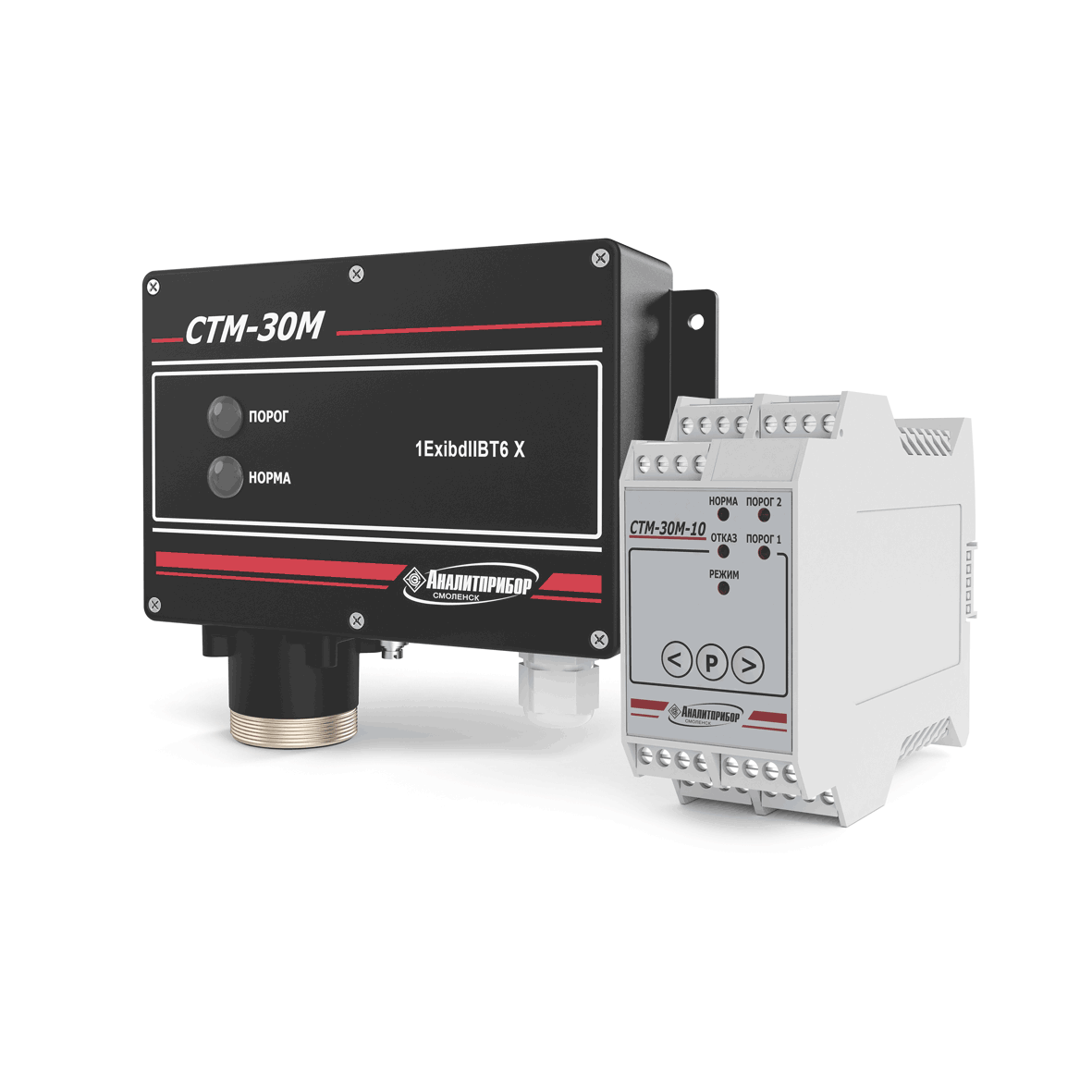

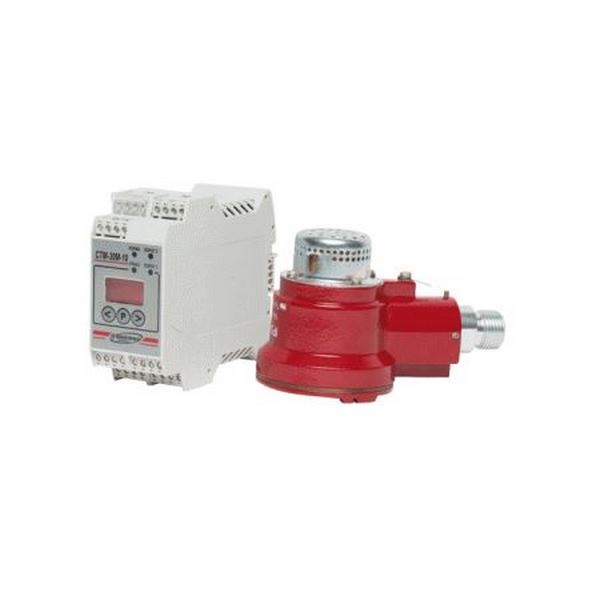

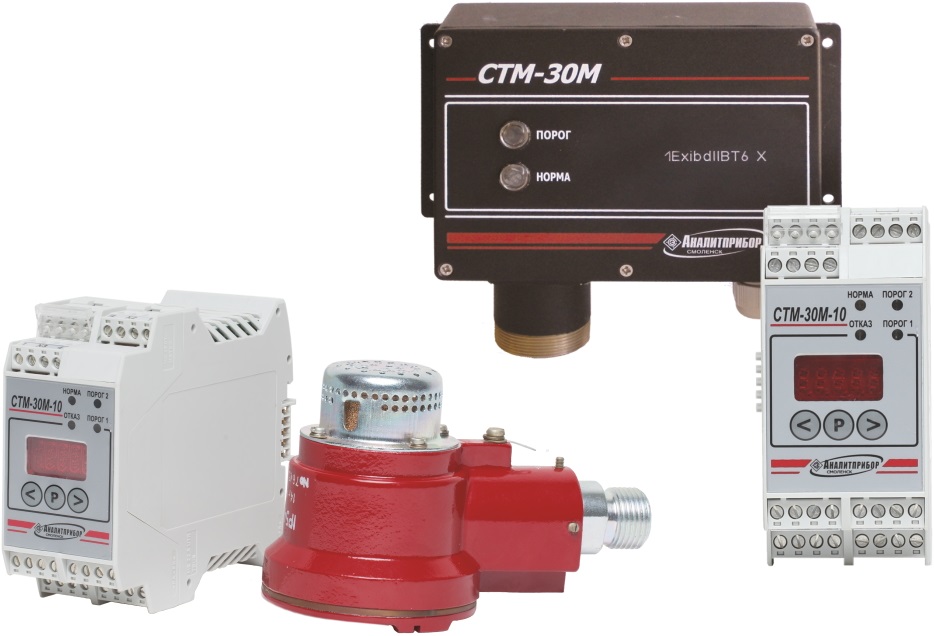

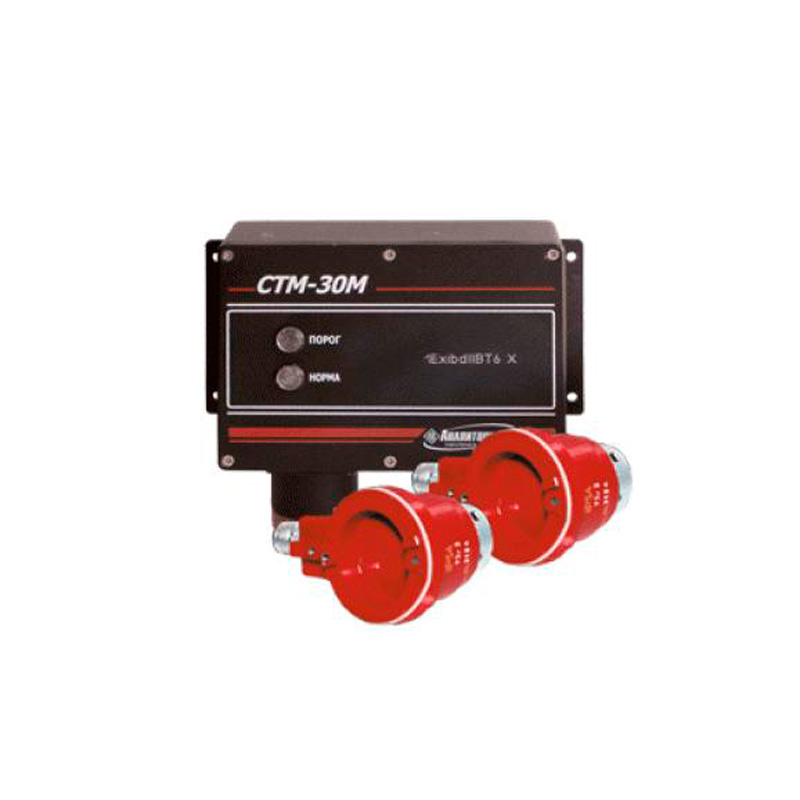

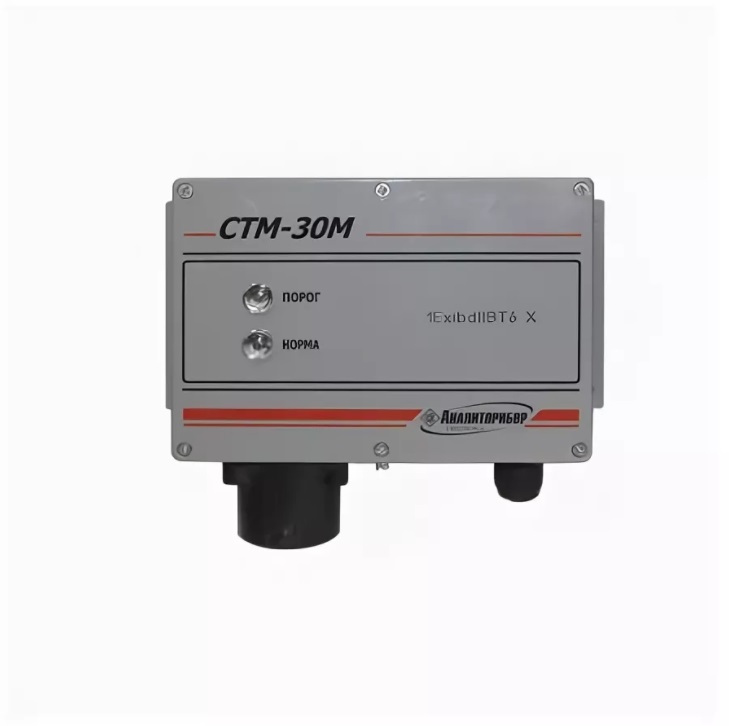

Микропроцессорная газоаналитическая система СТМ-30М
Стационарный сигнализатор СТМ-30М предназначен для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов и паров и их смесей в воздухе рабочей зоны и выдачи сигнализации о...
Загрузка...по запросу
по запросу
Стационарный сигнализатор СТМ-30М предназначен для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов и паров и их смесей в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.
Сигнализатор СТМ-30М является сигнализатором совокупности компонентов. Поверочным компонентом является метан (для легких фракций) или гексан (для тяжелых фракций).
Область применения: в процессе добычи нефти и газа; при транспортировки нефти и газа; на объектах газо- и нефтепереработки; на заправочных станциях; нефтебазах и складах ГСМ; лакокрасочные участки; на танкерах и других судах речного и морского транспорта; на буровых платформах плавучих и стационарных.
- Принцип действия – термохимический.
- Способ забора пробы – диффузионный или принудительный (в зависимости от исполнения).
- Режим работы – непрерывный.
- Рабочее положение – вертикальное.
- Исполнение – взрывозащищенное.
Состав сигнализатора:
- блок сигнализации и питания БСП;
- блок датчика БД (по заказу);

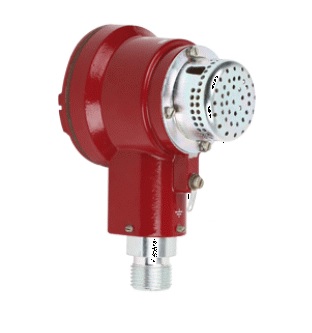

- выносной датчик ВД (по заказу).
Буквенное обозначение исполнений сигнализатора в конце наименования означает:
- Д – диффузионный способ отбора пробы;
- П – принудительный способ отбора пробы;
- Ц – наличие цифровой индикации на БСП и БД;
- Б – отсутствие цифровой сигнализации;
- Т – тропическое исполнение;
- Н – низкотемпературное исполнение;
- Г – поверочный компонент гексан;
- М – соответствие требованиям РМРС;
- В – наличие выносного датчика соединенного кабелем с БД.
Достоинства:
- Установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ Р 60715-2003;
- Возможность контроля довзрывоопасных концентраций при температурах от -60 до +180 оС;
- Более 140 контролируемых веществ;
- Возможность контроля довзрывоопасных концентраций каталитических ядов (дихлорэтана и винилхлорида);
- Возможность калибровки по гексану для контроля тяжелых фракций;
- Возможность создания многоканальных систем (при этом информация передается по цифровому каналу Rs485, что
позволяет избежать помех); - Исполнения как с цифровой, так и без цифровой индикации;
- Наличие высокотемпературной модификации;
- Питание от 220 В ил 24В;
- Взрывозащита типа d или I (в зависимости от модификации).
По отдельному заказу поставляются фильтры-поглотители агрессивных веществ и каталитических ядов, а также программируемый логический контроллер «ОВЕН ПЛК-73» предназначенный для сбора данных с сигнализаторов, их обработка и хранения.
Сигнализаторы относятся к взрывозащищённому электрооборудованию группы II по
ГОСТ Р 52350.0-2005 и имеют маркировку взрывозащиты:
- «1ExdIICT4» — ВД и БД сигнализаторов СТМ-30М-10 всех исполнений;
- «1ExibIIВT6 X» — БД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ;
- «1ExibdIIВT6 X» — БД сигнализаторов СТМ-30М-00ДЦ, -50ДБ;
- «1ExibdIIВT6» — ВД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ;
- «1ExibIIВT3 Х» — БД сигнализаторов СТМ-30М-07ДЦВ;
- «1ExibdIIВT3» — ВД сигнализаторов СТМ-30М-07ДЦВ;
- «[Exib]IIВ» — БСП сигнализаторов СТМ-30М-00ДЦ, -02ДЦВ,- 04ПЦВ, -07ДЦВ, -50ДБ, -51ДБВ, -53ПБВ.
Степень защиты корпуса – БСП – IP20, БД и ВД – IР54.
СТМ-30М:
| Параметр | Значение | Примечание |
|---|---|---|
| Измерительный диапазон % НКПР % об. (по метану) |
0 — 50 0 — 2,5 |
для СТМ-30-30, СТМ-30-31 |
| Диапазон показаний, % НКПР % об. (по метану) |
0 — 100 0 — 5,0 |
для СТМ-30-30, СТМ-30-31 |
| Стандартные пороговые значения (регулируемые пороги) Порог 1, %НКПР (%об.): Порог 2, %НКПР (%об.): |
7 (1) 11 (2) |
%об. — для СТМ-30-30, СТМ-30-31 |
| Основная абсолютная погрешность, % НКПР (%об.), не более: для измерения для сигнализации |
± 5 (± 0,25 %об.) ± 2,5 (± 0,1%об.) |
%об. — для СТМ-30-30, СТМ-30-31 |
| Оперативность срабатывания сигнализации, с, не более | 7 | уровень: 0,6 |
| Аналоговый выходной сигнал, мА Цифровой выходной сигнал |
4-20 RS232, RS485 |
нагрузка не более 500 Ом с БОИ |
| Температура ОС, °С: для БСП и БОИ для БД с цифровой индикацией для БД без цифровой индикации для ВД |
1 — +50 -40 — +50 -60 — +50 1 — +150 |
|
| Срабатывание релейных выходов: предварительной сигнализации аварийной сигнализации неисправность |
одна группа две группы одна группа |
|
| Длина линии связи между БСиП и БД, м, не более: | 1 000 | сопротивление жилы не более 10 Ом |
| Количество проводников | 3 | 2 с ЦИ (цифровой индикацией) |
| Напряжение питания, В: переменное постоянное (резерв) |
220 24 |
модификация с циф. индикацией |
| Потребляемая мощность, ВА, не более | 10 | |
| Габаритные размеры, мм: БСиП блок сигнализации и питания БОИ блок обмена информации БД блок датчика со встроенным датчиком ВД блок датчика с выносным датчиком ВД блок датчика высокотемпературный датчик блок датчика с принудительным забором пробы |
303х56х230 303х117,5х230 183х106х100 183х106х100 183х106х100 64х72х35,5 260х106х100 |
Масса, кг, не более: 1,9 2,2 1,5 1,5 1,5 0,4 2,5 |
| Масса, кг, не более: БСиП блок сигнализации и питания БОИ блок обмена информации БД блок датчика со встроенным датчиком ВД блок датчика с выносным датчиком ВД блок датчика высокотемпературный датчик блок датчика с принудительным забором пробы |
1,9 2,2 1,5 1,5 1,5 0,4 2,5 |
|
| Срок службы, дней, не менее | 3650 |
Таблица исполнения газоанализаторов:
| Обозначение | Условное наименование | Поверочный компонент | Количество жил кабеля связи БСП с БД (ВД) | Наличие цифровой индикации на блоках | Диапазон температуры окружающей среды, °С | ||
| БСП | БД | ВД | |||||
| ИБЯЛ.413216.050 | СТМ-30М-00ДЦ | метан | 2 | БСП и БД | +1 ÷ +50 | -40 ÷ +50 | — |
| -02 | СТМ-30М-02ДЦВ | метан | 2 | БСП и БД | +1 ÷ +50 | -40 ÷ +50 | 40 ÷ +50 |
| -04 | СТМ-30М-04ПЦВ | метан | 2 | БСП и БД | +1 ÷ +50 | +1 ÷ +50 | +1 ÷ +50 |
| -07 | СТМ-30М-07ДЦВ | метан | 2 | БСП и БД | +1 ÷ +50 | -20 ÷ +50 | -20 ÷ +180 |
| -10 | СТМ-30М-10ДБ | метан | 4 | нет | +1 ÷ +50 | — | -60 ÷ +50 |
| -11 | СТМ-30М-10ДЦ | метан | 4 | БСП | +1 ÷ +50 | — | -60 ÷ +50 |
| -12 | СТМ-30М-10ДБГ | гексан | 4 | нет | +1 ÷ +50 | — | -60 ÷ +50 |
| -13 | СТМ-30М-10ДЦГ | гексан | 4 | БСП | +1 ÷ +50 | — | -60 ÷ +50 |
| -14 | СТМ-30М-10ПБ | метан | 4 | нет | +1 ÷ +50 | +1 ÷ +50 | — |
| -15 | СТМ-30М-10ПЦ | метан | 4 | БСП | +1 ÷ +50 | +1 ÷ +50 | — |
| -16 | СТМ-30М-10ПБГ | гексан | 4 | нет | +1 ÷ +50 | +1 ÷ +50 | — |
| -17 | СТМ-30М-10ПЦГ | гексан | 4 | БСП | +1 ÷ +50 | +1 ÷ +50 | — |
| -18 | СТМ-30М-10ТДЦ | метан | 4 | БСП | +1 ÷ +50 | — | -60 ÷ +50 |
| -19 | СТМ-30М-10ТДЦГ | гексан | 4 | БСП | +1 ÷ +50 | — | -60 ÷ +50 |
| -20 | СТМ-30М-10ТПЦ | метан | 4 | БСП | +1 ÷ +50 | +1 ÷ +50 | — |
| -21 | СТМ-30М-10ТПЦГ | гексан | 4 | БСП | +1 ÷ +50 | +1 ÷ +50 | — |
| -22 | СТМ-30М-10МДЦ | метан | 4 | БСП | +1 ÷ +50 | — | -60 ÷ +50 |
| -23 | СТМ-30М-10МПЦ | метан | 4 | БСП | +1 ÷ +50 | +1 ÷ +50 | — |
| -24 | СТМ-30М-10НДЦ | метан | 4 | БСП | -40 ÷ +50 | — | -60 ÷ +50 |
| -25 | СТМ-30М-10НДЦГ | гексан | 4 | БСП | -40 ÷ +50 | — | -60 ÷ +50 |
| -50 | СТМ-30М-50ДБ | метан | 3 | нет | +1 ÷ +50 | -60 ÷ +50 | — |
| -51 | СТМ-30М-51ДБВ | метан | 3 | нет | +1 ÷ +50 | -60 ÷ +50 | -60 ÷ +50 |
| -53 | СТМ-30М-53ПБВ | метан | 3 | нет | +1 ÷ +50 | +1 ÷ +50 | +1 ÷ +50 |
Комплект поставки СТМ-30М:
- Газоаналитическая система СТМ-30М;
- Комплект запасных частей и принадлежностей;
- Монтажные части;
- Ведомость документации;
- Техническая и эксплуатационная документация.
