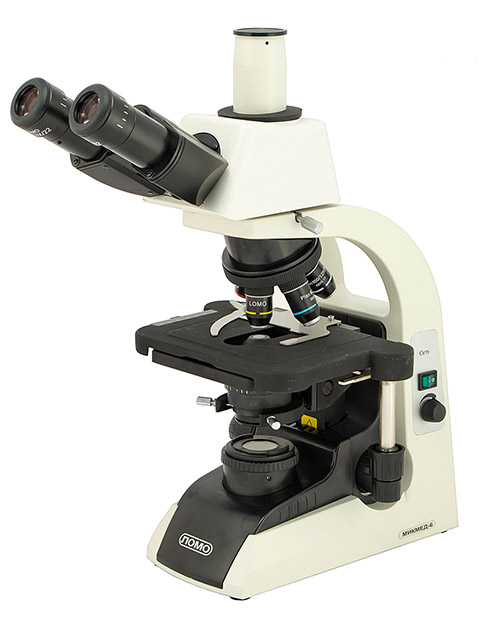

Микроскоп МИКМЕД — 6
Загрузка...
Микроскоп медицинский «МИКМЕД 6» предназначен для клинической лабораторной диагностики и морфологии при исследованиях объектов в проходящем свете с освещением по методу светлого поля, с дополнительными аксессуарами – по методам фазового контраста и темного поля, в свете люминесценции и в поляризованных лучах.
В клинической лабораторной диагностике микроскопы используют при анализе крови и просмотре цитологических препаратов различных биологических материалов: мокроты, мочи, ликвора, костного мозга, отпечатков лимфоузлов, для диагностики венерических заболеваний, туберкулеза, в дерматологии, а также для количественной оценки материала (лейкоцитарная формула, цитограмма, миелограмма, копрологический анализ и др.).
На микроскопах можно изучать окрашенные и неокрашенные препараты в виде мазков и гистологических срезов, а также биологические жидкости в камерах типа Горяева.
Микроскоп МИКМЕД-6 внесен в государственный реестр изделий медицинского назначения, регистрационное удостоверение ФСР 2010/08205, сертификат соответствия РОСС RU.ИМ32.Н00126 по схеме обязательной сертификации медицинского изделия.
ОАО «ЛОМО» гарантирует соответствие требованиям стандарта ISO 13485 при разработке и производстве медицинских приборов и обеспечение установленных физиологических норм бинокулярного зрения пользователя на все микроскопы.
ПРЕИМУЩЕСТВА МИКМЕД-6 по сравнению с предыдущей моделью:
- Известный производитель, серийное производство на заводе по адресу: Санкт — Петербург, ул. Чугунная, д. 20;
- Унифицированный штатив для микроскопов серии “Микмед” – по патенту № 84195;
- Объективы планахроматической коррекции, длина тубуса – бесконечность;
- Поле зрения в пространстве изображениий, увеличено до 22 мм;
- Пятигнездный револьвер с удобным наклоном “от наблюдателя”
- Двухкоординатный столик с диапазоном перемещения 78х54 мм и возможностью установки двух препаратов одновременно, рабочая поверхность столика со специальным покрытием, предназначенным для проведения дезинфекции, и устойчивым к истиранию;
- Возможность управления координатным предметным столиком левой рукой;
- Осветительная система по Келлеру, обеспечивающая без дополнительных перестроек освещение полей зрения объективов увеличением от 4х до 100х;
- Коаксиальный механизм двухступенчатой грубой и точной фокусировки;
- Возможность оснащения микроскопа устройством быстрой рефокусировки;
- В качестве источника света используются галогенная лампа 12 В 20 Вт или светодиод мощностью 5 Вт с длительностью работы 30 000 часов; вторичный источник питания с плавной регулировкой яркости встроен в штатив микроскопа;
- Возможность оснащения микроскопа менеджером света;
- Съёмный блок узла коллектора, выдвигающийся вперёд по направляющим салазкам, обеспечивающий оптимальный тепловой режим и удобную безопасную замену лампы;
- Соответствие требованиям международной электротехнической комиссии.
Технические характеристики
| Технические характеристики | |
| Видимое увеличение, крат | 40 – 1000 (1500 — с окулярами 15х) |
| Объективы — тубус бесконечность,
увеличение/апертура |
коррекция планахроматическая
4х/0,10; 10х/0,25; 40х/0,65; 100х/1,25 ми |
| Окуляры широкопольные,
видимое увеличение, крат/поле, мм |
с диоптрийным механизмом
10х/22 , возможность работы в очках |
| Насадка для наблюдения | тринокулярная |
| Бинокулярный тубус Siedentopf | не требует регулировки длины тубусов при установке глазного базиса |
| Наклон окулярных тубусов | 30 град. |
| Межзрачковое расстояние | регулируется от 47 до 75 мм |
| Изменение рабочей высоты микроскопа (расстояние от основания микроскопа до выходного зрачка) | регулировкой положения выходных зрачков посредством окулярных тубусов |
| Параллельность лучей выходящих из окуляров насадки в направлениях: | вертикальном — расхождение не более 15′, горизонтальном — схождение не более 20′, — расхождение не более 60’ |
| Револьвер 5-гнездный,
вращение в любом направлении |
для удобства смены препаратов наклонен к штативу от “наблюдателя” |
| Двухкоординатный предметный столик, диапазон перемещения | коаксиальные рукоятки для правой руки,
78х54 мм. возможность установки двух препаратов одновременно |
| Конденсор светлого поля с ирисовой апертурной диафрагмой | числовая апертура 0,9/1,25 ми |
| Освещение — встроенное по (Koehler), | центрируемая и фокусируемая ирисовая полевая диафрагма |
| Узел коллектора с вентиляционными отверстиями, съёмный, выдвигается вперёд по направляющим салазкам | Обеспечивает:
оптимальный тепловой режим; удобную безопасную замену источника света без изменения положения штатива; установку узла с зеркалом на кронштейне (дополнительная опция) |
| Источник света лампа галогенная или светодиод белого свечения | 12 В, 20Вт
5 Вт длительность работы 30 000 часов |
| Блок питания встроен в штатив, обеспечивает плавную регулировку яркости | соответствует установленным нормам: — электробезопасности (класс I, тип Н по ГОСТ 12.2.091, ГОСТ Р 51350 (МЭК 61010-1), — электромагнитной совместимости (ГОСТ Р 50267.0.2), — радиопомех (ГОСТ Р 51318.15.) |
| Потребляемая мощность,
не более, В·А |
60 с галогенной лампой,
20 со светодиодом |
| Габаритные размеры микроскопа, не более, мм | 270х380х450 |
| Масса, не более, кг | 8,5 |
| Габаритные размеры микроскопа, в упаковке, не более, мм | 300х400х530 |
| Масса в упаковке, не более, кг | 10 |
| Сертификат соответствия | по схеме добровольной сертификации |
По дополнительному заказу для расширения возможностей исследования микроскопы могут быть оснащены следующими опциями:
- Объективами увеличений: 2, 20, 50 ми, 60;
- Окулярами с механизмом диоптрийной подвижки: 10/22 со шкалой, 15/16, 30/8;
- Устройством для наблюдения по методу фазового контраста и темного поля;
- Конденсором темного поля;
- Устройством простой поляризации;
- Устройством быстрой рефокусировки;
- Менеджером света;
- Расположением коаксиальных рукояток управления столиком для левой руки;
- Насадкой с осветителем для исследования объектов в свете люминесценции;
- Цифровой камерой высокого разрешения с адаптером C — mount для визуализации и компьютерного анализа
