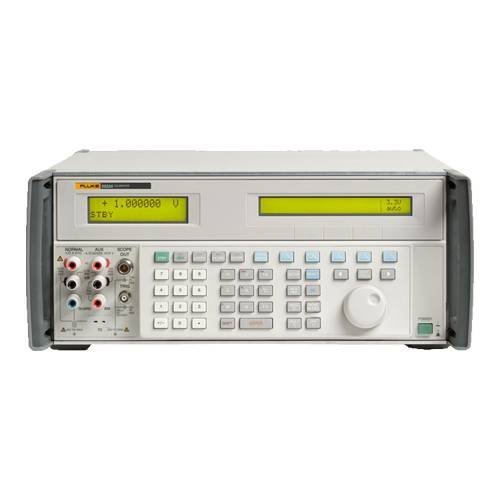

Многоцелевой калибратор Fluke 5522A-PQ/6 240
Загрузка...
Многоцелевой калибратор Fluke 5522A-PQ/6 240, снабженный опциональными модулями PQ и SC600, способен с высокой точностью воспроизводить широкий перечень электрических параметров, генерировать сигналы заданной формы и производить измерения, заменяя собой целый набор разнотипного метрологического оборудования.
Метрологическое оборудование в формате моноблока с панелью управления и интерфейсами GPIB и RS-232, он может использоваться в стационарных условиях – как автономная установка или в составе испытательных систем, либо для выездных работ, для чего предусмотрен опциональный транспортировочный кейс с колесами и портативный футляр со съемными крышками.
Решение для калибровки «всё в одном»
Базовые функции Fluke 5522A-PQ/6 240 обеспечивают возможность поверки мультиметров и специализированных приборов для измерения напряжения, силы тока, частоты, емкости, сопротивления, мощности и вторичных устройств температурного контроля. Наличие модуля PQ, который способен воспроизводить нелинейные искажения путем формирования составного гармонического сигнала с заданными амплитудными и фазовыми характеристиками, провалы, выбросы, фликер и т.д., позволяет выполнять калибровку измерителей и регистраторов качества электропитания.
Также Fluke 5522A-PQ/6 240 снабжен модулем SC600 для поверки осциллографов с частотным диапазоном до 600 МГц. Он отвечает за генерирование сигналов с нормированными параметрами, измерение входных характеристик калибруемых приборов и тестирование их защитных схем.
В качестве опций предлагаются дополнительные аксессуары для калибровки клещей с бесконтактным методом измерения силы тока, термометров и измерителей давления. Для расширения диапазонов или работы с многофазным оборудованием предусмотрена возможность параллельного использования нескольких калибраторов в режиме синхронизации.
Функциональные особенности Fluke 5522A-PQ/6 240
- Расчет погрешности поверяемых приборов калибратор производит автоматически, в соответствии с выбранными пользователем эталонными значениями, которые сберегаются в энергонезависимой памяти.
- Отдельные дисплеи для отображения параметров выходных сигналов и функций управления обеспечивают высокую информативность при выполнении калибровок.
- Для комфортности работы кнопочная панель с поворотным энкодером размещена под наклоном.
- Внутренний генератор опорного сигнала 10 МГц может использоваться для синхронизации с другим лабораторным оборудованием, для повышения точности предусмотрена возможность подключения внешнего источника.
Технические характеристики Fluke 5522A-PQ/6 240:
| Fluke 5522A-PQ/6 240 | |
|---|---|
| Постоянное напряжение | от 0 до ±1 020 В |
| Постоянный ток | от 0 до 20,5 А |
| Переменное напряжение | от 1 мВ до 1 020 В от 10 Гц до 500 кГц |
| Вольт*Герц | 1 000 В при 10 кГц/330 В при 100 кГц |
| Переменный ток | от 29 мкА до 20,5 А от 10 Гц до 30 кГц |
| Формы сигналов | Синусоида, квадрат, треугольник, усеченная синусоида |
| Сопротивление | от 0 Ом до 1 100 МОм |
| Емкость | от 220 пФ до 110 мкФ |
| Мощность (фиктивные нагрузки) | 20,9 кВт |
| Регулирование фазы | 0,01° |
| Термопара (исходная и измеренная температура) | B, C, E, J, K L N R, S, T, U 10 мкВ/°C |
| Термометр сопротивления (исходная температура) | Pt 385-100 Ом, Pt 3926-100 Ом Pt 3916-100 Ом, Pt 385-200 Ом, Pt 385-500 Ом Pt 385-1 000 Ом, PtNi 385-120 Ом, (Ni120), Cu 427 10 Ом |
| Интерфейсы | RS-232, IEEE 488 |
| Стабилизация фазы | Да |
| Неопределенность частоты | < 25 миллионных долей |
| Внешний эталон частоты (10 МГц) | Да |
| Опция калибровки осциллографа с полосой пропускания 600 МГц | Сглаженная синусоидальная волна от 5 мВ до 5,5 В (размах) максимум, частоты от 50 до 600 кГц; времена нарастания фронта <300 пс, многочисленные функции синхронизации, самый низкий постоянный ток, квадратная форма волны и неопределенность синхронизации |
| Опция определения качества питания | Режимы сложной гармонической функции, моделирования фликер-шума, моделирования падений и скачков напряжения |
