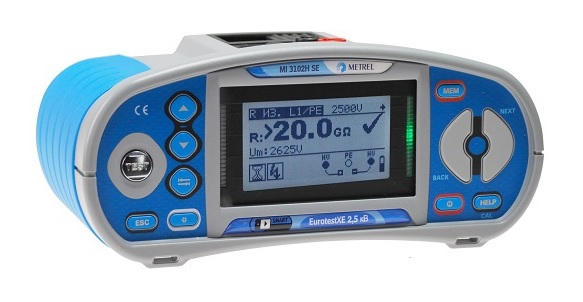

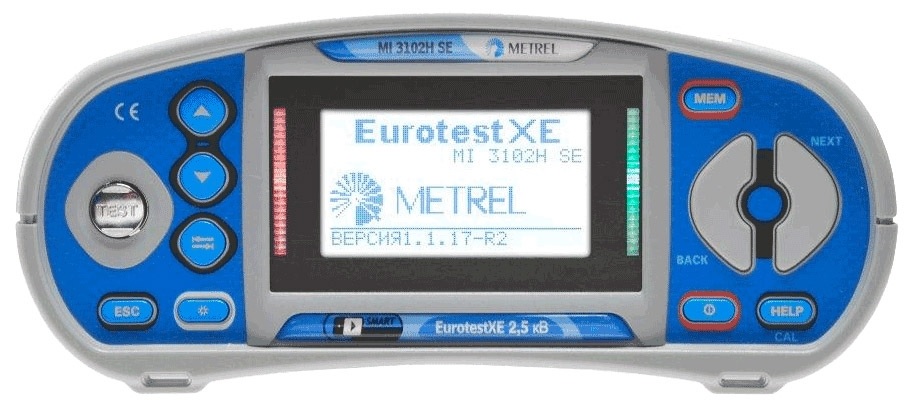

MI 3102H SE является вторым прибором в линейке многофункциональных измерителей параметров электроустановок Metrel, обладающим мегаомметром с испытательным напряжением 2,5 кВ. Помимо возможности измерения сопротивления изоляции прибор обладает оптимальным набором функций для проведения испытаний в электроустановках до 1000 В.
Функции:
Многофункциональный измеритель параметров электроустановок MI 3102H SE EurotestXE характеристики:
Функция
|
Диапазон измерения
|
Разрешение
|
Погрешность измерения
|
---|---|---|---|
Сопротивление изоляции (U= 2,5 кВ)
|
0,01…19,99 МОм
|
0,01 МОм
|
±(5 % от измеренного значения + 3 ед. мл. р.)
|
20,0…199,9 МОм
|
0,1 МОм
|
±(5 % от измеренного значения)
|
|
200…999 МОМ
|
1 МОм
|
±(10 % от измеренного значения)
|
|
1,00…19,99 ГОм
|
0,01 ГОм
|
±(10 % от измеренного значения)
|
|
Коэффициенты абсорбции и поляризации
|
0,01…9,99
|
0,01
|
±(5% от измеренного значения + 2 ед. мл. р.)
|
10,0…100,0
|
0,1
|
±(5% от измеренного значения)
|
|
Непрерывность защитных проводников (200 мА)
|
0,01…19,99 Ом
|
0,01 Ом
|
±(3 % от измеренного значения + 3 ед. мл. р.)
|
20,0…99,9 Ом
|
0,1 Ом
|
±(5 % от измеренного значения)
|
|
100…1999 Ом
|
1 Ом
|
||
Полное сопротивление линии/контура
|
0,01…9,99 Ом
|
0,01 Ом
|
±(5 % от измеренного значения + 5 ед. мл. р.)
|
10,0…99,9 Ом
|
0,1 Ом
|
||
100…999 Ом
|
1 Ом
|
± 10 % от измеренного значения
|
|
1,00 …9,99 kОм
|
10 Ом
|
||
Полное сопротивление контура без отключения УЗО
|
0,01…9,99 Ом
|
0,01 Ом
|
±(5 % от измеренного значения + 10 ед. мл. р.)
|
10,0…99,9 Ом
|
0,1 Ом
|
||
100…999 Ом
|
1 Ом
|
± 10 % от измеренного значения
|
|
1,00 …9,99 kОм
|
10 Ом
|
||
Ток отключения УЗО
|
0,2´IΔN…1,1´IΔN (тип AC)
|
0,05´IΔN
|
±0,1´IΔN
|
0,2´IΔN…1,5´IΔN (тип A, IΔN≥30 мА)
|
0,05´IΔN
|
±0,1´IΔN
|
|
0,2´IDN…2,2´IΔN (тип A, IΔN<30 мА)
|
0,05´IΔN
|
±0,1´IΔN
|
|
Время отключения УЗО
|
0,1…2000 мс
|
0,1 мс
|
±3 мс
|
Сопротивление заземления по 3-проводной схеме
|
0,01 …19,99 Ом
|
0,01 Ом
|
±(5% от измеренного значения + 5 ед. мл. р.)
|
20,0 …199,9 Ом
|
0,1 Ом
|
||
200 …9999 Ом
|
1 Ом
|
||
Сила тока с клещами А1018
|
0,1 …99,9 мА
|
0,1 мА
|
±(5 % от измеренного значения + 3 ед. мл. р.)
|
100 …999 мА
|
1 мА
|
±(5 % от измеренного значения)
|
|
1,00…19,99 А
|
0,01 А
|
||
Общие характеристики
|
Источник питания
|
6х1,5В батарей или аккумуляторов АА
|
|
Категория перенапряжения
|
САТ II 1000 В/ CAT III 600В/ CATIV 300В
|
||
Класс защиты
|
Двойная изоляция
|
||
Интерфейс
|
USB, RS232
|
||
Размеры
|
230х103х115 мм
|
||
Масса
|
1,3 кг
|

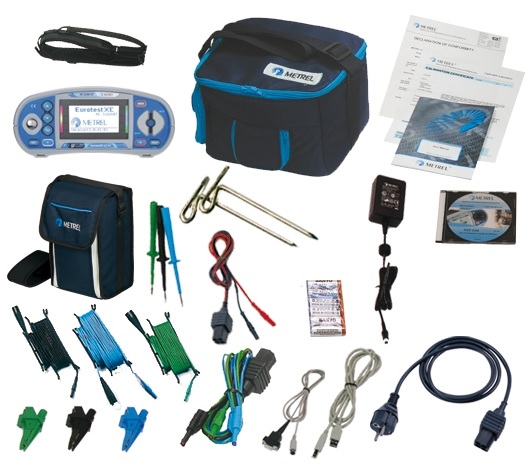

Многофункциональный измеритель параметров электроустановок MI 3102H SE EurotestXE комплект поставки:
