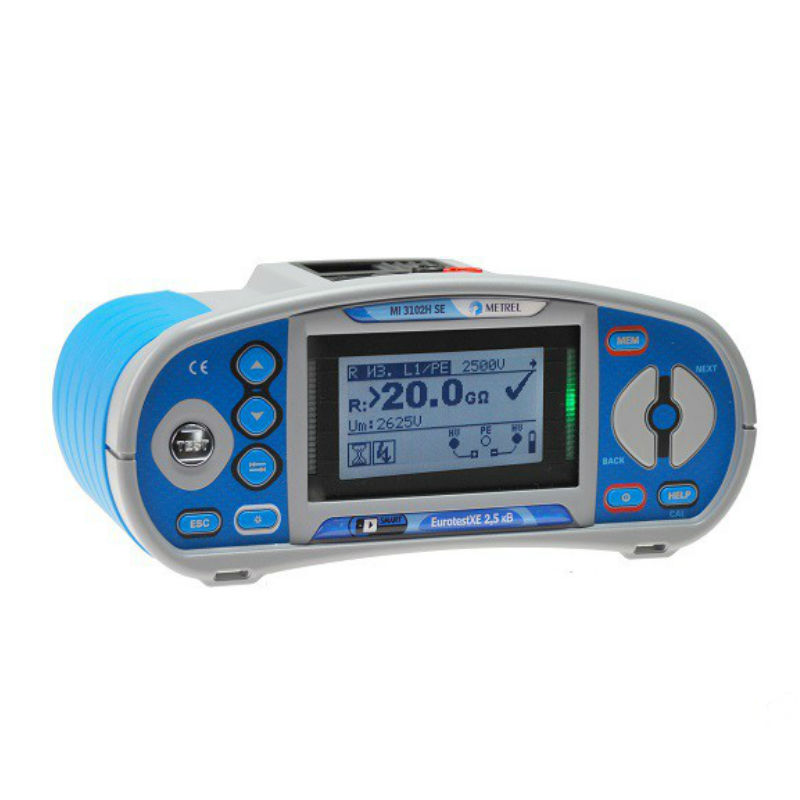

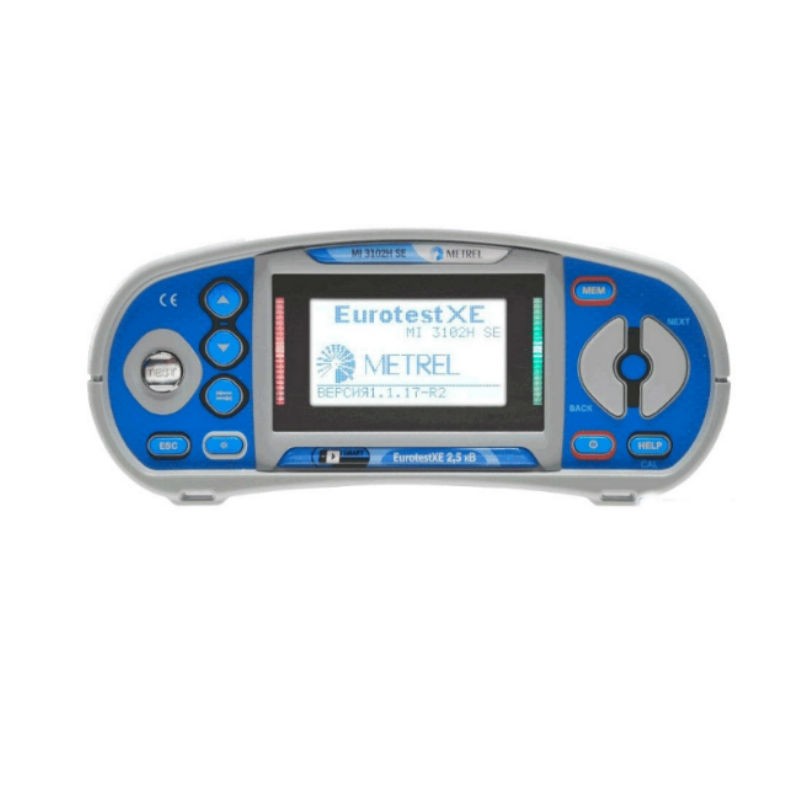

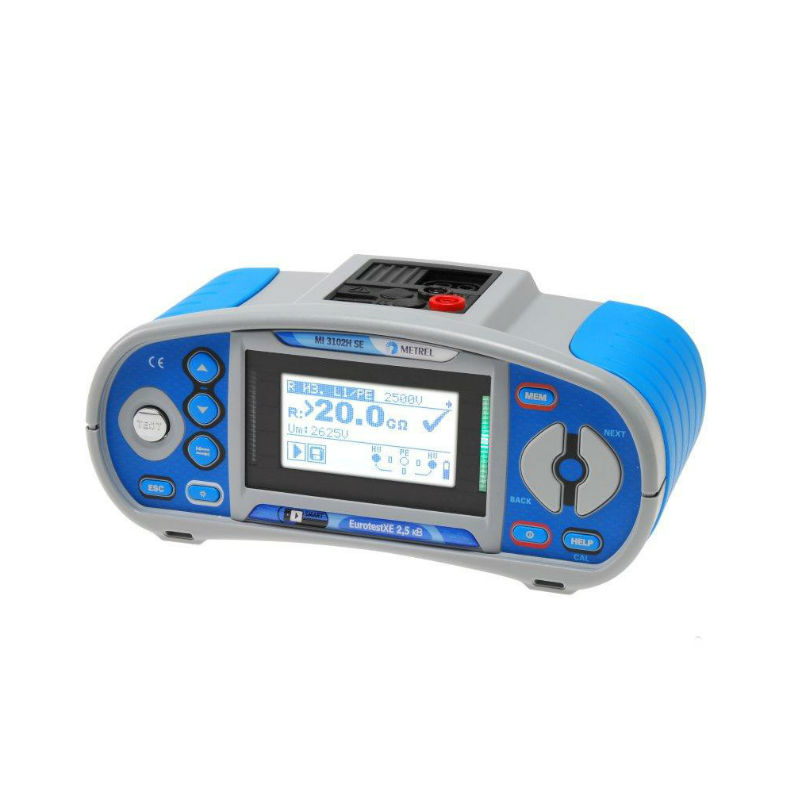

MI 3102H SE является вторым прибором в линейке многофункциональных измерителей параметров электроустановок Metrel, обладающим мегаомметром с испытательным напряжением 2,5 кВ. Помимо возможности измерения сопротивления изоляции прибор обладает оптимальным набором функций для проведения испытаний в электроустановках до 1000 В.
Функция | Диапазон измерения | Разрешение | Погрешность измерения |
Сопротивление изоляции (U= 2,5 кВ) | 0,01…19,99 МОм | 0,01 МОм | ±(5 % от измеренного значения + 3 ед.мл.р.) |
20,0…199,9 МОм | 0,1 МОм | ±(5 % от измеренного значения) | |
200…999 МОМ | 1 МОм | ±(10 % от измеренного значения) | |
1,00…19,99 ГОм | 0,01 ГОм | ±(10 % от измеренного значения) | |
Коэффициенты абсорбции и поляризации | 0,01…9,99 | 0,01 | ±(5% от измеренного значения + 2 ед.мл.р.) |
10,0…100,0 | 0,1 | ±(5% от измеренного значения) | |
Непрерывность защитных проводников (200 мА) | 0,01…19,99 Ом | 0,01 Ом | ±(3 % от измеренного значения + 3 ед.мл.р.) |
20,0…99,9 Ом | 0,1 Ом | ±(5 % от измеренного значения) | |
100…1999 Ом | 1 Ом | ||
Полное сопротивление линии/контура | 0,01…9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 5 ед.мл.р.) |
10,0…99,9 Ом | 0,1 Ом | ||
100…999 Ом | 1 Ом | ± 10 % от измеренного значения | |
1,00 …9,99 kОм | 10 Ом | ||
Полное сопротивление контура без отключения УЗО | 0,01…9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 10 ед.мл.р.) |
10,0…99,9 Ом | 0,1 Ом | ||
100…999 Ом | 1 Ом | ± 10 % от измеренного значения | |
1,00 …9,99 kОм | 10 Ом | ||
Ток отключения УЗО | 0,2IDN…1,1IDN (тип AC) | 0,05IDN | ±0,1IDN |
0,2IDN…1,5IDN (тип A, IDN≥30 мА) | 0,05IDN | ±0,1IDN | |
0,2IDN…2,2IDN (тип A, IDN<30 мА) | 0,05IDN | ±0,1IDN | |
Время отключения УЗО | 0,1…2000 мс | 0,1 мс | ±3 мс |
Сопротивление заземления по 3-проводной схеме | 0,01 …19,99 Ом | 0,01 Ом | ±(5% от измеренного значения + 5 ед.мл.р.) |
20,0 …199,9 Ом | 0,1 Ом | ||
200 …9999 Ом | 1 Ом | ||
Сила тока с клещами А1018 | 0,1 …99,9 мА | 0,1 А | ±(5 % от измеренного значения + 3 ед.мл.р.) |
100 …999 мА | 1 А | ±(5 % от измеренного значения) | |
1,00…19,99 А | 0,01 А | ±(5 % от измеренного значения) | |
Параметр | Значение | ||
Общие характеристики | |||
Источник питания | 6 х 1,5 В батарей или аккумуляторов АА | ||
Категория перенапряжения | САТ II 1000 В/ CAT III 600В/ CATIV 300В | ||
Класс защиты | Двойная изоляция | ||
Интерфейс | BT, USB, RS232 | ||
Размеры | 230х103х115 мм | ||
Масса | 1,3 кг |

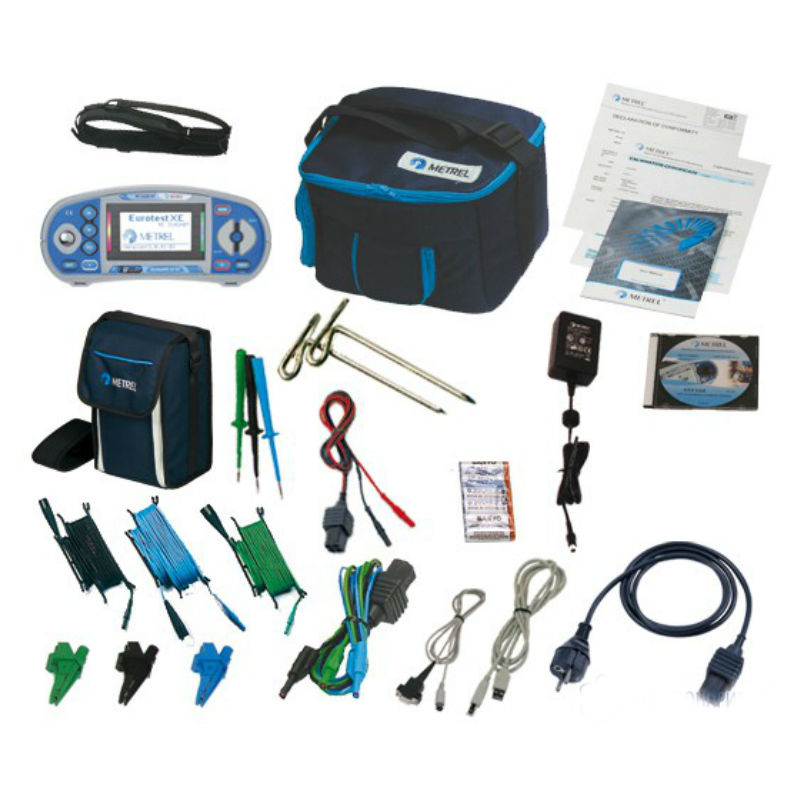

№ | Наименование | Количество |
1 | Многофункциональный измеритель параметров электроустановок MI 3102H SE | 1 |
2 | Измерительный провод с вилкой длиной 1,5 м | 1 |
3 | Испытательный кабель 2,5 кВ 2-проводной 1,5 м | 1 |
4 | Испытательный кабель 3-проводной 1,5 м | 1 |
5 | Комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря | 1 |
6 | Токоизмерительные клещи (диапазон измерения от 0,5мА до 20 А) A1018 | 1 |
7 | Люксметр высокой точности А1172, тип В | 1 |
8 | Сетевой адаптер | 1 |
9 | Аккумулятор | 6 |
10 | Тестовые наконечники | 3 |
11 | Зажимы «крокодил» | 3 |
12 | CD-диск с ПО Eurolink PRO | 1 |
13 | Пароль активации ПО EUROLINK PRO PLUS А1292 | 1 |
14 | Кабель RS232 | 1 |
15 | Кабель USB | 1 |
16 | Сумка для переноски | 1 |
17 | Мягкий шейный ремень для переноски | 1 |
18 | Руководство по эксплуатации | 1 |
19 | Государственная поверка | 1 |
