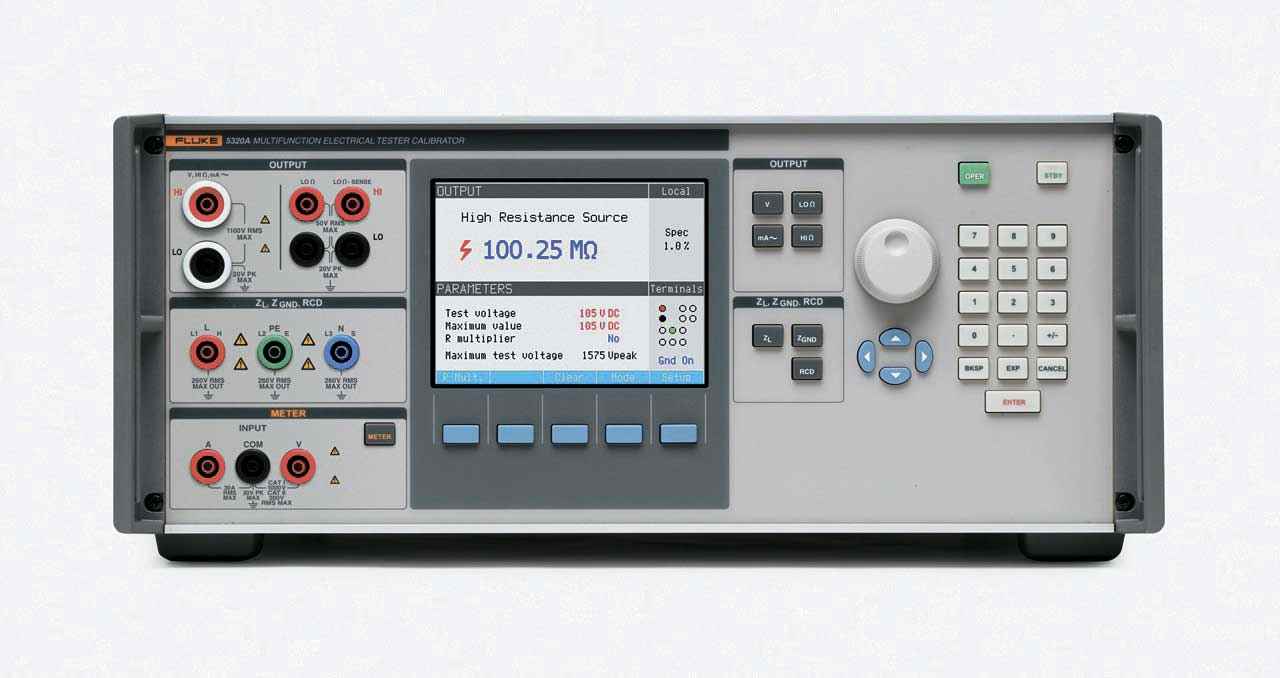

Многофункциональный калибратор электрических тестеров Fluke 5320A/VLC EU
Загрузка...
Многофункциональный калибратор электрических тестеров Fluke 5320A/VLC EU — комплексное решение для метрологического обслуживания приборов контроля электробезопасности. Прибор объединяет в себе встроенные наборы высоковольтных сильноточных резисторов, системы имитации УЗО и моделирования токов утечки, вольтметр и амперметр. В отличие от базовой модификации, эта модификация оборудуется внутренним прецизионным источником постоянного/переменного напряжения и функцией коррекции с активной компенсацией импеданса при калибровке токов утечки.
С помощью метрологического оборудования можно выполнять поверку тестеров электропроводки, измерителей сопротивления изоляции, контуров заземления, металлосвязи, мегаомметров, контрольных вольтметров и т.п.
Конструкционные особенности
Комбинированный калибратор Fluke 5320A/VLC EU работает в режимах воспроизведения/вывода параметров и измерения характеристик калибруемых устройств.
Для подключения проверяемых устройств используются отдельно размещенные входы низкого сопротивления, импеданса и УЗО, измерительных контуров и выходы высокого сопротивления, напряжения и тока, со светодиодной индикацией подключения-отключения.
Контур сетевого питания и измерительные порты защищены отдельными предохранителями, а вентиляционная система оборудована противопылевым фильтром. При подаче напряжения на входные или выходные клеммы номиналом более 50 В на дисплее высвечивается предупреждающая надпись об опасности.
Fluke 5320A/VLC EU — решение для разнотипных калибровок
- Панель управления с цифровой клавиатурой, навигационными и функциональными кнопками и поворотным энкодером позволяет легко настраивать калибратор и вводить необходимые данные в локальном режиме.
- Графический дисплей одновременно отображает всю необходимую информацию со цветовой дифференциацией, что повышает наглядность работ.
- Встроенное справочное руководство снабжено подробными графическими подсказками, благодаря чему упрощается эксплуатация изделия неопытными пользователями.
- ПО MET/CAL Plus позволяет четырехкратно повысить производительность калибровки при задействовании ПК, по сравнению с ручными методами, за счет автоматизации считывания и обработки данных, с обеспечением метрологической прослеживаемости.
Технические характеристики Fluke 5320A/VLC EU:
| Fluke 5320A/VLC EU | |
|---|---|
| Точный источник с низким сопротивлением | Диапазоны: от 100 мОм до 10 кОм Разрешение: 3,5 разряда (плавно регулируется) Максимальный диапазон силы тока: от 5 до 400 мА Режимы: 2-проводной и 4-проводной Наилучшая погрешность за 1 год: ± 0,2 % установки |
| Источник с высоким сопротивлением (высокое напряжение) | Диапазоны: от 10 кОм до 100 ГОм Разрешение: 4,5 разряда (плавно регулируется до 10 ГОм) Максимальный диапазон напряжения: от 55 до 1575 Впик Наилучшая погрешность за 1 год: ± 0,2 % установки |
| Адаптер-умножитель сопротивления (для источника с высоким сопротивлением) | Диапазон сопротивления: от 350 МОм до 10 ТОм Максимальное тестовое напряжение: 5500 В постоянного тока Наилучшая погрешность за 1 год: погрешность резистора 5320A увеличивается на ± 1 % отображаемого значения |
| Источник с низким сопротивлением (сильный ток) | Диапазоны: от 25 мОм до 1,8 кОм (16 значений) Максимальный диапазон силы тока: от 0,025 до 30 А (постоянный ток); от 0,15 до 40 А (кратковременный) Наилучшая погрешность за 1 год: ± 5 мОм установки Компенсация контура: от 0 до 10 Ом (режим сканирования); от 0 до 2 Ом (режим активной компенсации) Спецификация компенсации контура: ± 1 % + 15 мОм (режимы сканирования и активной компенсации) |
| Источник утечки тока в линии | Диапазоны: от 0,1 до 30 мА Разрешение: 10 мкА Диапазон тестового напряжения: от 10 до 250 В Режимы: пассивный, дифференциальный, замещающий, активный Наилучшая погрешность за 1 год: ± 0,3 % + 1 мкА установки |
| Устройство с остаточным током | Диапазон тока отключения: от 3 до 3000 мА Режимы тока отключения: 0,5 x I; 1 x I; 1,4 x I; 2 x I; 5 x I Наилучшая одногодичная спецификация тока отключения: ± 1 % ср. кв. зн. Диапазон времени отключения: от 10 до 5000 мс Наилучшая одногодичная спецификация времени отключения: ± 0,25 мс |
| Мультиметр | Диапазон напряжения: от 0 до 1100 В ср. кв. зн. переменного тока или постоянного тока Разрешение по напряжению: 4,5 разряда Наилучшая одногодичная спецификация напряжения: ± 0,15 % показания + 5 мВ Диапазон силы тока: от 0 до 30 А ср. кв. зн. переменного тока или постоянного тока Разрешение по току: 4,5 разряда Наилучшая одногодичная спецификация тока: ± 0,15 % показания + 0,15 мА Фантомная мощность: от 0 до 33 кВА Разрешение по фантомной мощности: 3 разряда Наилучшая одногодичная спецификация мощности: √((V)² + (I)²) |
| Режим измерения силы тока утечки высокого напряжения (режим мультиметра) | Диапазон силы тока: от 0 до 300 мА ср. кв. зн. переменного тока или постоянного тока Разрешение по току: 4,5 разряда Наилучшая погрешность за 1 год: ± 0,2 % показания + 0,21 мА |
| Режим измерения таймера высокого напряжения (режим мультиметра) | Диапазон измерения таймера: от 0,1 до 999 с Разрешение таймера: 1 мс Наилучшая погрешность за 1 год: 0,02 % + 2 мс (постоянный ток); 0,02 % + 20 мс (переменный ток) |
| Адаптер-делитель 10 кВ (для входа мультиметра) | Диапазон напряжения: от 0 до 10 кВ пика переменного тока или постоянного тока Коэффициент делителя напряжения: 1000:1 Наилучшая погрешность за 1 год: ± 0,3 % показания + 5 В постоянного тока; ± 0,5 % показания + 5 В переменного тока (50 или 60 Гц) |
| Дополнительный щуп 40 кВ (для входа мультиметра) | Диапазон напряжения: от 0 до 40 кВ пика переменного тока или постоянного тока Коэффициент делителя напряжения: 1000:1 Наилучшая погрешность за 1 год: ± 0,5 % показания + 10 В постоянного тока; ± 0,5 % показания + 10 В переменного тока (50 или 60 Гц) |
| Источник для калибровки напряжения | Диапазоны: от 3 до 600 В переменного или постоянного тока Разрешение по напряжению: 4 разряда Частота: от 40 до 400 Гц Разрешение по частоте: 3 разряда Максимальная сила тока нагрузки: 500 мА (переменный ток); 5 мА (постоянный ток) Наилучшая одногодичная спецификация тока: ± 0,1 % установки + 9 мВ |
| Время прогрева | 30 мин |
| Температурный режим | Рабочий диапазон: от 18 до 28 °C Калибровка (tcal): 23 °C Температура хранения: от –20 до 70 °C |
| Высота над уровнем моря | Рабочая: не более 3050 м Хранение: не более 12 200 м |
| Класс безопасности | Класс I в соответствии с EN 61010-1 |
| Габариты | 450 х 480 х 170 мм |
| Масса | 18 кг |
| Линия электроснабжения | 115/230 В переменного тока ± 10 % (50/60 Гц) |
| Потребляемая мощность | не более 150 ВА |
